Einstellungen: Allgemein


Auf diesem Reiter wählen Sie den Betriebsmodus und die allgemeinen Grenzwerte. Nach einer Änderung drücken Sie unten auf der Seite Speichern («Сохранить»). Der Modus wechselt ohne Neustart des ESP32, aber nur bei ausgeschalteter Heizung: Bei eingeschalteter Heizung nimmt Samovar das Formular nicht an und zeigt die Meldung „Einstellungen nicht gespeichert: HTTP 409 — stoppen Sie zuerst den Prozess: Solange er läuft, ist diese Aktion nicht verfügbar“ «Настройки не сохранены: HTTP 409 — сначала остановите процесс: пока он идёт, это действие недоступно».

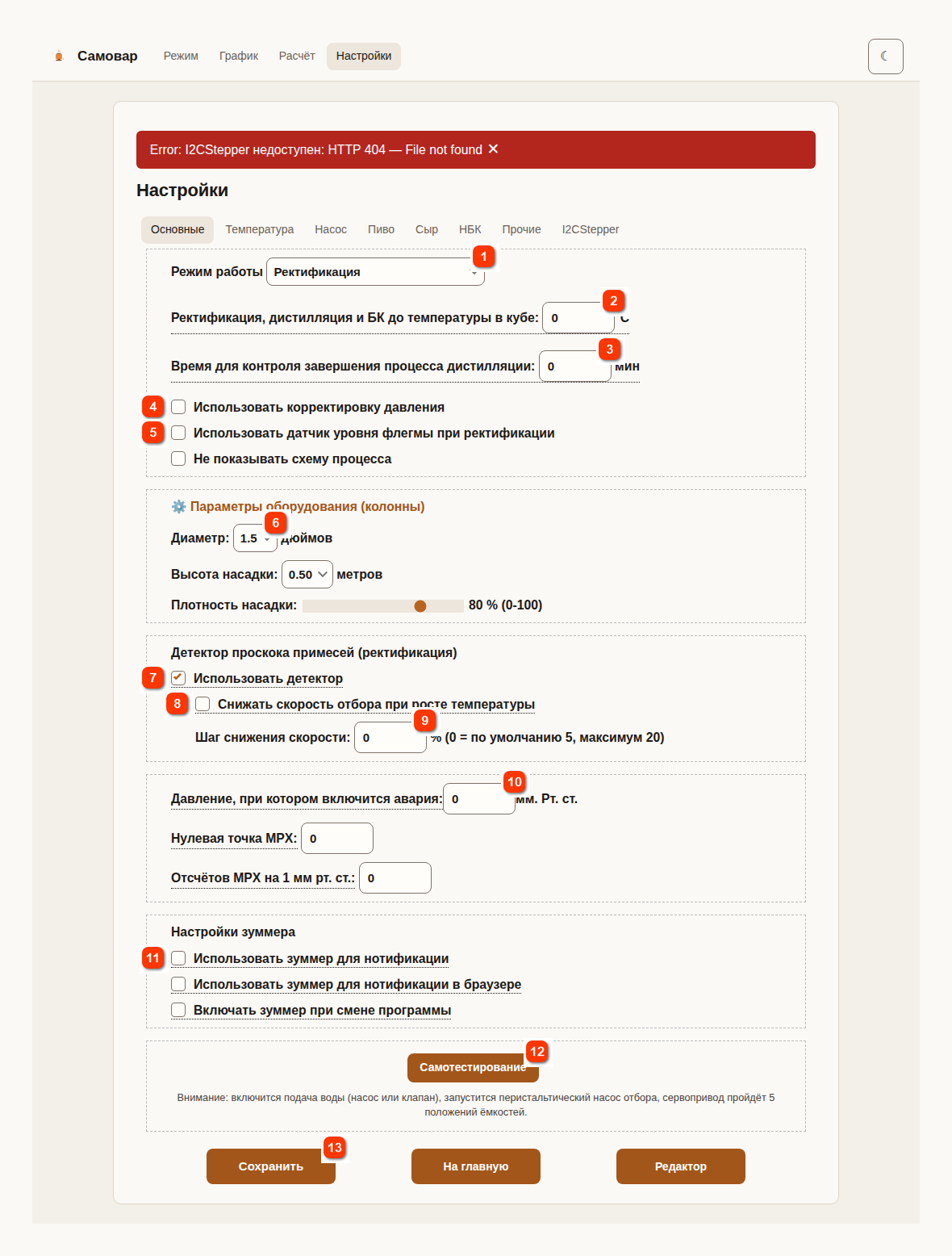

Einstellungen → Allgemein («Настройки → Основные»)
1

Betriebsmodus («Режим работы»)

Moduswahl: Rektifikation («Ректификация»), Destillation («Дистилляция»), Bier («Пиво»), Maischekolonne («Бражная колонна»), Kontinuierliche Maischekolonne («Непрерывная бражная колонна»), Käseherstellung («Сыроварение»). Kann nur bei ausgeschalteter Heizung geändert werden.

2

Temperatur für das Prozessende («Температура окончания процесса»)

Die Brennblasentemperatur, bei der Destillation, BK und die Abnahme nach dem Rektifikationsprogramm enden.

3

Zeit für die Kontrolle des Destillationsendes («Время для контроля завершения дистилляции»)

Minuten ohne Anstieg der Brennblasentemperatur, nach denen Destillation oder BK enden. 0 - nicht überwachen.

4

Druckkorrektur («Корректировка давления»)

Korrektur der Sensorwerte nach dem Luftdruck.

5

Rücklauf-Füllstandssensor («Датчик уровня флегмы»)

Funktioniert nur in Bauvarianten mit Rücklauf-Füllstandssensor.

6

Kolonnenparameter («Параметры колонны»)

Durchmesser, Füllkörperhöhe und Füllkörperdichte - für den Programmrechner.

7

Detektor verwenden («Использовать детектор»)

Der Hauptschalter des Detektors für Verunreinigungsdurchbruch.

8

Abnahmegeschwindigkeit verringern («Снижать скорость отбора»)

Sanfte Verringerung der Geschwindigkeit bei steigender Dampftemperatur; funktioniert nur mit dem Detektor.

9

Schritt der Geschwindigkeitsverringerung («Шаг снижения скорости»)

Der Prozentsatz einer einzelnen Geschwindigkeitsänderung (0 = 5%, Maximum 20%).

10

Alarmdruck («Давление аварии»)

Der Überdruck in der Brennblase (mmHg), bei dem Samovar in den Notfall geht. 0 - aus.

11

Summer («Зуммер»)

Ton am Gerät, Ton im Browser, Signal beim Wechsel der Programmzeile.

12

Selbsttest («Самотестирование»)

Eine Prüfung von Wasser, Abnahmepumpe und Servo. Startet nicht während eines Prozesses.

13

Speichern («Сохранить»)

Schreibt die Einstellungen aller Reiter. Daneben befinden sich „Zur Hauptseite“ («На главную») (verlassen ohne Speichern) und „Editor“ («Редактор») (Dateimanager).


Modus und Prozessende

Betriebsmodus («Режим работы») — Rektifikation («Ректификация»), Destillation («Дистилляция»), Bier («Пиво»), Maischekolonne («Бражная колонна»), Kontinuierliche Maischekolonne («Непрерывная бражная колонна») oder Käseherstellung («Сыроварение»). Die Punkte Sous-vide («Су-вид») und Lua gibt es in der Liste nicht. Die kontinuierliche Maischekolonne erscheint in der Liste nur, wenn die Firmware mit einem Leistungsregler gebaut ist.

Rektifikation, Destillation und BK bis zur Brennblasentemperatur («Ректификация, дистилляция и БК до температуры в кубе») — die normale Endtemperatur. Bei Destillation und BK endet der Prozess bei ihr; bei der Rektifikation endet das Programm, sobald die Brennblase diese Temperatur erreicht, auch wenn noch nicht alle Programmzeilen abgearbeitet sind (Meldung „Grenze der maximalen Brennblasentemperatur. Programm beendet.“ «Лимит максимальной температуры куба. Программа завершена.»). Ist die Druckkorrektur aus, liegt die Siedetemperatur in der Höhe niedriger, und ein zu hoher Grenzwert wird womöglich nie erreicht.

Zeit für die Kontrolle des Destillationsendes («Время для контроля завершения процесса дистилляции») — wie viele Minuten die Brennblasentemperatur (über 90°C) fast unverändert bleiben muss (Anstieg unter 0.1°C), bevor der Prozess endet. Gilt bei Destillation und BK. Null schaltet dieses Kriterium ab, das Maximum ist 255.

Druckkorrektur verwenden («Использовать корректировку давления») — eine Korrektur der Messwerte der Sensoren für Dampf, Kolonnenschuss und Brennblase nach dem Luftdruck (0.037°C pro mmHg Abweichung von 760) bei eingeschalteter Heizung. Die Sensoren für Wasser und TCA werden nicht korrigiert.

Rücklauf-Füllstandssensor bei der Rektifikation verwenden («Использовать датчик уровня флегмы при ректификации») — bezieht ihn in den Rektifikationsalgorithmus ein, wenn die Bauvariante den Sensor vorsieht. In der Standardbauvariante (Samovar_ini.h) ist der Rücklauf-Füllstandssensor immer eingeschaltet (IGNORE_HEAD_LEVEL_SENSOR_SETTING): Die Beschriftung des Schalters ist ausgeblendet, und beim Start schaltet Samovar diesen Parameter selbst ein.

Prozessschema nicht anzeigen («Не показывать схему процесса») — blendet das Schema der Anlage auf den Modusseiten der Weboberfläche aus.

Parameter der Anlage (Kolonne)

Durchmesser («Диаметр»), Füllkörperhöhe («Высота насадки») und Füllkörperdichte («Плотность насадки») beschreiben Ihre Kolonne. Sie werden vom Rechner für die Programmberechnung (Reiter „Berechnung“ («Расчёт»)) verwendet und in das Prozessprotokoll geschrieben.

Detektor für Verunreinigungsdurchbruch (Rektifikation)

Detektor verwenden («Использовать детектор») — der Hauptschalter des Verunreinigungsdetektors. Der Detektor arbeitet nur bei der Rektifikation und verfolgt den Verlauf der Dampftemperatur. In den Zeilen Vorlauf («Головы») und Nachlauf («Хвосты») beobachtet er nur; in den Zeilen Mittellauf («Тело») und Vorfluten («Предзахлёб») pausiert er bei einem kritischen Anstieg die Abnahme und setzt sie selbst fort, wenn die Temperatur zurückgeht. Der Zustand des Detektors wird im Block „Verunreinigungsdetektor“ («Детектор примесей») auf der Hauptseite angezeigt.

Abnahmegeschwindigkeit bei steigender Temperatur verringern («Снижать скорость отбора при росте температуры») — funktioniert nur zusammen mit dem Detektor. In den Zeilen Mittellauf («Тело») und Vorfluten («Предзахлёб») wird bei einer Warnung über steigende Temperatur die Abnahmegeschwindigkeit schrittweise verringert, bis sich der Verlauf stabilisiert. Die Pause bei einem kritischen Anstieg erfolgt unabhängig von diesem Schalter.

Schritt der Geschwindigkeitsverringerung («Шаг снижения скорости») — der Prozentsatz einer einzelnen Geschwindigkeitsänderung. 0 - der Standardwert 5%, das Maximum ist 20%.

Druck, bei dem der Alarm auslöst («Давление, при котором включится авария») — die Grenze des Überdrucks in der Brennblase, mmHg, bei angeschlossenem Drucksensor. Wird dieser Druck erreicht, geht Samovar in den Notfallmodus und schaltet die Heizung ab. 0 - die Überwachung ist aus. Ein falscher Wert kann einen Fehlalarm oder das Ausbleiben eines erwarteten Stopps verursachen. Ist der Sensor MPX5010DP in der Firmware aktiviert, erscheinen darunter zwei Kalibrierfelder für ihn: „MPX-Nullpunkt“ («Нулевая точка MPX») und „MPX-Zählwerte pro 1 mmHg“ («Отсчётов MPX на 1 мм рт. ст.»).

Summer und Selbsttest

Die Summer-Parameter schalten getrennt den Ton am Gerät, den Ton im Browser und das Signal beim Wechsel der Programmzeile ein. Ist der erste Parameter aus, ist der Summer vollständig deaktiviert.

Die Schaltfläche Selbsttest («Самотестирование») prüft die Aktoren: Die Wasserzufuhr wird eingeschaltet (die Pumpe läuft an oder das Ventil öffnet), die Schlauchpumpe für die Abnahme startet, und der Servo fährt nacheinander die 5 Behälterpositionen an. Vor dem Start müssen Sie die Aktion bestätigen. Der Test dauert etwa 30 Sekunden und endet mit der Meldung „Selbsttest beendet.“ («Самотестирование закончено.»). Solange ein Prozess läuft, startet der Selbsttest nicht: Samovar zeigt die Meldung „Selbsttest abgelehnt: Prozess oder Moduswechsel aktiv“ «Самотестирование отклонено: активен процесс или смена режима». Trennen Sie vor dem Drücken der Schaltfläche jede gefährliche Last und führen Sie die Schläuche in einen sicheren Behälter.

Unten auf der Seite gibt es drei Schaltflächen: Speichern schreibt alle Einstellungsreiter und kehrt zur Hauptseite zurück; Zur Hauptseite («На главную») verlässt die Seite ohne Speichern; Editor («Редактор») öffnet den Dateimanager der Firmware. Hat das Formular ungespeicherte Änderungen, fragt Samovar vor dem Verlassen nach einer Bestätigung. Enthält ein Feld einen Fehler, wird nicht gespeichert: Der Reiter mit diesem Feld öffnet sich, und die Meldung „Einstellungen nicht gespeichert. Prüfen Sie die Felder: …“ («Настройки не сохранены. Проверьте поля: …») wird angezeigt.
