Samovar 7.00: Die Schaltflächen „Einstellungsdatei herunterladen“ («Скачать файл настроек») und „Einstellungsdatei hochladen“ («Загрузить файл настроек») befinden sich unter Einstellungen («Настройки») → Sonstiges («Прочие»). Die Datei enthält alle Felder aller Einstellungs-Registerkarten; die Tabelle unten ist daher ein Beispiel für den alten Feldsatz und enthält die neuen Parameter nicht. Nach dem Laden der Datei werden die Werte nur in das Formular eingetragen: Um sie zu übernehmen, drücken Sie „Speichern“ («Сохранить»).
Samovar kann alle Einstellungen in einer Textdatei sichern und später wiederherstellen. Das ist praktisch, wenn Sie mehrere Sätze von Temperatursensoren verwenden – so müssen Sie deren Adressen nicht jedes Mal neu eingeben. Nach dem Drücken von „Einstellungsdatei herunterladen“ erstellt der Browser die Datei samovarbackup.txt, die im Download-Ordner Ihres Browsers gespeichert wird.
Die gespeicherte Datei können Sie umbenennen (nach Rohstoff, Modus usw.) und bei Bedarf laden.
Zum Wiederherstellen drücken Sie „Einstellungsdatei hochladen“ und wählen die Datei aus. Samovar prüft, ob es eine Einstellungsdatei im JSON-Format ist, trägt die Werte in die Formularfelder ein und zeigt die Meldung „Einstellungen in das Formular geladen, drücken Sie Speichern, um sie zu übernehmen“ («Настройки загружены в форму, нажмите «Сохранить», чтобы применить»). Enthält die Datei Werte außerhalb des zulässigen Bereichs, nennt die Meldung die fehlerhaften Felder; korrigieren Sie sie vor dem Speichern. Die geladenen Werte werden erst wirksam, nachdem Sie „Speichern“ gedrückt haben.
Diese Datei enthält auch Informationen, die Sie kopieren und in Samovar einfügen können, ohne alle früheren Einstellungen zu laden. Zum Beispiel den Blynk-Token oder die URL der Videokamera.

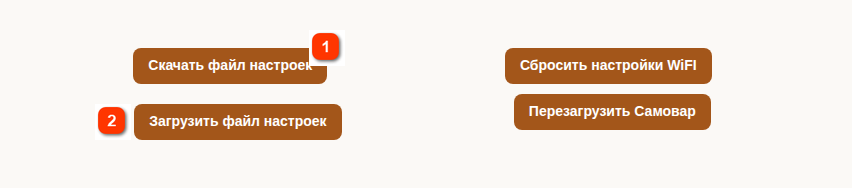

Einstellungen → Sonstiges: Speichern und Laden der Einstellungsdatei («Настройки → Прочие: сохранение и загрузка файла настроек»)
 Einstellungsdatei herunterladen («Скачать файл настроек»)Erstellt die Datei samovarbackup.txt mit allen Feldern des Einstellungsformulars und speichert sie im Download-Ordner des Browsers.
|
 Einstellungsdatei hochladen («Загрузить файл настроек»)Öffnet eine Dateiauswahl. Die Werte aus der Datei werden in das Formular eingetragen; um sie zu übernehmen, drücken Sie „Speichern“ («Сохранить»). Das Feld StepperStepMl wird nicht aus der Datei geladen.
|
Warnung.
In manchen Fällen können die Sensoren beim Hinzufügen eines neuen Sensors den ihnen früher zugewiesenen Einbauort wechseln. Das hängt mit der Sensorkennung und der Logik zusammen, nach der Samovar die Sensoren anordnet.
Die Datei samovarbackup.txt sieht so aus:
{"mode":"0","DistTemp":"98.000","usepressure":true,"useautospeed":true,"autospeed":"2","useautopowerdown":false,"UseBuzzer":true,"UseBBuzzer":true,
"ChangeProgramBuzzer":false,"SteamAddr":"0","DeltaSteamTemp":"-2.000","SetSteamTemp":"0.300","SteamDelay":"20","PipeAddr":"2",
"DeltaPipeTemp":"0.000","SetPipeTemp":"2.000","PipeDelay":"20","WaterAddr":"3","DeltaWaterTemp":"0.000","SetWaterTemp":"0.000","WaterDelay":"20",
"TankAddr":"4","DeltaTankTemp":"0.000","SetTankTemp":"0.000","TankDelay":"20","ACPAddr":"1","DeltaACPTemp":"0.000","SetACPTemp":"0.000",
"ACPDelay":"20","StepperStepMl":"8954","Kp":"150.000","Ki":"1.400","Kd":"1.400","StbVoltage":"100.00","blynkauth":"9u0XzN*******R1e7xHYp",
"videourl":"","TimeZone":"3","CheckPower":false,"HeaterR":"35.000","LogPeriod":"3","SteamColor":"#2c03fc","PipeColor":"#f90126","WaterColor":"#08c7f7","TankColor":"#338a05","ACPColor":"#000000","rele1":"1","rele2":"0","rele3":"0","rele4":"0"}
Die Parameter sind durch Kommas getrennt; jeder Parameter und sein Wert stehen in Anführungszeichen und sind durch einen Doppelpunkt verbunden.
Zum Beispiel: ,"DistTemp":"98.000",
Beachten Sie beim Laden einer gespeicherten Einstellungsdatei in Samovar: Alle Werte aus der Datei außer StepperStepMl ersetzen die aktuellen. Wenn Sie zwischen Speichern und Laden Einstellungen geändert haben (zum Beispiel eine externe I2C-Pumpe kalibriert, Feld StepperStepMlI2C), werden nach dem Laden die alten Werte in das Formular eingetragen. Um das zu vermeiden, löschen Sie solche Parameter samt ihren Werten aus der Datei.
Warnung.
Ab Version 5.20 ist der Wert „Anzahl der Motorschritte für die Abnahme von 1 ml.“ («Количество шагов двигателя необходимых для отбора 1 мл.») (StepperStepMl) in der Datei samovarbackup.txt enthalten, wird aber beim Wiederherstellen der Einstellungen nicht in Samovar geladen. Der zum Zeitpunkt der Wiederherstellung vorhandene Wert wird nicht überschrieben. Sie können ihn manuell wiederherstellen.
Die Tabelle listet die Parameternamen mit Erläuterungen auf. Die Werte stammen als Beispiel aus der samovarbackup.txt oben gezeigten Datei.
|
"mode"
|
0
|
Betriebsmodus
|
|
DistTemp
|
98.000
|
Rektifikation und Destillation bis zur Brennblasentemperatur («Ректификация и дистилляция до температуры в кубе»)
|
|
usepressure
|
true
|
Druckkorrektur verwenden («Использовать корректировку давления»)
|
|
useautospeed
|
true
|
Korrektur der Pumpengeschwindigkeit verwenden («Использовать корректировку скорости насоса»)
|
|
autospeed
|
2
|
Korrektur in Prozent («Процент корректировки»)
|
|
useautopowerdown
|
false
|
Korrektur der zugeführten Leistung verwenden («Использовать корректировку подаваемой мощности»)
|
|
UseBuzzer
|
true
|
Summer zur Benachrichtigung verwenden («Использовать зуммер для нотификации»)
|
|
UseBBuzzer
|
true
|
Summer zur Benachrichtigung im Browser verwenden («Использовать зуммер для нотификации в браузере»)
|
|
ChangeProgramBuzzer
|
false
|
Summer beim Programmwechsel einschalten («Включать зуммер при смене программы»)
|
|
SteamAddr
|
0
|
Adresse des Dampfsensors vor dem Dephlegmator («Адрес датчика пара перед дефлегматором»)
|
|
DeltaSteamTemp
|
-2.000
|
Korrektur des Dampfsensors vor dem Dephlegmator («Корректировка датчика пара перед дефлегматором»)
|
|
SetSteamTemp
|
0.300
|
Sollwert des Dampfsensors vor dem Dephlegmator («Уставка датчика пара перед дефлегматором»)
|
|
SteamDelay
|
20
|
Abnahmeverzögerung, wenn die Dampf-T den Sollwert verlässt (s) («Задержка отбора при выходе Т пара за уставку (сек)»)
|
|
PipeAddr
|
2
|
Adresse des Kolonnenschuss-Sensors («Адрес датчика в царге»)
|
|
DeltaPipeTemp
|
0.000
|
Sensorkorrektur («Корректировка датчика»)
|
|
SetPipeTemp
|
2.000
|
Sollwert des Sensors («Уставка датчика»)
|
|
PipeDelay
|
20
|
Abnahmeverzögerung, wenn die T den Sollwert verlässt (s) («Задержка отбора при выходе Т за уставку (сек)»)
|
|
WaterAddr
|
3
|
Adresse des Wassersensors («Адрес датчика воды»)
|
|
DeltaWaterTemp
|
0.000
|
Sensorkorrektur («Корректировка датчика»)
|
|
SetWaterTemp
|
0.000
|
Sollwert des Sensors («Уставка датчика»)
|
|
WaterDelay
|
20
|
Abnahmeverzögerung, wenn die T den Sollwert verlässt (s) («Задержка отбора при выходе Т за уставку (сек)»)
|
|
TankAddr
|
4
|
Adresse des Brennblasensensors («Адрес датчика в кубе»)
|
|
DeltaTankTemp
|
0.000
|
Sensorkorrektur («Корректировка датчика»)
|
|
SetTankTemp
|
0.000
|
Sollwert des Sensors («Уставка датчика»)
|
|
TankDelay
|
20
|
Abnahmeverzögerung, wenn die T den Sollwert verlässt (s) («Задержка отбора при выходе Т за уставку (сек)»)
|
|
ACPAddr
|
1
|
Adresse des TCA-Sensors («Адрес датчика ТСА»)
|
|
DeltaACPTemp
|
0.000
|
Sensorkorrektur («Корректировка датчика»)
|
|
SetACPTemp
|
0.000
|
Sollwert des Sensors («Уставка датчика»)
|
|
ACPDelay
|
20
|
Abnahmeverzögerung, wenn die T den Sollwert verlässt (s) («Задержка отбора при выходе Т за уставку (сек)»)
|
|
StepperStepMl
|
8954
|
Anzahl der Motorschritte für die Abnahme von 1 ml. («Кол-во шагов двигателя необходимых для отбора 1 мл.»)
|
|
Kp
|
150.000
|
Koeffizient für den PID-Regler der Heizung («Коэффициент для PID регулятора нагрева»)
|
|
Ki
|
1.400
|
Koeffizient für den PID-Regler der Heizung («Коэффициент для PID регулятора нагрева»)
|
|
Kd
|
1.400
|
Koeffizient für den PID-Regler der Heizung («Коэффициент для PID регулятора нагрева»)
|
|
StbVoltage
|
100.00
|
Reglerspannung im Temperaturhaltemodus (V) («Напр. регулятора в режиме поддержания темп (V)»)
|
|
blynkauth
|
9u0Xz….7xHYp
|
Blynk-Token («Токен Blynk»)
|
|
videourl
|
|
URL der Videokamera («URL видеокамеры»)
|
|
TimeZone
|
3
|
Zeitzone («Временная зона»)
|
|
CheckPower
|
false
|
Prüfung des Regleranschlusses verwenden («Использовать проверку подключения регулятора»)
|
|
HeaterR
|
35.000
|
Widerstand des Heizelements zur Leistungsberechnung («Сопротивление тэна для расчета мощности»)
|
|
LogPeriod
|
3
|
Intervall der Datenaufzeichnung ins Protokoll (s) («Периодичность записи данных в лог (сек)»)
|
|
SteamColor
|
#2c03fc
|
Temperaturfarbe des Dampfsensors («Цвет температуры датчика пара»)
|
|
PipeColor
|
#f90126
|
Temperaturfarbe des Kolonnenschuss-Sensors («Цвет температуры датчика царги»)
|
|
WaterColor
|
#08c7f7
|
Temperaturfarbe des Wassersensors («Цвет температуры датчика воды»)
|
|
TankColor
|
#338a05
|
Temperaturfarbe des Brennblasensensors («Цвет температуры датчика куба»)
|
|
ACPColor
|
#000000
|
Temperaturfarbe des TCA-Sensors («Цвет температуры датчика ТСА»)
|
|
rele1
|
1
|
Pegel Relais 1 («Уровень реле 1»)
|
|
rele2
|
0
|
Pegel Relais 2 («Уровень реле 2»)
|
|
rele3
|
0
|
Pegel Relais 3 («Уровень реле 3»)
|
|
rele4
|
0
|
Pegel Relais 4 («Уровень реле 4»)
|
Hinweis.
Gibt es kein gespeichertes Profil, legt Samovar 7.00 die Standardeinstellungen selbst an. Die Datei Samovar_default_settings.txt aus dem Ordner tools der Firmware-Quellen lässt sich wie eine gewöhnliche Einstellungsdatei laden, nach dem ersten Flashen ist das aber nicht nötig.
