Programmrechner

Samovar 7.00: Der Programmrechner enthält jetzt die Anlagenparameter, die Berechnung von Fluten, Arbeitsleistung und Geschwindigkeiten, die Schaltfläche „Empfehlungen anwenden“ («Применить рекомендации») und eine Prüfung der Einheiten V/W. Prüfen Sie die gewählten Einheiten, bevor Sie das Ergebnis ins Programm übernehmen.



Auf dem Reiter „Programm“ («Программа») gibt es die Taste „Programm berechnen“ («Рассчитать программу»). Drücken Sie sie, um zur Seite mit dem Programmrechner zu gelangen. Dort finden Sie ein Beispiel für die Berechnung eines Programms anhand des Volumens und des Alkoholgehalts des Rohbrands.



Dieser Rechner dient dazu, schnell ein Abnahmeprogramm anhand der prozentualen Anteile der Fraktionen zusammenzustellen und das Programm sofort für den bevorstehenden Lauf einzustellen.

Rechner für das Abnahmeprogramm



Im Dateisystem von Samovar (zusammen mit der Weboberfläche) liegen drei Vorlagendateien:

Sie enthalten Vorlagen für die Berechnung von Abnahmeprogrammen für Zucker, Getreide und Obst. Genau diese werden als Grundberechnungen geladen. Dieselben Dateien liegen im Ordner tools des Sketches. In den Vorlagen ist die Leistung jeder Zeile sowohl in Volt als auch in Watt angegeben (für das Referenz-Heizelement mit 3480 W / 230 V); welche Spalte verwendet wird, wählt der Rechner nach dem Reglertyp.

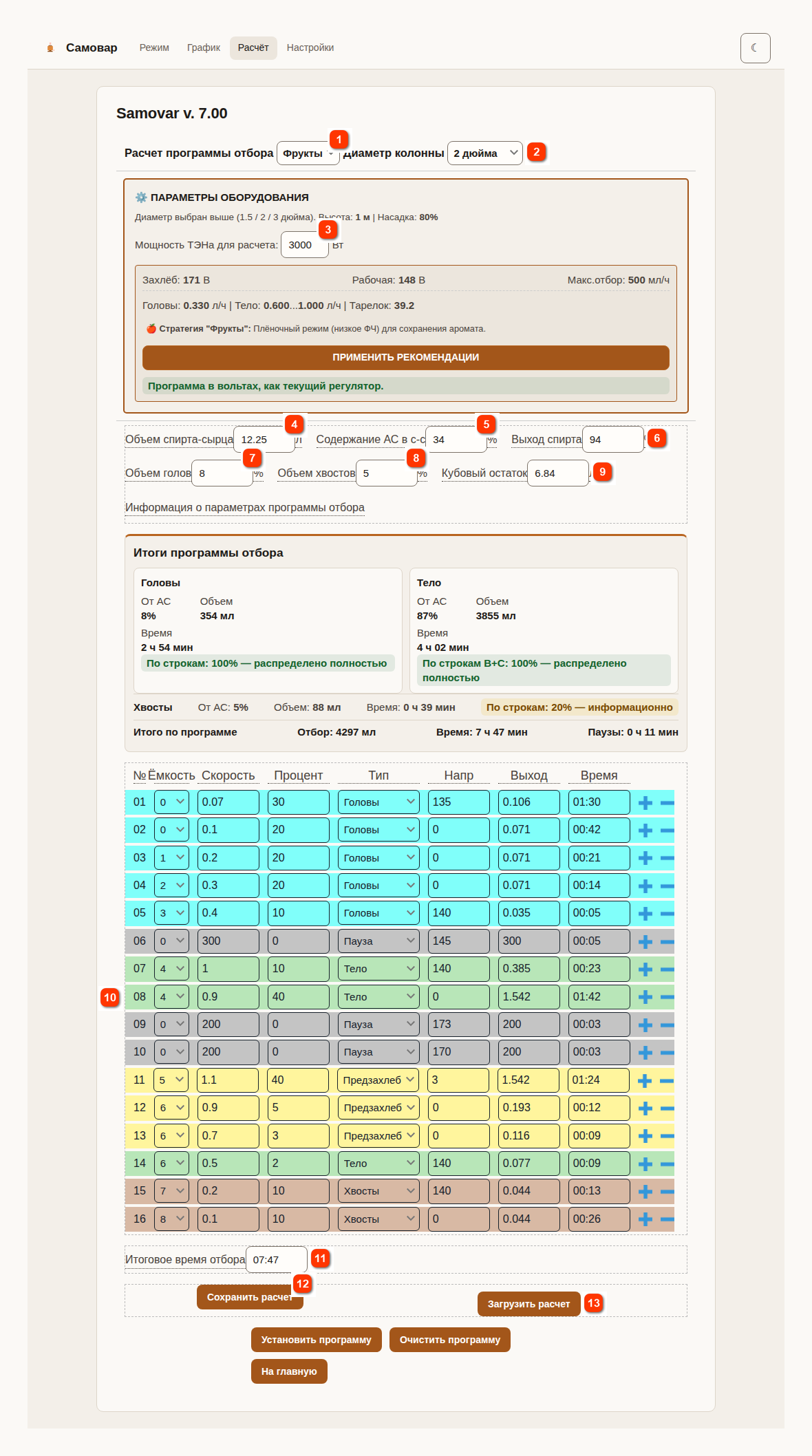

Wählen Sie im Auswahlmenü „Berechnung des Abnahmeprogramms“ («Расчет программы отбора») die Art des Rohstoffs (Obst, Getreide, Zucker) und daneben den „Kolonnendurchmesser“ («Диаметр колонны») (1.5, 2 oder 3 Zoll).



Dieser Block zeigt die Packungshöhe und die Packungsdichte, die auf dem Reiter „Einstellungen“ («Настройки») im Abschnitt „Parameter der Anlage (Kolonne)“ («Параметры оборудования (колонны)») eingestellt sind („Durchmesser“ («Диаметр»), „Packungshöhe“ («Высота насадки»), „Packungsdichte“ («Плотность насадки»)), sowie das Feld „Heizelementleistung für die Berechnung“ («Мощность ТЭНа для расчета»), das aus dem Widerstand des Heizelements und der in den Einstellungen angegebenen Netzspannung berechnet wird. Aus diesen Daten berechnet der Rechner die Flutleistung, die Arbeitsleistung, die maximale Abnahme (ml/h), die empfohlenen Geschwindigkeiten für Vorlauf und Mittellauf sowie die Anzahl der theoretischen Böden.

Die Schaltfläche „Empfehlungen anwenden“ («Применить рекомендации») überträgt die berechneten Geschwindigkeiten und Leistungen in die Programmzeilen. Ist die empfohlene Leistung größer als die Leistung Ihres Heizelements, werden die Empfehlungen nicht angewendet, und der Grund wird in einer Meldung angezeigt. Unter der Schaltfläche steht ein Hinweis, in welchen Einheiten (Volt oder Watt) die Leistung in der geladenen Vorlage angegeben ist.



Für die Berechnung geben Sie Ihre Daten ein: „Volumen des Rohbrands“ («Объем спирта-сырца») (l), „Gehalt an reinem Alkohol im Rohbrand“ («Содержание АС в с-с») (%), und legen Sie den erwarteten Alkoholgehalt am Kolonnenausgang fest - „Alkoholausbeute“ («Выход спирта») (%). Sie können auch den Anteil von Vorlauf und Nachlauf für Ihren Rohbrand festlegen („Vorlaufvolumen“ («Объем голов»), „Nachlaufvolumen“ («Объем хвостов»), je nach Art des verwendeten Rohstoffs).

Die Werte „Rückstand in der Brennblase“ («Кубовый остаток»), „Ausbeute“ («Выход») in jeder Zeile, „Zeit“ («Время») und „Gesamte Abnahmezeit“ («Итоговое время отбора») werden automatisch berechnet. Unter der Tabelle stehen die Summen nach Fraktionen: wie viel reiner Alkohol, Volumen und Zeit auf Vorlauf, Mittellauf und Nachlauf entfallen.

Die Spalten der Berechnungstabelle sind: Nr. («№»), Behälter («Ёмкость»), Geschwindigkeit («Скорость») (l/h; bei einer Zeile „Pause“ («Пауза») - die Pausendauer in Sekunden), Prozent («Процент») (der Anteil am Volumen einer Fraktion des jeweiligen Typs), Typ («Тип»), Spann. («Напр.») (oder Leist. («Мощн.»)), Ausbeute («Выход»), Zeit («Время»). Zeilen werden mit Plus und Minus hinzugefügt und entfernt, wie auf dem Reiter „Programm“ («Программа»).



Wenn Sie mit der Maus über eine Feldbeschriftung fahren, erscheinen Hinweise, wie das Feld richtig auszufüllen ist oder unter welchen Bedingungen es zu verwenden ist. Zum Beispiel (der Hinweis „Informationen zu den Parametern des Abnahmeprogramms“ («Информация о параметрах программы отбора»)):



Kolonne maximaler Höhe, dicht gepackte Packung

Abnahme - Vorlauf im Filmmodus, Mittellauf im Modus maximaler Trennung (Vorfluten)

Vorlauf - 10%-15%, Nachlauf - 5%



Kolonne von einem Meter Höhe, locker gepackte Packung

Abnahme im Filmmodus beginnen

Nach der Abnahme des Vorlaufs die Trennung erhöhen, aber nicht bis zum Vorfluten

Vorlauf - 8%, Nachlauf - 5%

Alkoholausbeute - 94%



Kolonne von einem Meter Höhe, locker gepackte Packung

Abnahme im Filmmodus beginnen

Nach der Abnahme des Vorlaufs die Trennung erhöhen, aber nicht bis zum Vorfluten

Vorlauf - 6-10%, Nachlauf - 5-7%

Alkoholausbeute - 94%



Diese Berechnungen können Sie unverändert verwenden, indem Sie sie zur Ausführung in Samovar laden. Geben Sie dazu den Befehl „Programm einstellen“ («Установить программу»). Vor dem Senden prüft der Rechner das Programm und die Leistungseinheiten: Passen sie nicht zum Regler, erscheint die Meldung „Die Leistungseinheiten des Programms passen nicht zum Regler. Drücken Sie ‚Empfehlungen anwenden‘.“ («Единицы мощности программы не совпадают с регулятором. Нажмите «Применить рекомендации».»).



Nach der Meldung „Programm gespeichert.“ («Программа сохранена.») erscheint das Programm auf dem Reiter „Programm“ («Программа») der Hauptseite, und Sie können es sofort ausführen.



Sie können es im Rechner nach Belieben anpassen und erneut den Befehl „Programm einstellen“ geben. Starten Sie dann den Lauf.



Die Berechnung lässt sich in einem lokalen Ordner speichern. Mit dem Befehl „Berechnung speichern“ («Сохранить расчет») wird die Datei programbackup.txt im Download-Ordner Ihres Browsers gespeichert. Die Programmzeilen werden mit der Leistung sowohl in Volt als auch in Watt in die Datei geschrieben, deshalb muss zum Speichern die Heizelementleistung angegeben sein.
Laden Sie die gespeicherte Berechnung in den Rechner (Schaltfläche „Berechnung laden“ («Загрузить расчет»)) und übertragen Sie sie dann auf den Reiter „Programm“. Die Datei wird beim Laden geprüft: höchstens 20 Zeilen, korrektes Format.

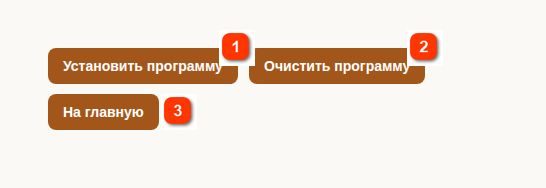

Schaltflächen des Rechners

Die Schaltfläche „Programm löschen“ («Очистить программу») löscht das Programm nach einer Bestätigung aus dem Speicher von Samovar. Um den Rechner zu verlassen, ohne das Programm zu speichern und einzustellen, drücken Sie „Zur Hauptseite“ («На главную»).



Eine im Rechner erstellte Berechnung kann entweder sofort auf den Reiter „Programm“ in Samovar übertragen oder als Berechnung gespeichert werden.

Eine früher erstellte Berechnung kann nur über den Rechner zur Ausführung in Samovar geladen werden.



Beachten Sie, dass der Rechner dafür gedacht ist, ein Abnahmeprogramm unmittelbar vor dem Lauf zu berechnen. Wenn Sie die Seite neu laden, geht die Berechnung verloren. Die gespeicherte Datei enthält nur die Programmzeilen: Volumen des Rohbrands, Stärke und Anteile von Vorlauf und Nachlauf werden nicht darin gespeichert. Beim Laden einer Berechnung behalten die Datenfelder daher ihre „Standardwerte“, und der Rechner berechnet das Programm sofort daraus neu. Damit Ihre gespeicherte Berechnung wieder passt, geben Sie Ihre eigenen Werte in die Datenfelder ein.



Für eine Vorabberechnung mit anschließendem Speichern empfiehlt sich die Datei „Расчет АС-3.xlsx“ („Berechnung AS-3“) - eine Excel-Datei zum Erzeugen eines Programms. Sie geben die Abnahmeparameter ein - Volumen des Rohbrands, Stärke, Menge an Vorlauf, Menge an Nachlauf - und erhalten ein Abnahmeprogramm für Samovar. Kopieren Sie jederzeit das fertige Programm aus der Datei, fügen Sie es in das Textfeld auf dem Reiter „Programm“ ein, geben Sie den Befehl „Programm einstellen“, und Sie können mit der Abnahme beginnen. Die Datei wird mit jedem Release heruntergeladen und liegt nach dem Entpacken des Archivs im Stammverzeichnis des Samovar-Ordners.
