Abnahmeprogramm im Modus Rektifikation

Samovar 7.00: Der Rechner zur Programmberechnung berechnet jetzt Anlagenparameter und empfohlene Geschwindigkeiten und hat eine Schaltfläche „Empfehlungen übernehmen“ («Применить рекомендации»); prüfen Sie vor dem Setzen des Programms die Leistungseinheit: Volt oder Watt. Auf dem Reiter „Programm“ («Программа») wurde die Schaltfläche „Programm löschen“ («Очистить программу») hinzugefügt. Beim Setzen wird das Programm geprüft: Die erste Zeile muss eine absolute Spannung (Leistung) festlegen, und in jeder Abnahmezeile muss ein Volumen oder eine Übergangstemperatur angegeben sein.



Der Reiter „Programm“ («Программа»)



Nach dem Einschalten oder Neustart von Samovar zeigt der Reiter „Programm“ («Программа») das zuletzt gesetzte Abnahmeprogramm; Samovar behält es im Speicher. Auf einem neuen Gerät wird ein Beispiel geladen (drei Zeilen H-B-H zu je 450 ml), das Sie an Ihre Bedürfnisse anpassen müssen.

Das Hauptfenster des Abnahmeprogramms enthält folgende Elemente:

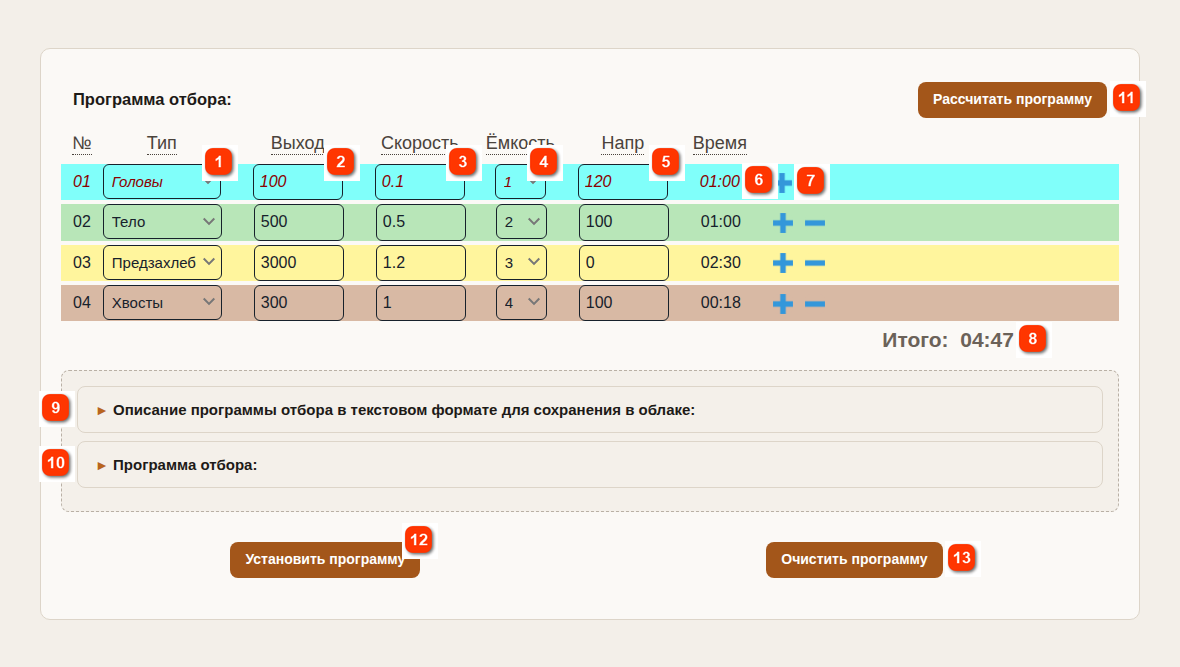

Der Reiter „Programm“ («Программа») im Modus Rektifikation



Nr. - Nummer der Programmzeile. Die Zeilen werden beim Hinzufügen oder Löschen automatisch nummeriert. Die Nummer der ausgeführten Zeile wird in der Statuszeile auf dem Hauptreiter „Rektifikation“ («Ректификация») angezeigt.

Typ («Тип») - Ein Auswahlmenü mit dem Namen des Abnahmemodus: Vorlauf («Головы»), Mittellauf («Тело»), Vorfluten («Предзахлеб»), Nachlauf («Хвосты»), Pause («Пауза»), Lua. Je nach Auswahl wird eine andere Logik angewendet. Die Zeilen der Tabelle sind nach Typ eingefärbt.

Ausgabe («Выход») - Der Wert wird in Millilitern angegeben: wie viel abgenommen wird, bevor zur nächsten Programmzeile gewechselt wird. Bei einer Zeile „Pause“ legt dieses Feld die Pausendauer in Sekunden fest, bei einer Zeile „Lua“ das Zeitlimit der Stufe in Sekunden.

Lua - eine von einem Lua-Skript gesteuerte Zeile: Bei Auswahl dieses Typs öffnet sich das Fenster „Lua-Stufe“ («Lua-этап»), in dem Sie eine .lua-Datei aus dem Speicher von Samovar, das Zeitlimit in Sekunden und die Skriptparameter wählen. Geschwindigkeit, Behälter und Spannung werden für eine solche Zeile nicht festgelegt, und die Spannungsanforderung an die erste Zeile gilt für sie nicht. Mehr dazu: Über die Skriptsprache Lua.

Geschwindigkeit («Скорость») - Abnahmegeschwindigkeit der Schlauchpumpe. Der Wert wird in Litern pro Stunde angegeben.

Behälter («Ёмкость») - Die Nummer des Behälters, in den das Produkt abgenommen wird. Die Nummerierung beginnt bei null (0-10). Die „Ausgangsposition“ des Servo-Schwenkarms ist also Behälter Nr. 0.

Spann. («Напр.») - Die Spannung in Volt, die am Spannungsregler eingestellt werden soll. Null bedeutet, den aktuellen Wert nicht zu ändern; eine kleine oder negative Zahl ist eine Verschiebung gegenüber dem aktuellen Wert (siehe Bearbeiten des Abnahmeprogramms).
Hinweis. Beim Regler SEM_AVR wird der Wert in Watt angegeben, und die Spalte heißt „Leistung“ («Мощн.»).

Zeit («Время») - Die Zeit, die die Ausführung einer bestimmten Programmzeile dauert (Volumen geteilt durch Geschwindigkeit). (seit Version 5.25)



Ein weiteres Feld der Zeile zeigt die Tabelle nicht an: die Übergangstemperatur (der fünfte Wert im Textformat). Sie lässt sich nur im Textfeld „Abnahmeprogramm“ («Программа отбора») festlegen; beim Bearbeiten der Tabelle bleibt der Wert erhalten. Ist er 0, wird er nicht verwendet. Ist eine Zahl von 0 bis 20 angegeben, endet die Zeile, sobald die Dampftemperatur die Dampftemperatur zum Start der Zeile plus diese Zahl übersteigt. Ist 20 oder mehr angegeben, endet die Zeile, sobald die Dampftemperatur diesen Wert übersteigt. Der Wechsel zur nächsten Zeile erfolgt bei der Bedingung (Volumen oder Temperatur), die zuerst erfüllt ist.



Das Programm in Tabellenform, nach dem die Abnahme läuft.

Das Abnahmeprogramm wird Zeile für Zeile ausgeführt und endet nach der letzten Zeile. Zeilen lassen sich hinzufügen und löschen. Ein Klick auf das Plus (+) am Zeilenende fügt die nächste leere Zeile hinzu, ein Klick auf das Minus (-) löscht die aktuelle Zeile. Nach dem Setzen des Programms lässt sich die Aktion nicht rückgängig machen.

Der gewünschte Parameter wird im Schnittpunkt von Zeile und Spalte festgelegt.

Jede Zeile beschreibt, was Samovar zu einem bestimmten Zeitpunkt tun soll. Die Laufzeit einer Zeile wird entweder durch das Flüssigkeitsvolumen bestimmt, das die Pumpe bei der eingestellten Geschwindigkeit fördern muss, oder durch die Übergangstemperatur oder durch eine explizit angegebene Zeit (bei einer Zeile „Pause“). Die Tabelle ist direkt mit dem Textfeld „Abnahmeprogramm“ verknüpft.

Die gerade ausgeführte Zeile ist dunkelrot kursiv hervorgehoben, bereits durchlaufene Zeilen sind kursiv. Während Sie eine Tabellenzelle bearbeiten, wird das Aktualisieren der Tabelle mit Daten von Samovar aufgeschoben; darauf weist das Symbol „Daten aktualisiert“ («Данные обновились») neben der Überschrift hin.



Das Feld „Summe“ («Итого») ist die Ausführungszeit des gesamten Abnahmeprogramms (ohne Zeilen „Pause“).



Freier Text (bis zu 250 Zeichen). Beliebige Informationen zu diesem Abnahmeprogramm.

Das Feld „Beschreibung des Abnahmeprogramms“ («Описание программы отбора»)

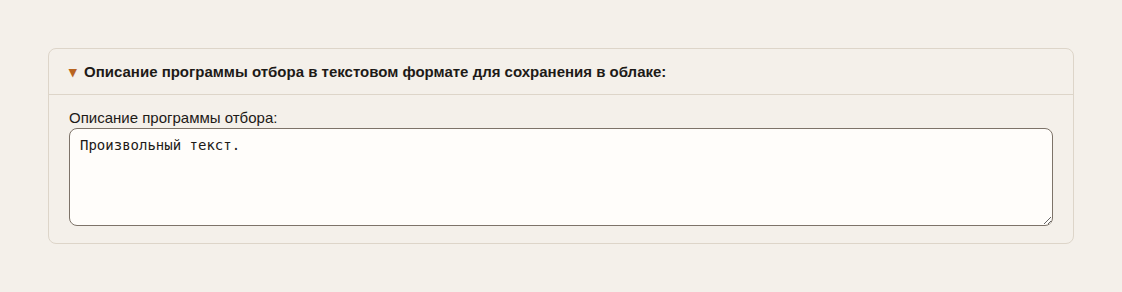

Ein einklappbares Textfeld. Sie können Informationen zu einem bestimmten Abnahmeprogramm eingeben. Die Beschreibung wird mit dem Befehl „Programm setzen“ («Установить программу») zusammen mit dem Programm in Samovar gespeichert und beim Start der Sitzung mit dem Befehl „Abnahme starten“ («Начать отбор») einmalig an die Cloud gesendet. Danach lässt sich der Text nur noch in der Cloud bearbeiten. Mehr dazu: Protokolle und Diagramme in der Cloud.



Das Programm im Textformat, nach dem die Abnahme läuft.

Das Feld „Abnahmeprogramm“ («Программа отбора») im Textformat

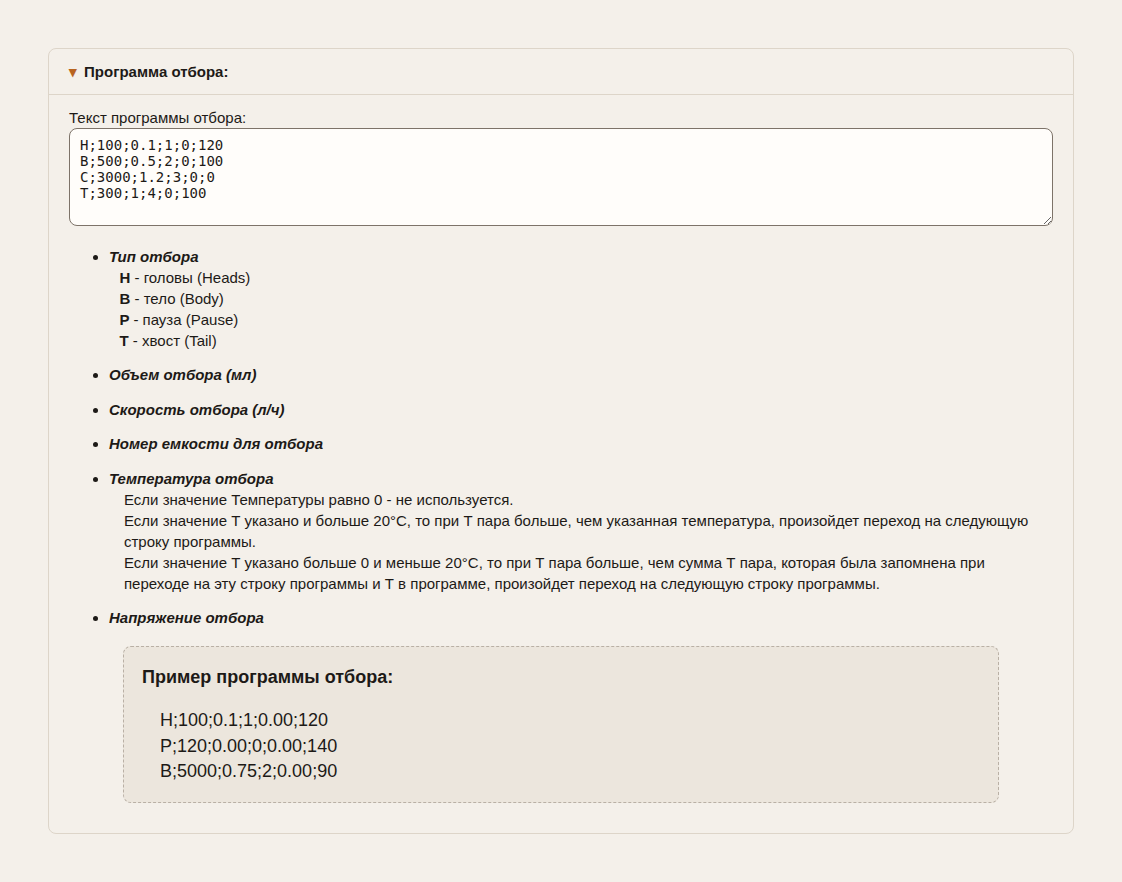

Ein einklappbares Textfeld. Das Abnahmeprogramm wird im Textformat angezeigt: sechs durch Semikolons getrennte Werte: Typ; Volumen (ml); Geschwindigkeit (l/h); Behälternummer; Übergangstemperatur; Spannung (Leistung). Unter dem Feld finden Sie eine Erläuterung der Werte und ein Beispielprogramm. Der Text lässt sich kopieren und lokal als gewöhnliche Textdatei speichern. Er ist direkt mit der Tabelle verknüpft.
Die Daten werden einmalig beim Befehl „Abnahme starten“ in die Cloud kopiert. In der Cloud lässt sich der Text nicht bearbeiten.



Öffnet eine eigene Seite mit dem Rechner zur Programmberechnung für die Abnahme, ausgehend vom Volumen des Rohbrands und dem Anteil jeder Fraktion. Enthält die Tabelle ungespeicherte Änderungen, fragt Samovar nach einer Bestätigung für den Wechsel.



Kopiert das Programm in Samovar. Beim Drücken wird das Programm geprüft und zur späteren Ausführung im Speicher von Samovar abgelegt. Besteht das Programm die Prüfung nicht (falsches Zeilenformat, mehr als 20 Zeilen, die erste Zeile legt keine absolute Spannung fest, in einer Abnahmezeile ist weder Volumen noch Temperatur angegeben), wird es nicht gesetzt, und der Grund wird in einer Meldung mit der Zeilennummer angezeigt.



Löscht nach Bestätigung alle Programmzeilen aus dem Speicher von Samovar.
