Protokolle und Diagramme in der Cloud
Informationen in der Cloud ansehen.
Damit Samovar das Protokoll in die Cloud sendet, besorgen Sie sich ein Geräte-Token und tragen Sie es im Feld „Blynk-Token“ («Токен Blynk») auf dem Reiter
Einstellungen → Sonstiges («Настройки → Прочие») ein. Um dieses Protokoll in Ihrem Profil anzusehen, fügen Sie das Gerät auf der Website
www.samovar-tool.ru im Menü „Benutzer → Geräte“ hinzu.
Solange das Token gesetzt ist und eine Verbindung zum Server besteht, sendet Samovar beim Schreiben des lokalen Protokolls Daten und Meldungen in die Cloud. Dort können Sie sie auf der Website
www.samovar-tool.ru auf der Seite „Protokolle“ (
samovar-tool.ru/logi/) ansehen.
Ein Benutzer der Website kann mehrere Samovars haben, wenn der Administrator der Website das Gerätelimit erhöht hat (standardmäßig eins, siehe
Mobile Apps und Website). Die Seite „Protokolle“ zeigt die Prozesse des Geräts, das im Menü „Benutzer → Geräte“ ausgewählt ist. Um das Archiv eines anderen Samovars zu öffnen, wählen Sie es zuerst dort aus.
Solange das Token gesetzt ist und eine Internetverbindung besteht, werden die Protokollzeilen während eines Prozesses automatisch alle 4 Sekunden gesendet. Ist Samovar während eines Prozesses neu gestartet und wird die Heizung innerhalb von 30 Minuten wieder eingeschaltet, wird die Aufzeichnung in derselben Sitzung fortgesetzt.
Im Diagramm werden neue Pausen als Intervall mit Grund, Ergebnis und Dauer angezeigt. Wurde ein Teil der Daten nicht empfangen oder die Gerätezeit geändert, kann statt eines Intervalls eine einzelne Markierung bleiben.

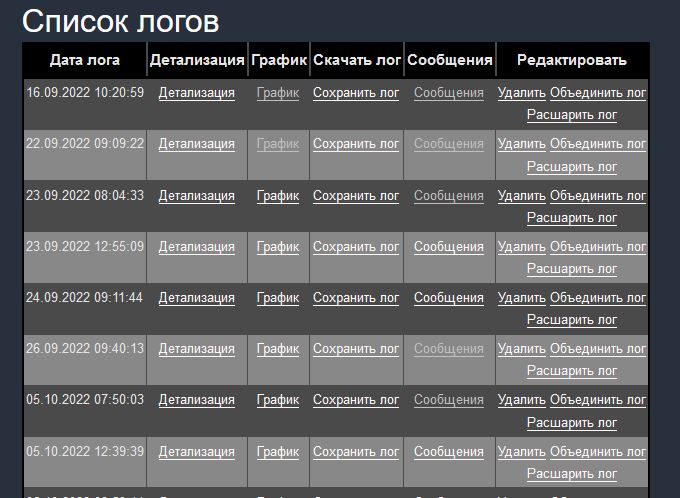

Die Liste der Protokolle in der Cloud („Protokollliste“) sieht so aus:
Details - das Abnahmeprogramm und Zusatzinformationen („Prozessnotiz“)
Diagramm - ein Diagramm des Prozesses wird erstellt.
Meldungen - alle Meldungen, die während dieses Prozesses erschienen sind.
CSV - die Protokolldatei wird auf Ihren Computer heruntergeladen. Der Dateiname lautet data.csv
Die Spalte „Zugriff“ zeigt, ob das Protokoll freigegeben oder privat ist. In der Spalte „Aktionen“:
Freigeben - allen, die den Link zu diesem Protokoll haben, das Ansehen erlauben. Kann rückgängig gemacht werden.
Mit vorherigem zusammenführen - das Protokoll mit dem vorherigen zusammenführen. Kann nicht rückgängig gemacht werden.
Löschen - dieses Protokoll löschen. Kann nicht rückgängig gemacht werden.
Protokolle und Diagramme sind nur für Sie sichtbar, Sie können sie aber mit anderen Teilnehmern teilen.
So teilen Sie ein Protokoll:
Drücken Sie „Freigeben“. Beantworten Sie die Frage „Protokoll für alle freigeben?“ mit Ja.
Die Beschriftung „Freigeben“ ändert sich in „Privat machen“, und in der Spalte „Zugriff“ erscheint „Freigegeben“.
Öffnen Sie das Protokoll, zum Beispiel über „Details“, kopieren Sie den Link aus der Adressleiste des Browsers und senden Sie ihn auf beliebigem Weg an die Person, mit der Sie es teilen möchten.
Alle, die den Link haben, können das Diagramm ansehen und die Protokolldatei herunterladen - data.csv
Um das Ansehen zu verbieten: Drücken Sie „Privat machen“ und beantworten Sie die Frage „Protokoll privat machen?“ mit Ja; die Beschriftung ändert sich in „Freigeben“. Das Protokoll ist für andere nicht mehr zugänglich.
Details

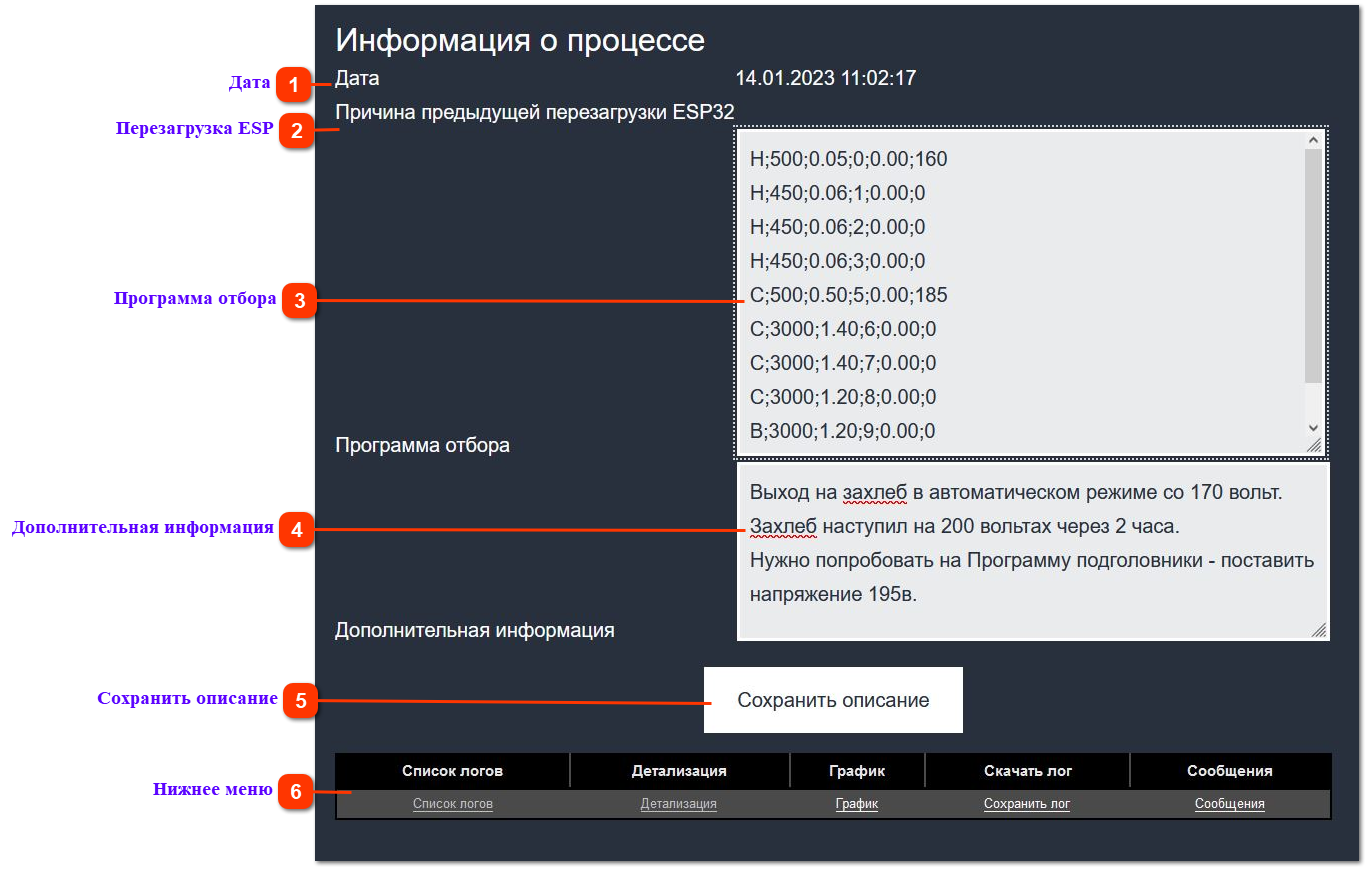

Ein Klick auf „Details“ öffnet die Karte „Prozessinformationen“.
1. Datum
Datum und Uhrzeit des Prozessbeginns. Die Startzeit wird nach der
Bedingung für den Beginn der lokalen Protokollaufzeichnung festgehalten. Darunter wird die Betriebsart angezeigt.
2. Grund des vorherigen ESP32-Neustarts
Hier kann der Grund angezeigt werden, warum Samovar aufgehört hat zu arbeiten.
3. Abnahmeprogramm
Das Abnahmeprogramm im Textformat. Es lässt sich kopieren und in einem anderen Prozess verwenden, indem Sie es in das Textfeld auf dem Reiter „Programm“ («Программа») einfügen. Nicht bearbeitbar.
4. Zusatzinformationen
Eine Beschreibung des Abnahmeprogramms im Textformat. Freier Text. Bearbeitbar.
5. Beschreibung speichern
Drücken Sie diese Schaltfläche nach dem Bearbeiten der Programmbeschreibung und bestätigen Sie die Frage „Beschreibung speichern?“, um die Änderungen zu speichern.
6. Protokollmenü
← Protokollliste - zurück zum vorherigen Fenster mit der Liste aller Protokolle
Details - genau dieses Fenster
Diagramm - das Diagramm genau dieses Prozesses ansehen
Meldungen - alle Meldungen, die während dieses Prozesses erschienen sind.
CSV herunterladen - die Protokolldatei data.csv herunterladen.
Diagramm
Zusätzlich zum lokalen Diagramm enthält das Diagramm in der Cloud folgende Daten (einige Kurven sind ausgeblendet; sie werden per Klick auf die Legende eingeblendet):
- Abnahmegeschwindigkeit
- Wasserdurchfluss
- Spannung/Leistung.
- Alkoholgehalt in der Brennblase
- Alkoholgehalt in der Abnahme (die Daten sind nur im Modus „Destillation“ («Дистилляция») aussagekräftig)
- TCA-Temperatur, Luftdruck.
Im Diagramm werden Wechsel der Programmzeile, Pausen (Grund, Ergebnis, Dauer) und im Modus Käseherstellung der Flockungspunkt markiert.
Die Bedingungen für den Beginn der Aufzeichnung sind dieselben wie beim
lokalen Protokoll. Temperaturen werden auf der linken Skala angezeigt, Prozentwerte auf der rechten. Der Maßstab wird mit dem Mausrad oder durch Markieren eines Bereichs mit der Maus geändert. Die Daten werden in der Cloud gespeichert, das Diagrammbild erstellt der Browser auf Ihrem Computer.
Je weniger Daten, je schneller Ihre Internetverbindung und je leistungsfähiger Ihr Computer, desto schneller wird das Diagramm erstellt.

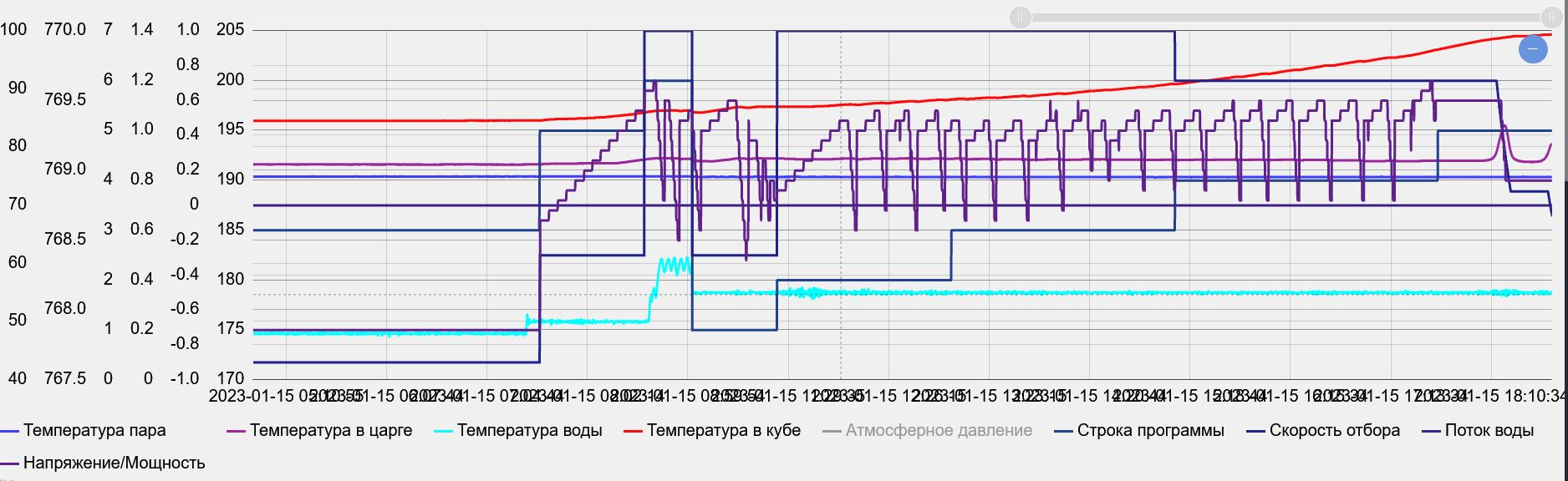

Beispieldiagramm:
Das Beispiel zeigt die Wechsel der Programmzeilen (senkrechte Linien), den sinkenden Alkoholgehalt im Kessel während der Abnahme und eine Pause gegen 14:30, in der die Dampf- und Wassertemperatur fielen.
Meldungen
Wenn Sie eine Meldung verpasst haben, sehen Sie hier den Verlauf. Zum Beispiel: warum die Heizung „plötzlich“ ausgeschaltet wurde.

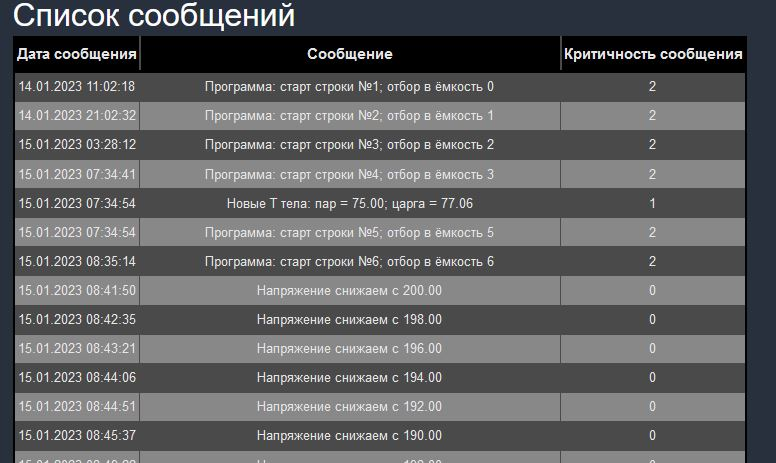

Beispiel:
Ausschnitt aus dem Meldungsfenster: Start der Programmzeilen, eine Pause und das Ende des Aufheizens.
Fragen und Antworten. FAQ
Wie lange werden Protokolle in der Cloud aufbewahrt?
Protokolle, die kürzer als 21 Minuten sind, werden 3 Tage nach ihrem Ende gelöscht. Alle anderen werden unbegrenzt aufbewahrt.
Erscheint ein Sud im Modus „Bier“ («Пиво») von selbst im Journal des Bereichs auf der Website?
Ja. Eine im Modus „Bier“ gestartete Sitzung legt automatisch einen Eintrag im Journal des „Brauerbereichs“ auf der Website an, und zwar aus denselben Daten, die auch diese Seite erreichen (Maischrasten, Kochen mit den Meldungen „Hopfen zugeben!“ («Засыпьте хмель!»), Kühlen); das Gerät sendet nichts zusätzlich. Mehr dazu auf der Seite
Brauprotokoll auf der Website und in den Apps.
