Verwendete Spannungsregler
WARNUNG!
Alle an Samovar angeschlossenen Regler müssen spannungsmäßig galvanisch getrennt sein. Das können
Relais, Optokoppler, Datenbus-Isolatoren wie ADUM usw. sein.
Schließen Sie die Regler niemals direkt an, sonst gelangt die Netzspannung zu Ihnen und zu Samovar. Das Beste, was dann passieren kann, ist, dass Samovar durchbrennt. Andere Folgen sind weit schlimmer.
Samovar 7.00: Der Reglertyp wird im Konfigurator auf der Registerkarte „Regler“ («Регулятор») im Feld „Leistungsregler“ («Регулятор мощности») ausgewählt: KVIC, RMV-K, SEM_AVR oder „Nicht verwenden“ («Не использовать»). Der Konfigurator wird mit dem Skript flash_windows.bat oder flash_macos_linux.sh gestartet und wählt die benötigte Build-Umgebung selbst aus; die unten genannten PlatformIO-Umgebungen sind für den manuellen Build angegeben.
Samovar arbeitet mit den folgenden Typen und Modellen von Spannungsreglern:
Spannungsregler mit Steuerung über das UART-Protokoll
Achtung! Ablauf beim Zu- und Abschalten der Last bei Steuerung über UART:
Zuschalten.
Nach dem Befehl „Heizung einschalten“ («Включить нагрев») schaltet Samovar Relais Nr. 1 ein, das wiederum den Schütz einschaltet. Danach wartet es die Zeit ab, die in der Zeile
#define SAMOVAR_USE_POWER_START_TIME der Datei Samovar_ini.h angegeben ist (standardmäßig 2 Sekunden; bei SEM_AVR wartet die Firmware weitere 3 Sekunden auf den Start des Reglers), und gibt dem Regler den Befehl, Spannung anzulegen. So schließt der Schütz den Laststromkreis, während in diesem Moment noch keine Spannung anliegt; das verhindert Funkenbildung und verlängert die Lebensdauer des Schützes. Gleichzeitig mit dem Anlegen der Spannung durch den Regler schaltet Relais Nr. 4 ein; es dient zum Zuschalten des Zusatzheizelements (in den Modi, in denen das Zusatzheizelement verwendet wird).
Abschalten.
Nach dem Befehl „Heizung ausschalten“ («Отключить нагрев») gibt Samovar dem Regler den Befehl, die Spannung abzuschalten, wartet auf die Ausführung und schaltet nach 0,2 Sekunden Relais Nr. 4 und Relais Nr. 1 aus, das wiederum den Schütz ausschaltet. Hat der Regler auf den Befehl nicht reagiert, werden die Relais nach Ablauf einer Zeitüberschreitung trotzdem ausgeschaltet, und in den Meldungen erscheint der Alarm „Zeitüberschreitung beim Reglerbefehl“ («Таймаут команды регулятора»).
Wählen Sie im Konfigurator „Leistungsregler“ —
KVIC (das ist der Standardwert). In
PlatformIO entspricht dies der Umgebung
Samovar. Der gesamte Block wird im Abschnitt
Sketch-Einstellung erläutert.
Voll kompatibel mit Samovar. Die Einstellschrittweite am Drehgeber beträgt 0,5 Volt. Die Stabilisierung liegt bei 0,1 Volt. Er kann im Notfall durch einen unabhängigen Sensor abgeschaltet werden.
2. Regler RMV-K (mit Samovar funktionieren nur die Versionen Nr. 5 und 6)
Alle RMV-K-Modelle haben standardmäßig eine galvanische Trennung an den Steuerkontakten, für den Betrieb mit Samovar ist keine Änderung nötig.
Wählen Sie im Konfigurator „Leistungsregler“ — RMV-K. In PlatformIO entspricht dies der Umgebung Samovar_rmvk (Direktive SAMOVAR_USE_RMVK). Die allgemeine Reglerunterstützung aktiviert die Firmware automatisch.
Die Einstellschrittweite beträgt sowohl am Regler als auch von Samovar aus 1 Volt. Die Stabilisierung liegt bei 1 Volt. Version Nr. 6 kann im Notfall durch einen unabhängigen Sensor abgeschaltet werden. Über den RMV-K steuert Samovar vollständig das Anheizen, die Stabilisierung und die Notabschaltung der Heizung.
Achtung! Da der RMV-K beim Einstellen der Stabilisierungsspannung nur mit ganzen Werten arbeitet, ergibt sich eine Besonderheit, wenn Samovar im Modus Vorfluten arbeitet.
3. Regler SEM_AVR
Wählen Sie im Konfigurator „Leistungsregler“ — SEM_AVR. In PlatformIO entspricht dies der Umgebung Samovar_sem (Direktive SAMOVAR_USE_SEM_AVR). Die Unterstützung des RMV-K-Protokolls und die allgemeine Reglerunterstützung aktiviert die Firmware automatisch.
Kompatibel mit Samovar. Er hat eine Besonderheit: In der Samovar-Oberfläche wird die an die Last abgegebene Leistung nicht in Volt (wie bei den beiden vorigen Reglern), sondern in Watt eingestellt und angezeigt.
Für den korrekten Betrieb mit Samovar verwenden Sie den Sketch Stab-avr.ino, der mit Samovar geliefert wird und im Verzeichnis ...Samovar\Stab-avr liegt
Spannungsregler ohne externe Steuerung über Protokolle.
Zum Beispiel:
RM2, RM2M, RM2-Pro (im Folgenden einfach RM
) .
Alle RM-Modelle haben standardmäßig eine galvanische Trennung an den Steuerkontakten, für den Betrieb mit Samovar ist keine Änderung nötig.
Wenn Samovar den Regler nicht über UART steuert, wählen Sie im Konfigurator „Leistungsregler“ —
„Nicht verwenden“ («Не использовать»). In
PlatformIO entspricht dies der Umgebung
Samovar_no_power: Die Direktiven
SAMOVAR_USE_POWER,
SAMOVAR_USE_RMVK und
SAMOVAR_USE_SEM_AVR sind ausgeschaltet. Der Modus
NBK ist in einem solchen Build nicht verfügbar.
Die Steuerung dieser Regler beschränkt sich auf zwei Parameter:
- Ein- und Ausschalten des Reglers selbst.
- Starten und Beenden des Modus „Anheizen“ («Разгон»)
Das wird mit zwei Relais umgesetzt, deren Kontakte den Regler steuern. Beim Samovar-Befehl „Heizung einschalten“ («Включить нагрев»)
schalten die Kontakte von Relais Nr. 1 den RM ein, und gleichzeitig geben die Kontakte von Relais Nr. 4 den Befehl, den Modus „Anheizen“ einzuschalten.
Wenn die Dampftemperatur den in der Datei Samovar_ini.h angegebenen Wert erreicht : (in diesem Fall 39°)
//Temperatur am Dampfsensor, bei der die Kolonne vom Anheizmodus in den Arbeitsmodus wechselt
#define CHANGE_POWER_MODE_STEAM_TEMP 39
Relais Nr. 4 öffnet seine Kontakte, und der RM schaltet den Anheizmodus aus. Nach Ende des Durchgangs schaltet Samovar den RM mit den Kontakten von Relais Nr. 1 aus.
Achtung.
Wenn Sie die Heizung aus- und wieder einschalten, die Temperatur am Dampfsensor aber über dem im Sketch angegebenen Wert liegt, schaltet sich das Anheizen nicht ein.
Beim Auslösen der Sensoren des Sicherheitssystems schaltet Samovar den RM vollständig aus.
Hinweis:
- Alle aufgeführten Regler arbeiten als eigenständige Geräte und können mit Samovar auch ohne UART-Verbindung nach dem Prinzip und Ablauf des RM-Reglers verwendet werden.
Fragen und Antworten. FAQ
Samovar und der Spannungsregler zeigen unterschiedliche Leistungswerte. Wie lässt sich das beheben?
Im Großen und Ganzen ist die absolute Leistung nicht so wichtig, aber man kann die angezeigten Leistungswerte am Regler und in Samovar in Übereinstimmung bringen, und im Grunde gibt es dafür nur eine Methode.
Keiner der Regler, Samovar eingeschlossen, misst die Leistung. Sie berechnen sie wie ein Taschenrechner aus zwei Werten: der aktuell am Heizelement anliegenden Spannung und dem eingegebenen Widerstand dieses Heizelements.
Der eingegebene Widerstand ist konstant, die Spannung dagegen ändert sich. Die ganze Einstellung läuft also auf die Wahl des Widerstandswerts des Heizelements hinaus.
Sie können den berechneten Widerstand verwenden: Spannung zum Quadrat geteilt durch Leistung. Die Spannung wird vom Typenschild des Heizelements übernommen. Beispiel für ein Heizelement mit 3 kW und 220 V: 220*220/3000=16.13333333333 Ohm.
Oder messen Sie ihn mit einem Multimeter.
Für die Regler RMVk und den einfachen Regler aus chinesischen Modulen (Stab-avr).
Achtung! Wenn die Brennblase nicht tatsächlich beheizt werden soll, klemmen Sie das Heizelement ab.
- Im RMVk können Sie Leistung und Spannung eingeben, der Widerstand wird dann automatisch berechnet. Oder Sie geben den Widerstand ein, und die Leistung wird berechnet. Video zur Einstellung. Sehen Sie es sich an, stellen Sie alles entsprechend ein und vergessen Sie nicht, den Regler in den Anzeigemodus Watt umzuschalten.
- Im Stab-avr stellen Sie mit dem Potentiometer die momentan tatsächlich anliegende Netzspannung ein und geben die Leistung Ihres Heizelements ein.
Achtung! Beim Stab-avr muss die Leistung des Heizelements für eine Netzspannung von 230 Volt eingegeben werden. Hat der Hersteller des Heizelements die Leistung im Datenblatt für 220 Volt angegeben, rechnen Sie sie auf 230 Volt um.
Starten Sie die Heizung in Samovar. Im Modus „Anheizen“ ist es sinnlos, etwas einzustellen — die Spannung ändert sich ständig und damit auch die Leistung. Geben Sie von Samovar aus den Befehl, am Regler eine bestimmte Spannung einzustellen (zum Beispiel 170 Volt beim RMVk oder 2000 Watt beim Stab-avr). Die Regler gehen in den Stabilisierungsmodus über.
Vergleichen Sie die in Samovar und am Regler angezeigten Leistungswerte.
Nun gibt es zwei Wege — entweder Sie ändern den Widerstandswert in Samovar (Weboberfläche: „Einstellungen“ («Настройки»), Registerkarte „Sonstiges“ («Прочие»), Feld „Widerstand des Heizelements zur Leistungsberechnung“ («Сопротивление тэна для расчета мощности»)), was deutlich bequemer ist, oder Sie ändern den eingegebenen Leistungswert im Regler. Ziel ist, dass die Werte am Regler und in Samovar möglichst nah beieinander liegen.
Regler Kvic .
Er hat keine Leistungsanzeige. Daher wird nur Samovar eingestellt, auf die Leistung, die Sie sehen möchten…
Das ist die erste Möglichkeit

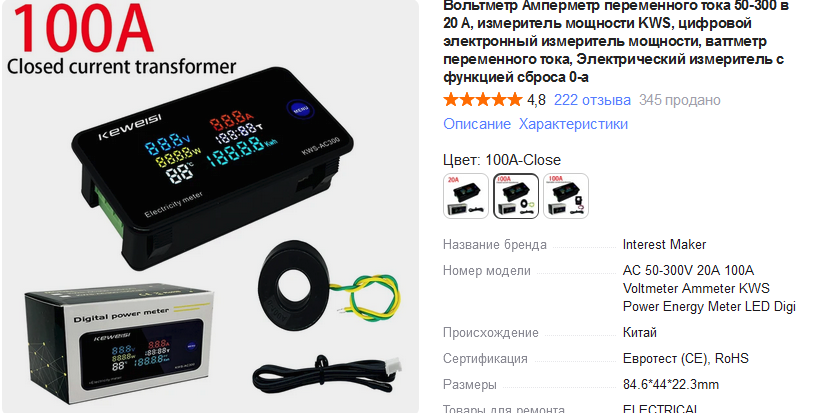

Die zweite ist eine Kette: separates Volt-Amperemeter — Regler — Samovar.
Das ist praktisch, wenn ab und zu verschiedene Heizelemente verwendet werden und/oder die Heizstäbe des Heizelementblocks selbst umgeschaltet werden.
Das Volt-Amperemeter misst den aufgenommenen Strom tatsächlich und zeigt auf seinem Display die reale Leistung an. Wenn Sie also möchten, dass Samovar diese Leistung anzeigt, ändern Sie einfach im laufenden Betrieb den Widerstandswert des Heizelements in Samovar.
