Diese Übersicht hilft Ihnen bei der Wahl eines Reglers für den Betrieb mit Samovar.
Alle unten vorgestellten Regler sind Stabilisatoren der Ausgangsspannung. Sie liefern am Ausgang unabhängig von Netzschwankungen eine stabilisierte Spannung. Sie erhöhen die Spannung nicht. Stabilisiert wird nur, wenn die Ausgangsspannung niedriger als die Eingangsspannung ist. Sie können als eigenständige Geräte arbeiten.
Achtung.
In dieser Übersicht werden Vor- und Nachteile der Regler ausschließlich im Hinblick auf den Betrieb mit Samovar betrachtet.
Ein Stabilisator auf Basis eines Arduino-Mikrocontrollers. Sie können ihn selbst bauen, wenn Sie die Bauteile und Erfahrung im Aufbau und/oder in der Reparatur elektronischer Geräte haben. Manuelle Bedienung – ein Encoder. Anzeige: 0,96-Zoll-LCD
Ein fertiges Gerät kann gekauft werden. Bauform, Ausstattung, Garantie und andere Bedingungen werden individuell mit dem Hersteller vereinbart.
Der Quellcode ist in Assembler geschrieben, offen und verfügbar für eigene Änderungen.
Vorteile:
- Schneller Start, Stabilisierung der Ausgangsspannung. Bis auf 0,1 Volt genau
- Manuelle Bedienung über einen Encoder mit Taste. Einstellschrittweite 0,5 Volt
- Gut ablesbare Anzeige.
- Anzeige der Spannungsstabilisierung.
- Möglichkeit, die Stabilisierungsspannung manuell vorzugeben, auf die der Regler nach Ausführung des Befehls „Anheizen stoppen“ («Стоп разгон») umschaltet.
- Steuerung über UART oder I2C
- Reparierbar, das Programm lässt sich bei neuen Versionen aktualisieren. Eine alternative Firmware mit einer Portgeschwindigkeit von 9600 Baud kann installiert werden (standardmäßig 38400 Baud)
- Steuerung des Zusatzheizelements über ein separates Leistungsrelais.
- Ein Anschluss für den externen Befehl „Anheizen stoppen“ («Стоп разгон»)
- Ein Anschluss für den externen Befehl „Notfall“ («Авария»)
- Sanftes Anlegen der Spannung an die Last beim Start und sanftes Wegnehmen beim Abschalten.
Nachteile:
- Alle Bauteile des Reglers liegen auf Hochspannung.
- Zum Austausch des Programms muss eventuell der Mikrocontroller aus dem Regler ausgebaut werden.
- Die vorgegebene Stabilisierungsspannung wird beim Ausschalten oder Neustart nicht im Gerätespeicher gesichert.
- Reparatur und Flashen erfordern besondere Kenntnisse.

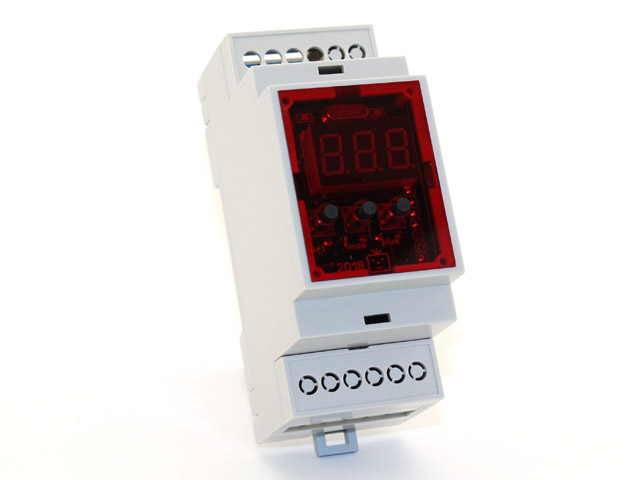

Ein Stabilisator im 2DIN-Gehäuse für Hutschienenmontage. Manuelle Bedienung und Einstellung – mit Tasten. Informationsanzeige: eine dreistellige Anzeige. Selbst bauen lässt er sich nicht.
Der Stabilisator ist in 6 Versionen und 5 Ausstattungen erhältlich. (zum Zeitpunkt der Erstellung der Übersicht).
Achtung! Für den Betrieb mit Samovar über UART eignen sich nur die Versionen 5 und 6.
Vorteile:
- Lebensdauer des Produkts – 10 Jahre.
- 6 Monate Garantie
- Spannung wird auf 1 Volt stabil gehalten. Einstellschrittweite 1 Volt
- Speicher für 10 vorgegebene Werte
- Der Widerstand des Heizelements wird für die Leistungsberechnung gespeichert
- Kalibrierung des Voltmeters
- Lässt sich auf Anzeige in Watt umstellen.
- Steuerung durch Samovar über UART (nur Versionen 5 und 6).
- Ein Anschluss für den externen Befehl „Notfall“ («Авария») (ab Version 3).
- Ein Anschluss für den externen Befehl „Anheizen stoppen“ («Стоп разгон») (ab Version 4).
Nachteile:
- Für Reparaturen sind besondere Kenntnisse und Geräte nötig.
- Alle Bauteile des Reglers liegen auf Hochspannung.
- Die Firmware lässt sich nicht aktualisieren
- Wird der Regler eigenständig betrieben, ist für die Funktionen „Anheizen stoppen“ («Стоп разгон») und „Notfall“ («Авария») eine zusätzliche Stromquelle nötig (eine 9-V-Blockbatterie genügt)
- Umständliche manuelle Programmierung und Eingabe der Werte in den Speicher.
- Eigenheiten bei der manuellen Bedienung (um die Spannung zu senken, muss man sie z. B. erst um 1 Volt erhöhen und dann senken).
Komplett montiert im Gehäuse, fertig zum Anschließen des Heizelements und für den Betrieb, gibt es ihn im Online-Shop (dort gibt es auch einen Bauteilsatz zum Selbstbau).
Ein einfacher stabilisierter Leistungsregler für Heizelemente aus chinesischen Modulen
Ein Stabilisator auf Basis eines Arduino-Mikrocontrollers. Bedienung mit Tasten. Anzeige: 0,96-Zoll-LCD. Mit minimalen Lötkenntnissen selbst zu bauen. Nicht im Handel erhältlich.
Der Quellcode ist in C++ geschrieben, offen und lässt sich mit der Arduino IDE selbst ändern.
Vorteile:
- Einfacher Aufbau aus fertigen Modulen.
- Vollständig reparierbar.
- Steuerung durch Samovar über UART
- Das Programm lässt sich aktualisieren, offener Quellcode.
- Alle Bauteile des Reglers liegen auf ungefährlicher Spannung, außer den Leistungsbauteilen.
- Kann ohne Spannungstrennung an Samovar angeschlossen werden (die Spannungspegel von Arduino NANO und ESP32 müssen angepasst werden).
- Externer Anschluss „Anheizen stoppen“ («Стоп разгон»)
- Externer Anschluss „Notfall“ («Авария»)
- Kalibrierung des Voltmeters
- Möglichkeit, den Wert der Ausgangsleistung vorzugeben und zu speichern, auf den der Regler nach Ausführung des Befehls „Anheizen stoppen“ («Стоп разгон») umschaltet.
- Die Nennleistung des Heizelements wird gespeichert.
Nachteile:
- Relativ langer Start der Original-Firmware beim Betrieb mit Samovar. Empfohlen wird die angepasste Firmware, die mit dem Samovar-Sketch mitgeliefert wird.

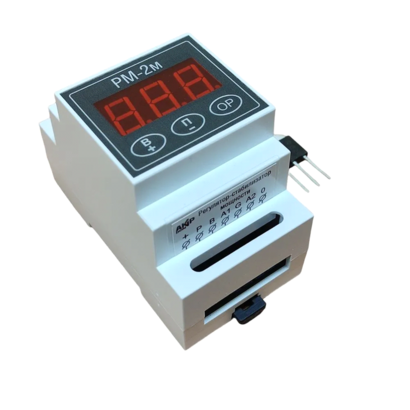

Regler RM (RM2M, RM2M-Pro)
Ein Stabilisator im 3DIN-Gehäuse für Hutschienenmontage. Manuelle Bedienung und Einstellung – mit Tasten. Informationsanzeige: eine dreistellige Anzeige. Selbst bauen lässt er sich nicht.
Der Stabilisator wird von verschiedenen Herstellern angeboten. Entsprechend unterscheiden sich Ausstattung und Garantie. Sie können entweder nur den Stabilisator (ohne Triac usw.) oder ein komplettes, betriebsbereites Gerät kaufen.
Vorteile:
- Die eingestellte Spannung wird auf plus/minus 1 Volt stabil gehalten.
- Einstellschrittweite 1 Volt
- Anzeige der von der Last aufgenommenen Leistung: von 0 bis 9,99 kW.
- Speicher für 10 Spannungsvorgaben.
- Eingebauter Spannungs-Zeit-Timer: von 0 bis 999 Minuten.
- Braucht für die Funktionen „Anheizen stoppen“ («Стоп разгон») und „Notfall“ («Авария») keine zusätzliche Stromquelle
Nachteile:
- Es gibt keinen Steuerkanal.
- Umständliche Programmierung und Eingabe der Werte in den Speicher.
Fazit.
Für den Einsatz mit Samovar werden die ersten drei Regler empfohlen. Wird die Steuerung über UART genutzt, steuert Samovar den Regler vollständig: vom Start des Anheizens über die Änderung der Spannung zu jedem Zeitpunkt bis zum Abschalten der Heizung.
Die Notabschaltung durch ein fremdes Gerät kann optional genutzt werden. Zum Beispiel beim Einsatz von Samovar mit einem PVK (Brennblase mit Dampfmantel), um die Heizung abzuschalten, wenn der Druck im Dampf-Wasser-Mantel überschritten wird. Als Sensor kann ein Kontaktmanometer dienen.
Der Regler KVIC. Bequeme manuelle Bedienung; mit der Einstellschrittweite von 0,5 Volt lässt sich die Kolonne recht genau in den Vorfluten-Modus bringen und lange in diesem Zustand halten. Bauen kann ihn aber nur ein erfahrener Elektroniker.
Der Regler RMV-k.
Ein stabil arbeitendes Gerät mit recht großer Auswahl an Ausstattungen. Zuverlässig; soweit bekannt, gibt es praktisch keine Beschwerden. Über UART an Samovar angeschlossen, ist er bequem und einfach zu steuern. Sie können ein komplett betriebsbereites Gehäuse zusammen mit den Sensoren „Anheizen stoppen“ («Стоп Разгон») und „Notfall“ («Авария») kaufen. Die Sensoren sind für den eigenständigen Betrieb des Reglers nutzbar und sind Bimetall-Thermoschalter KSD9700. Beim Anschluss an Samovar wird der Sensor „Anheizen stoppen“ nicht verwendet, da der Anschluss für die Datenleitung belegt ist – Samovar steuert den Modus „Anheizen stoppen“ dann selbst. Der Sensor „Notfall“ kann als eigenständige Option verwendet werden. Für Samovar selbst eignen sich die Sensoren nicht, sie können aber als Bauteile für eine zusätzliche Schutzstufe verwendet werden.
Auch der Regler Stab-avr steht ihm in nichts nach. Dass man ihn selbst bauen und reparieren kann, macht ihn sehr attraktiv. Eine Besonderheit dieses Reglers: Die Leistungsvorgabe wird in Watt angezeigt (und nicht in Volt wie bei den oben besprochenen Reglern).
Die Einstellschrittweite beträgt 1/200 der Nennleistung des Heizelements. Wegen der Art der Leistungsvorgabe kann der tatsächliche Wert leicht vom Sollwert von Samovar abweichen (zum Beispiel 1803 W statt 1800). Das ist völlig unkritisch.
Alle Vorteile der Regler RM (RM2M, RM2M-Pro) werden durch einen großen Nachteil zunichtegemacht: die fehlende UART-Verbindung. Und damit die Unmöglichkeit, die Spannung am Regler "von außen" vorzugeben. Die Stabilisierungsspannung lässt sich nur manuell einstellen.
Beim Betrieb mit dem RM kann Samovar den Regler nur ein-/ausschalten und das Anheizen ein-/ausschalten. Denn dieser Regler bietet keine anderen Steuermöglichkeiten durch fremde Geräte.
Empfehlungen.
Wenn Sie auch nur ein wenig Erfahrung mit dem Lötkolben haben, lohnt es sich, den Regler Stab-avr selbst zu bauen.
Wenn Sie ernsthafte Zweifel an den eigenen Fähigkeiten oder keine Zeit haben, lohnt es sich, den Regler RMV-k komplett montiert zu kaufen.
