Verwendete Spannungsregler
Samovar 7.00: Der Reglertyp wird im Konfigurator auf der Registerkarte „Regler“ («Регулятор») gewählt: KVIC, RMVK, SEM_AVR oder „Nicht verwenden“ («Не использовать»).
ACHTUNG!
Alle an Samovar angeschlossenen Regler müssen spannungsmäßig physisch getrennt sein. Das können Relais, Optokoppler, Datenbus-Isolatoren wie ADUM usw. sein.
Schließen Sie die Regler niemals direkt an, sonst gelangt die Netzspannung zu Ihnen und zu Samovar. Das Beste, was dann passieren kann, ist, dass Samovar durchbrennt.
Samovar unterstützt mehrere Varianten. In der Arduino IDE erfolgt die Auswahl über Direktiven in Samovar_ini.h. In PlatformIO können Sie eine fertige Umgebung wählen: Samovar – KVIC, Samovar_rmvk – RMVK, Samovar_sem – SEM_AVR, Samovar_no_power – ein Build ohne UART-Regler. Es kann immer nur eine Variante gewählt werden.
Spannungsregler mit Steuerung über das UART-Protokoll
Algorithmus für einen Regler mit UART.Einschalten: Samovar schaltet Relais Nr. 1 ein und wartet die Zeit
SAMOVAR_USE_POWER_START_TIME ab (standardmäßig 2000 ms; im Konfigurator ist das „Startverzögerung des Reglers, ms“ («Задержка запуска регулятора, мс») auf der Registerkarte „Regler“; bei SEM_AVR werden davor zusätzlich 3 s für den Start des Reglers eingeräumt), danach sendet es dem Regler den Arbeitsbefehl. Antwortet der Regler nicht, wird die Heizung mit der Meldung „Zeitüberschreitung des Reglerbefehls“ («Таймаут команды регулятора») abgeschaltet. Relais Nr. 4 wird separat vom Algorithmus des gewählten Modus gesteuert und muss nicht gleichzeitig einschalten.
Ausschalten: Die Relais Nr. 1 und Nr. 4 werden sofort abgeschaltet. Nach 700 ms wird dem Regler der Befehl SLEEP gesendet, nach weiteren 200 ms endet die Stoppsequenz.
Voll kompatibel mit Samovar. Die Einstellschrittweite am Encoder beträgt 0,5 Volt. Die Stabilisierung erfolgt auf 0,1 Volt genau. Er kann im Notfall von einem unabhängigen Sensor abgeschaltet werden.
2. Regler RMVK (mit Samovar funktionieren nur die Versionen Nr. 5 und 6)
Alle RMVK-Modelle haben ab Werk eine galvanische Trennung an den Steuerkontakten, für den Betrieb mit Samovar ist kein Umbau nötig.
Die Einstellschrittweite am Regler und von Samovar aus beträgt 1 Volt. Die Stabilisierung erfolgt auf 1 Volt genau. Version Nr. 6 kann im Notfall von einem unabhängigen Sensor abgeschaltet werden. Über den RMVK steuert Samovar das Anheizen, die Stabilisierung und die Notabschaltung der Heizung vollständig.
Achtung! Der RMVK arbeitet nur mit ganzen Werten, hat also eine Einstellschrittweite von 1 Volt; das bringt Besonderheiten mit sich, wenn Samovar im Modus Vorfluten arbeitet.
Kompatibel mit Samovar. Eine Besonderheit: In der Samovar-Oberfläche wird die an die Last abgegebene Leistung nicht in Volt (wie bei den beiden vorigen Reglern), sondern in Watt eingestellt und angezeigt.
Für den korrekten Betrieb mit Samovar müssen Sie den Sketch Stab-avr.ino verwenden, der mit Samovar mitgeliefert wird und im Verzeichnis ...Samovar\Stab-avr liegt
Spannungsregler ohne externe Steuerung über Protokolle.
Zum Beispiel:
RM2, RM2M, RM2-Pro (im Folgenden einfach RM
) .
Alle RM-Modelle haben ab Werk eine galvanische Trennung an den Steuerkontakten, für den Betrieb mit Samovar ist kein Umbau nötig.
Die Steuerung dieser Regler beschränkt sich auf zwei Parameter:
- Den Regler selbst ein-/ausschalten.
- Den Modus "Anheizen" starten/beenden
Die Funktion wird mit zwei Relais umgesetzt, deren Kontakte den Regler steuern. Beim Samovar-Befehl "Heizung einschalten"
schalten die Kontakte von Relais Nr. 1 den RM ein. Relais Nr. 4 schaltet den Modus "Anheizen" nur ein, wenn der Algorithmus des gewählten Modus es verlangt.
Relais Nr. 4 öffnet seine Kontakte, und der RM beendet den Anheizmodus. Ist der Durchgang beendet, schaltet Samovar den RM über die Kontakte von Relais Nr. 1 ab.
Hinweis:
- Alle genannten Regler arbeiten als eigenständige Geräte und können mit Samovar auch ohne UART-Verbindung nach dem Prinzip und Algorithmus des RM-Reglers verwendet werden.
Samovar und der Spannungsregler zeigen unterschiedliche Leistungswerte. Wie behebe ich das?
Im Großen und Ganzen ist die absolute Leistung nicht so wichtig, aber gleiche Leistungswerte an Regler und Samovar lassen sich erreichen, und im Grunde gibt es dafür nur einen Weg.
Keiner der Regler, Samovar eingeschlossen, misst die Leistung. Sie berechnen sie wie ein Taschenrechner aus zwei Werten: der aktuell am Heizelement anliegenden Spannung und dem eingegebenen Widerstandswert dieses Heizelements.
Der eingegebene Widerstand ist konstant, die Spannung ändert sich. Die ganze Einstellung läuft auf die Wahl des Heizelementwiderstands hinaus.
Sie können den berechneten Widerstand nehmen: Spannung zum Quadrat geteilt durch die Leistung. Die Spannung steht auf dem Typenschild des Heizelements. Beispiel für ein Heizelement mit 3 kW und 220 Volt: 220*220/3000=16.13333333333 Ohm.
Oder messen Sie ihn mit einem Multimeter.
Für die Regler RMVK und den einfachen Regler auf Basis chinesischer Module (Stab-avr).
Achtung! Wenn die Brennblase nicht wirklich beheizt werden soll, klemmen Sie das Heizelement ab.
- Im RMVK können Sie Leistung und Spannung eingeben, der Widerstand wird automatisch berechnet. Oder Sie geben den Widerstand ein, und die Leistung wird berechnet. Video zur Einrichtung. Sehen Sie es an, machen Sie es nach und vergessen Sie nicht, den Regler auf Anzeige in Watt umzustellen.
- Stellen Sie beim Stab-avr mit dem Potentiometer die momentane tatsächliche Netzspannung ein und geben Sie die Leistung Ihres Heizelements ein.
Achtung! Die Leistung des Heizelements muss beim Stab-avr für eine Netzspannung von 230 Volt eingegeben werden. Hat der Hersteller die Leistung im Datenblatt für 220 Volt angegeben, müssen Sie sie auf 230 Volt umrechnen.
Starten Sie Samovar – Heizung. Im Modus Anheizen etwas einzustellen ist sinnlos – die Spannung ändert sich ständig und mit ihr die Leistung. Geben Sie von Samovar aus den Befehl, am Regler eine bestimmte Spannung einzustellen (etwa 170 Volt beim RMVK oder 2000 Watt beim Stab-avr). Die Regler wechseln in den Stabilisierungsmodus.
Vergleichen Sie die in Samovar und am Regler angezeigten Leistungswerte.
Jetzt gibt es zwei Wege – entweder Sie ändern den Widerstandswert in Samovar (Weboberfläche: Seite HAUPTSEITE - Einstellungen («ГЛАВНАЯ - Настройки») - Allgemein («Основные») - Registerkarte Sonstiges («Прочие»)), was deutlich bequemer ist. Oder Sie ändern den im Regler eingegebenen Leistungswert. Ziel ist, dass die Werte am Regler und in Samovar möglichst nah beieinanderliegen.
Der Regler Kvic .
Er hat keine Leistungsanzeige. Deshalb wird nur Samovar auf die Leistung eingestellt, die Sie sehen möchten…
Das ist die erste Möglichkeit
Das ist praktisch, wenn ab und zu verschiedene Heizelemente verwendet und/oder die Heizer des Heizelements selbst umgeschaltet werden.

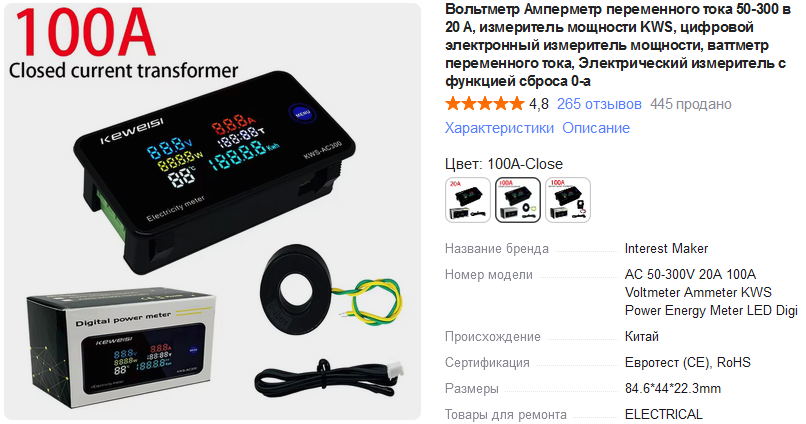

Das Spannungs- und Strommessgerät misst den aufgenommenen Strom tatsächlich und zeigt die echte Leistung auf seinem Display an. Wenn Samovar also diese Leistung anzeigen soll, ändern Sie einfach im laufenden Betrieb den Widerstandswert des Heizers in Samovar.
Siehe auch:
- Wie Sie den Regler ohne Kabel an Samovar anschließen: über Funk
