Sie können beliebige Heizelemente verwenden, die Ihr Spannungsregler steuern kann. Hier betrachten wir den gängigsten Typ.

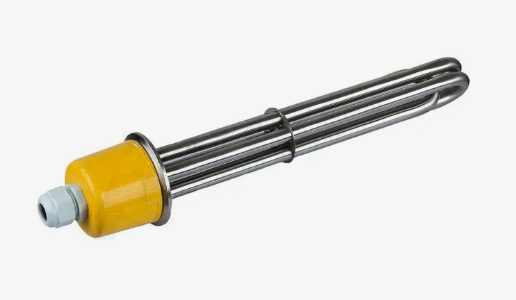

Im Russischen steht die Abkürzung ТЭН (Heizelement) für "Rohrheizkörper". Ein solches Bauteil enthält also so viele Heizer, wie es Rohre hat. Teilen Sie die Gesamtleistung des Heizelements durch die Anzahl der Rohre, erhalten Sie die Leistung eines Rohrs. Alle Rohre haben die gleiche Leistung.
In der Regel wird ein Modell mit 3 kW gewählt. Jedes Rohr hat dann 1 kW. Für 1,5"-Kolonnen ist das eine gute Wahl, denn eine 1,5 Meter hohe Kolonne braucht für den Betrieb im Vorfluten-Modus 1,2–1,4 kW. So bleibt eine Leistungsreserve.
Sie können also eine kombinierte Schaltung verwenden:
Schließen Sie zwei Rohre über den Regler an; das ergibt 2 kW. Bei der Rektifikation hält der Regler die Ausgangsspannung im Bereich von 170–180 Volt. Das reicht völlig aus, selbst wenn die Netzspannung "einbricht".
Schließen Sie das verbleibende Rohr über ein Halbleiterrelais an und steuern Sie dieses Relais über die Kontakte von Relais Nr. 4. Das ist dann das Zusatzheizelement.
Für 2"-Kolonnen reicht ein 3-kW-Heizelement bei dieser Schaltung nicht aus. Ein 4,5-kW-Element ist genau richtig.
Durch Umschalten der Rohranschlüsse können Sie deutlich leistungsstärkere Heizelemente verwenden, die dann schonender arbeiten. Halten Sie sich natürlich an das Prinzip der vernünftigen Bemessung.

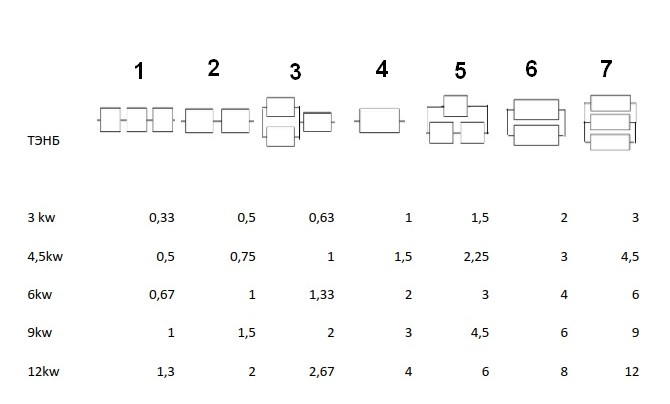

Unten finden Sie eine Tabelle möglicher Schaltungen der Heizer im Bauteil.
So lesen Sie die Tabelle – am Beispiel eines 4,5-kW-Heizelements
Wählen Sie in der linken Spalte die Leistung – 4,5 kW. Die obere Zeile zeigt anhand der Nummer das Schaltschema der Heizer.
Nummer 1 ist zum Beispiel die Reihenschaltung aller drei Heizer. Am Schnittpunkt von Zeile und Spalte steht die Leistung, die das Bauteil bei 220 Volt abgibt = 0,5 kW, also nur 500 Watt.
Schaltung Nr. 6 ergibt 3 kW an 2 Heizern und lässt einen Heizer frei – er kann als Zusatzheizelement dienen.
