Die folgende minimale Konfiguration beschreibt die Überwachung ohne automatische Steuerung des Leistungsteils.

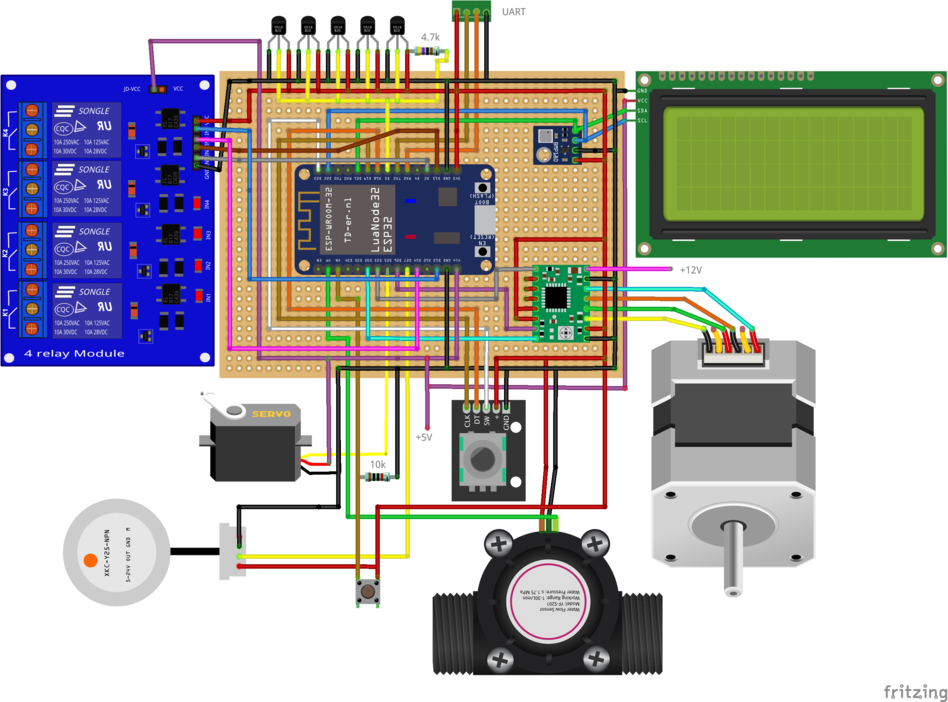

Ein Schaltplan in höherer Auflösung liegt im Release-Archiv im Ordner mit dem Fritzing-Schema.
Es wird vorausgesetzt, dass beim Bestücken der Leiterplatte mit dem ESP32 auch der Luftdrucksensor und der Summer.
eingebaut wurden. Schließen Sie als Nächstes die Temperatursensoren an. Da der Computer meist an einem Ort und die Kolonne an einem anderen steht, kann der ESP32 von einem beliebigen Handy-Ladegerät versorgt werden. Hier wird Samovar zu Ihrem Beobachter. Er zeigt Meldungen auf dem Monitor an und sendet sie an Ihr Smartphone: Anheizen beendet, Wasser aufdrehen, Stabilisierung beendet, Temperaturen überschritten, Pause und so weiter. Außerdem sehen Sie alle Temperaturen. Bricht Dampf durch, erscheint eine Meldung; es gibt Diagramme, und Sie können das Verhalten der Kolonne auswerten usw.
Für Stabilität und Sicherheit sind aber Sie zuständig. Steuern kann er noch nichts. Er informiert nur.
Samovar nur mit Temperatursensoren und Ladegerät als Versorgung zu betreiben, ist eher ein Test. So können Sie sich vergewissern, dass ESP32 und WLAN stabil arbeiten.
Für den weiteren Aufbau müssen Sie die Samovar-Platine in ein Gehäuse einbauen und ein leistungsfähigeres Netzteil verwenden. Wenn Sie eine Kühlpumpe einsetzen wollen, brauchen Sie ein 12-Volt-Netzteil mit 80–100 Watt.
Sie können zwei Netzteile verwenden: 40–50 Watt für die Samovar-Platine und den Schrittmotor und 60–70 für die Kühlpumpe.
Nächste Schritte:
Mit einem stabilisierenden Spannungsreglerkönnen Sie Samovar die Heizungssteuerung fast vollständig überlassen: Anheizen, Stabilisierung, Halten der Temperatur und Abschalten der Heizung am Ende des Prozesses.
Notabschaltung wird direkt nach dem Anschluss des Reglers dringend empfohlen.
Kühlungssteuerung automatisiert das Halten der eingestellten Temperatur am Auslauf vollständig, öffnet das Wasser zu Beginn und schließt es am Ende des Durchgangs.
Rücklauf-Füllstandssensor überwacht das Fluten der Kolonne. Zusammen mit dem Spannungsregler senkt Samovar automatisch die Heizleistung und verhindert, dass Flüssigkeit durch das TCA (Atmosphärenrohr) ausgeworfen wird. Mit diesem Sensor lässt sich die Kolonne während der gesamten Abnahme automatisch im Vorfluten-Modus halten.
