Einstellung des Motors der Schlauchpumpe.
Für die Pumpe wird ein Parameter eingestellt: die Anzahl der Schritte des Schrittmotors, die für die Abnahme von 1 ml nötig sind.

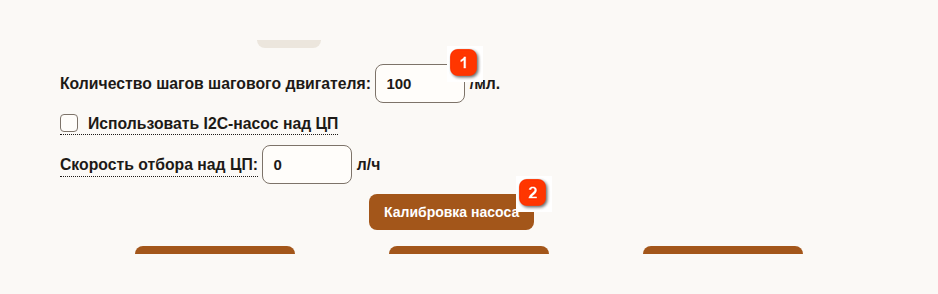

Einstellungen → Pumpe («Настройки → Насос»)
 Anzahl der Schritte des SchrittmotorsMotorschritte pro 1 ml Abnahme. Wird von Hand oder aus dem Kalibrierergebnis ausgefüllt.
|
 PumpenkalibrierungÖffnet das Fenster „Kalibrierung des Schrittmotors“ («Калибровка шагового двигателя»).
|
Sie können diesen Parameter von Hand eingeben oder die Pumpe kalibrieren: Nehmen Sie 100 ml ab, Samovar zählt die dafür gemachten Motorschritte, teilt die Zahl durch 100, und der Wert erscheint in der Zeile „Anzahl der Schritte des Schrittmotors: _____ /ml.“ («Количество шагов шагового двигателя: _____ /мл.»).
Samovar 7.00: Ist an Samovar über den I2C-Bus eine externe Pumpe angeschlossen (ein Modul
I2CStepper), erscheint auf dem Reiter ein zweiter Block: der Schalter „I2C-Pumpe über dem Pasteurisierungsabschnitt verwenden“ («Использовать I2C-насос над ЦП») und ihre Förderleistung in l/h. Ohne I2C-Pumpe ist der Block ausgeblendet. Die Schritte pro Milliliter der I2C-Pumpe werden im eigenen Speicher der Platine abgelegt (Einstellungen («Настройки») → I2CStepper, Feld „Schritte/ml“ («Шагов/мл»)) und mit der Schaltfläche „Kalibrierung der externen Pumpe“ («Калибровка внешнего насоса») auf der Seite I2CStepper kalibriert.
Kalibrierung der Pumpe
Sie können während eines echten Destillationslaufs kalibrieren, aber vor dem Befehl „Abnahme starten“ («Начать отбор») des Programms.
Warten Sie nach der Meldung „Stabilisierung abgeschlossen, die Kolonne arbeitet stabil.“ («Стабилизация завершена, колонна работает стабильно.») etwa 30-40 Minuten, leiten Sie den Pumpenausgang in ein Messgefäß und drücken Sie die Schaltfläche „Pumpenkalibrierung“ («Калибровка насоса»).

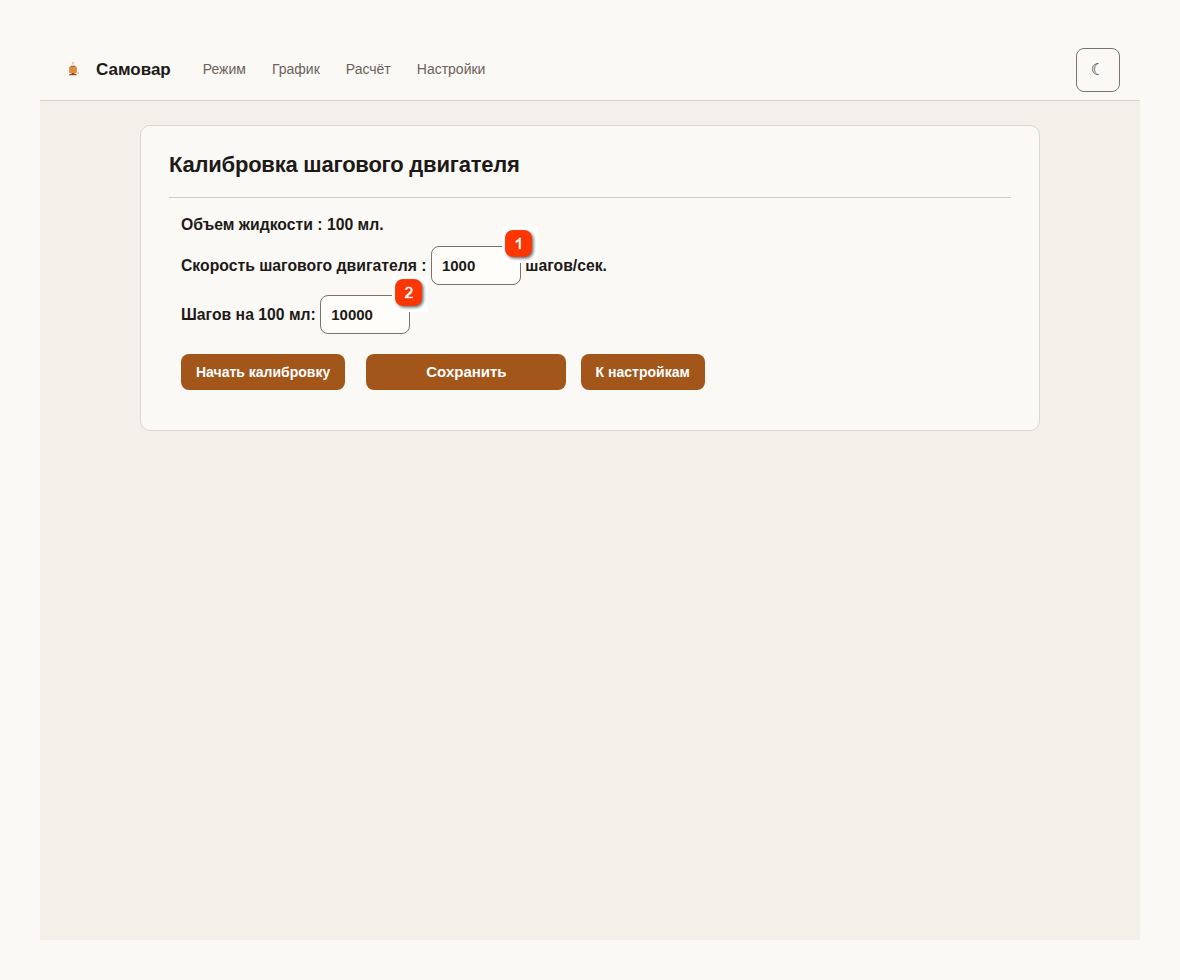

Es öffnet sich folgendes Fenster: „Kalibrierung des Schrittmotors“ («Калибровка шагового двигателя»)
Kalibrierung des Schrittmotors («Калибровка шагового двигателя»)
MotorgeschwindigkeitOptimale Geschwindigkeit des NEMA17-Motors in Schritten pro Sekunde (von 1 bis 8000).
|
Schritte pro 100 ml.Die Anzahl der Schritte für die Abnahme von 100 ml, ermittelt nach der Kalibrierung. Sie können den Wert von Hand korrigieren und „Speichern“ («Сохранить») drücken (die Zahl muss ein Vielfaches von 100 sein). Die Schaltfläche „Zu den Einstellungen“ («К настройкам») führt zur Einstellungsseite zurück.
|
Drücken Sie „Kalibrierung starten“ («Начать калибровку»). Die Pumpe läuft an. Die Beschriftung der Schaltfläche ändert sich in „100 ml festhalten“ («Зафиксировать 100 мл»). Sobald 100 ml abgenommen sind, drücken Sie die Schaltfläche „100 ml festhalten“. Samovar berechnet und speichert die Anzahl der Schritte, die für die Abnahme von 1 ml nötig sind. Das Ergebnis wird sofort in die Einstellungen geschrieben, und der ermittelte Wert erscheint im Feld „Schritte pro 100 ml“ («Шагов на 100 мл»).
Während der Kalibrierung zeigt die Statuszeile der Hauptseite „Kalibrierung“ («Калибровка») an. Nach Ende der Kalibrierung kehrt Samovar in den Zustand „Betrieb bei vollem Rücklauf“ («Работа на себя») zurück.
Danach können Sie Ihr Abnahmeprogramm mit dem Befehl „Abnahme starten“ starten und die Destillation wie gewohnt fortsetzen.
Warnung.
Während das Abnahmeprogramm läuft, ist keine Kalibrierung möglich.
Oder kalibrieren Sie ohne Destillationslauf.
Sorgen Sie für eine Flüssigkeitszufuhr zum Pumpeneingang mit mehr als 100 ml. Empfohlen werden Alkohol, Rohbrand oder Vorlauf aus früheren Läufen.
Warnung.
Die Anzahl der Schritte für die Abnahme von 1 ml wird beim Speichern der Einstellungen in die Datei samovarbackup.txt geschrieben, beim Wiederherstellen der Einstellungen aber nicht geladen. Sie wird auch nicht überschrieben. Das ist so gewollt.
Müssen Sie den früheren Wert von Hand wiederherstellen, suchen Sie in der Datei samovarbackup.txt den Parameter „StepperStepMl“; nach dem Doppelpunkt steht in Anführungszeichen die Anzahl der Schritte. Tragen Sie sie in das Feld „Anzahl der Schritte des Schrittmotors: _____ /ml.“ («Количество шагов шагового двигателя: _____ /мл.») auf dem Reiter Einstellungen («Настройки») -> Pumpe («Насос») ein (der erste Screenshot).
Tipp.
Haben Sie einen Encoder eingebaut, können Sie während der Kalibrierung die Geschwindigkeit des Schrittmotors mit dem Encoder einstellen, und wenn 100 ml erreicht sind, beendet ein Druck auf den Encoder die Kalibrierung.
Wichtig.
Es ist sehr zu empfehlen, Schlauch und Rollen der Pumpe von Zeit zu Zeit mit neutralem Silikonfett zu schmieren. Das Fett beeinflusst nicht nur die Haltbarkeit der Pumpenteile, sondern auch die Genauigkeit der Abnahme.
