Erweiterung der Möglichkeiten von Samovar durch die zusätzliche I2CStepper-Platine mit einem Schrittmotor und vier Relais.
Das Modul kann als eigenständiges Gerät verwendet werden. Es lässt sich allein über das Menü auf einem 16x2-LCD-Display und einen Drehgeber steuern oder im Verbund mit Samovar.
Der Erweiterungsbaustein wird über den I2C-Bus mit vier Leitungen an Samovar angeschlossen (wie das LCD-Display). Samovar erkennt, dass der Erweiterungsbaustein angeschlossen ist, und kann ihn steuern.
Die Firmware arbeitet mit Platinen mit Protokollversion 3. Am Bus können bis zu zehn Platinen mit I2C-Adressen von 1 bis 10 hängen: Platinen mit ungerader Adresse (1, 3, 5…) sind Rührwerke, Platinen mit gerader Adresse (2, 4, 6…) sind Pumpen (Dauerförderung oder Abfüllen eines eingestellten Volumens). Jede Platine teilt Samovar mit, was sie kann: Rührwerk, Förderung, Abfüllen, Relais, externer Sensor. Die Platinen werden einmal beim Start von Samovar gesucht; danach werden nur gefundene Platinen im Hintergrund abgefragt. Nach dem Anschluss einer neuen Platine oder einer Adressänderung drücken Sie in den Einstellungen „I2C-Geräte erneut suchen“ («Пересканировать I2C-устройства»). Ist mindestens eine Platine verfügbar, erscheint auf der Hauptseite jedes Modus die Schaltfläche „I2CStepper“. Eine zuvor gefundene Platine bleibt bis zum Neustart von Samovar in der Liste; bei Verbindungsverlust wird sie als nicht verfügbar markiert.
Im Betrieb (Rektifikationsprogramm, Lua, Modi Bier und Käse) verwendet Samovar ein Arbeitsrührwerk und eine Arbeitspumpe – die Platinen mit der niedrigsten Adresse unter den gefundenen. Sie werden beim Start des Prozesses festgelegt und ändern sich bis zu seinem Ende nicht, auch wenn während des Laufs eine Platine mit niedrigerer Adresse hinzukommt.
Im Biermodus schaltet Relais 1 die Würzepumpe ein und aus (etwa zur Zirkulation im Braukessel). Die Firmware belegt die anderen Relais nicht; Sie bestimmen deren Zweck und können sie auf der I2CStepper-Seite und über Lua schalten. Die Relaisfunktionen verwenden das Arbeitsrührwerk, wenn es Relais unterstützt, sonst die Arbeitspumpe.
Die Platineneinstellungen (Modus, Drehzahl, Lauf- und Pausenzeit des Rührwerks, Pumpenförderrate, Füllvolumen und -rate, Schritte pro Milliliter) werden im Nano gespeichert und im Reiter Einstellungen → I2CStepper («Настройки → I2CStepper») bearbeitet, siehe unten. Auf der Seite „I2CStepper“ können Sie den Motor starten und stoppen, Drehzahl und Richtung ändern, Relais schalten und die Pumpenkalibrierung öffnen.
Die Seite „I2CStepper“

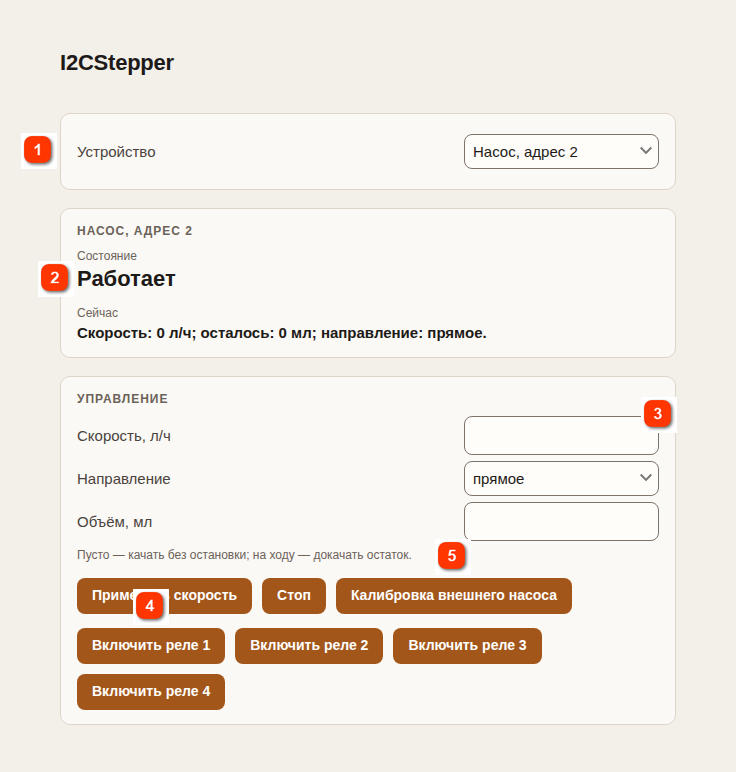

Die Seite „I2CStepper“: Die Pumpenplatine mit Adresse 2 ist gewählt
 Gerät («Устройство»)
Die Liste der am Bus gefundenen Platinen; wird bei zwei oder mehr Platinen angezeigt. Rührwerke haben eine ungerade Adresse, Pumpen eine gerade.
|
 Zustand der Platine
„Läuft“ («Работает») oder „Gestoppt“ («Остановлен»); darunter die aktuelle Pumpengeschwindigkeit und das Restvolumen.
|
 Geschwindigkeit und Volumen
Pumpengeschwindigkeit in l/h, Richtung und Volumen in ml. „Geschwindigkeit übernehmen“ («Применить скорость») ändert die Geschwindigkeit der laufenden Pumpe; „Stopp“ («Стоп») hält sie an.
|
 Relais 1–4
Vier Schaltflächen schalten die Relais 1–4 der gewählten Platine; sie erscheinen, wenn die Platine Relais unterstützt.
|
 Kalibrierung der externen Pumpe
Nur für Pumpenplatinen: öffnet die Kalibrierseite für „Schritte/ml“ («Шагов/мл») der gewählten Platine.
|
Werden zwei oder mehr Platinen gefunden, erscheint oben die Liste „Gerät“ («Устройство») – wählen Sie darin die Platine, mit der Sie arbeiten: „Rührwerk, Adresse N“ («Мешалка, адрес N») oder „Pumpe, Adresse N“ («Насос, адрес N»). Bei nur einer Platine ist die Liste ausgeblendet. Ist die gewählte Platine nicht verfügbar, wird statt des Bedienfelds die Meldung „Der gewählte I2CStepper ist nicht verfügbar“ («Выбранный I2CStepper недоступен») angezeigt – eine andere Platine wird nicht automatisch eingesetzt, öffnen Sie die Seite erneut von der Hauptseite, um eine verfügbare Platine zu wählen, oder verwenden Sie die Liste „Gerät“ («Устройство»).
Für die gewählte Platine werden Typ, Adresse, Zustand („Läuft“ («Работает») oder „Gestoppt“ («Остановлен»)), Richtung und aktuelle Geschwindigkeit angezeigt: U/min beim Rührwerk, l/h bei der Pumpe. Bei der Pumpe erscheint auch das Restvolumen in ml. Die Daten werden alle zwei Sekunden aktualisiert.
Bedienung. Geben Sie beim Rührwerk „Drehzahl, U/min“ («Скорость, об/мин»), bei der Pumpe „Förderrate, l/h“ («Скорость, л/ч») und für eine Dosierung „Volumen, ml“ («Объём, мл») ein. Ein leeres Volumen bedeutet Dauerförderung; bei einer laufenden Pumpe geben Sie das Restvolumen ein. Wählen Sie „Richtung“ («Направление») und drücken Sie „Starten“ («Запустить») oder „Geschwindigkeit übernehmen“ («Применить скорость»). Gehört der Antrieb zu einem Prozess, bestimmt das Programm das Volumen; die neue Geschwindigkeit und Richtung ersetzen die Programmwerte. Während einer NBK-Sitzung ändern Sie die Geschwindigkeit der Arbeitspumpe auf der NBK-Seite. „Stopp“ («Стоп») stoppt den Antrieb; bei einem im Prozess manuell gestoppten Rührwerk gibt „Steuerung an das Programm zurückgeben“ («Вернуть управление программе») die Steuerung an den Zeitplan zurück. Eine Pumpe mit null Schritten pro Milliliter kann nicht starten.
Relais. Unterstützt die Platine Relais, stehen vier Schaltflächen „Relais N einschalten“ («Включить реле N») / „Relais N ausschalten“ («Выключить реле N») zur Verfügung (N ist 1–4). Im Biermodus steuert Relais 1 der Arbeitsplatine die Würzepumpe. Alle vier Relais sind auch über Lua zugänglich.
Kalibrierung der externen Pumpe. Die Schaltfläche gibt es nur für Pumpenplatinen, die Abfüllen unterstützen. Sie öffnet die Kalibrierseite für die gewählte Platine: Stellen Sie einen Messbehälter bereit, stellen Sie die Motorgeschwindigkeit ein und drücken Sie „Kalibrierung starten“ («Начать калибровку») – die Pumpe beginnt zu fördern. Sobald genau 100 ml aufgefangen sind, drücken Sie „100 ml festhalten“ («Зафиксировать 100 мл»): Samovar berechnet „Schritte/ml“ und schreibt den Wert in den Speicher des Nano. Wiederholen Sie die Kalibrierung nach einer Änderung der Mikroschritte des Treibers, des Motors, des Pumpenkopfs oder des Schlauchs.
Einstellungen von Samovar
Einstellungen → I2CStepper. Die Registerkarte „Einstellungen Nano I2CStepper“ («Настройки Nano I2CStepper») zeigt die Einstellungen, die im Speicher der Platine selbst liegen. Die Schaltfläche „I2C-Geräte neu suchen“ («Пересканировать I2C-устройства») durchsucht den Bus erneut nach Platinen (zum Beispiel nach dem Anschließen einer neuen). Bei mehreren Platinen wählen Sie die gewünschte in der Liste „Gerät“. Felder:
„Adresse am I2C-Bus“ («Адрес на шине I2C») liegt zwischen 1 und 10. Eine ungerade Adresse macht die Platine zum Rührwerk, eine gerade zur Pumpe; belegte Adressen sind nicht wählbar. Starten Sie nach dem Speichern einer neuen Adresse den Nano neu und drücken Sie einmal „I2C-Geräte erneut suchen“ («Пересканировать I2C-устройства»): In den Einstellungen wird die Platine unter der neuen Adresse ausgewählt.
„Aufgabe der Pumpe“ («Что делает насос») bietet „Dauerförderung“ («Постоянная подача») oder „Volumen füllen“ («Наполнение объёма»); das Feld erscheint nur bei gerader Adresse. Bei ungerader Adresse wird automatisch der Rührwerksmodus gewählt. Diese Einstellungen bestimmen den autonomen Nano-Betrieb; Samovar-Befehle können eigene Modi und Parameter vorgeben.
„Motorschritte pro 1 ml“ («Шагов мотора на 1 мл») ist der Kalibrierfaktor der Pumpe zur Umrechnung von Millilitern und Litern pro Stunde in Motorschritte. Er wird durch Kalibrierung (siehe oben) oder manuell gesetzt. Bei null kann die Pumpe nicht starten.
„Drehzahl, U/min“ («Скорость, об/мин»), „Laufzeit, s“ («Работа, с») und „Pause, s“ («Пауза, с») sind die Rührwerksparameter für den autonomen Betrieb. Laufzeit 0 bedeutet Dauerbetrieb. Bei einer Laufzeit größer null und Pause 0 läuft ein Zyklus, dann stoppt das Rührwerk; bei einer Pause größer null werden die Zyklen wiederholt.
„Förderrate, ml/h“ («Скорость подачи, мл/ч») gilt für Dauerförderung; „Volumen, ml“ («Объём, мл») und „Förderrate, ml/h“ («Скорость, мл/ч») gelten für das Füllen eines vorgegebenen Volumens. „Sanftes Beschleunigen und Bremsen“ («Плавный разгон и торможение») aktiviert langsame Geschwindigkeitsänderungen beim Start und Stopp.
Die Schaltfläche „In Nano speichern“ («Сохранить в Nano») schreibt die Felder in den nichtflüchtigen Speicher der Platine; sie bleiben nach einem Neustart von Samovar wie auch der Platine erhalten.
Einstellungen → Pumpe («Настройки → Насос»). Wird eine I2C-Pumpe gefunden, erscheinen auf der Registerkarte zwei Felder für die Rektifikation:
„I2C-Pumpe über der Pasteurisierungssektion verwenden“ («Использовать I2C-насос над ЦП») – die Pumpe nimmt an der Rektifikation teil, wenn sie beim Start von Samovar erkannt wurde: Bei der Vorlaufabnahme wird sie zur Hauptpumpe, beim Mittellauf und beim Vorfluten arbeitet sie zusammen mit der lokalen Pumpe.
„Abnahmegeschwindigkeit über der Pasteurisierungssektion“ («Скорость отбора над ЦП») – die konstante Geschwindigkeit der I2C-Pumpe auf Mittellaufzeilen B und Vorflutzeilen C. Auf der Vorlaufzeile H wird die Geschwindigkeit der Programmzeile selbst verwendet.
Die Geschwindigkeit in Litern pro Stunde wird für diese Pumpe über „Schritte/ml“ aus dem Speicher des Nano in Schritte umgerechnet.
Mobile Apps und Website
Die Samovar-Apps und die Samovar-Steuerseite auf der Website samovar-tool.ru erhalten alle fünf Sekunden die Liste der Platinen und ihren Zustand (Verfügbarkeit, Modus, Geschwindigkeit, Restmenge, Relaismaske) und ermöglichen es, eine Platine zu starten und zu stoppen und die Relais zu schalten. Die Nano-Einstellungen und die Kalibrierung sind über die Apps nicht verfügbar – nur über die Weboberfläche von Samovar. Wird ein Befehl abgelehnt, kommt der Grund in den Meldungen von Samovar in der Form „Blynk V37 a=N: Code“ («Blynk V37 a=N: код») an.
Schaltplan und Anschluss

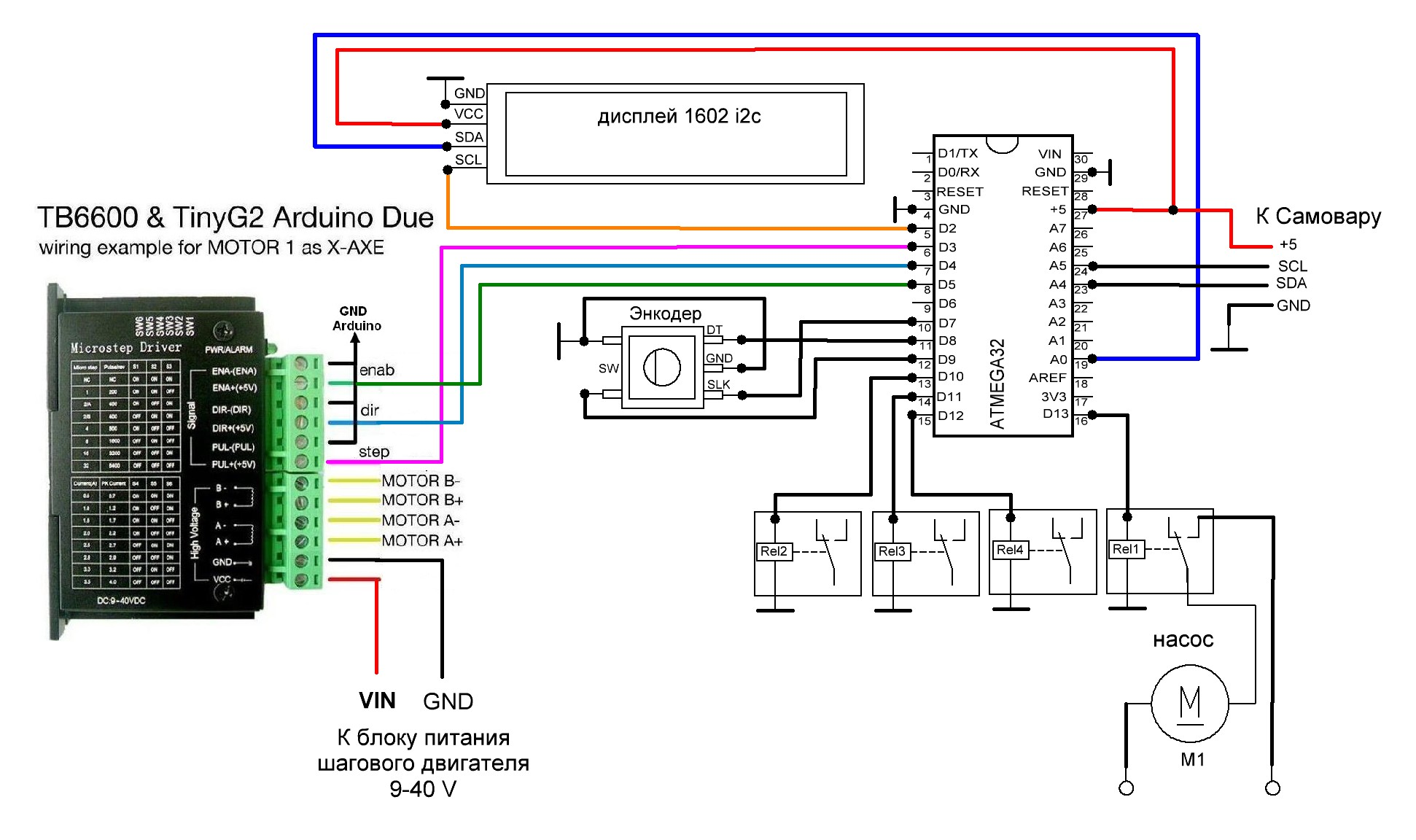

Anschlussplan
Pinbelegung für den Anschluss der Peripherie:
// Pins für I2C Master - Anschluss des Displays und eventuell weiterer Geräte
// SDA_PIN 0 //A0
// SCL_PIN 2 //D2
// Pins für I2C Slave - Verbindung mit Samovar
// SDA_PIN A4
// SCL_PIN A5
// Pins für den Schrittmotor
#define STEPPER_STEP 3
#define STEPPER_DIR 4
#define STEPPER_EN 5
//Pins für die Relais
#define MIXER_PUMP_PIN 13 // RELE_PIN1
#define RELE_PIN2 10 // RELE_PIN2
#define RELE_PIN3 11 // RELE_PIN3
#define RELE_PIN4 12 // RELE_PIN4
// Pins für den Drehgeber
#define ENC_CLK 7 //S2
#define ENC_DT 8 //S1
#define ENC_SW 9 //KEY
Tipp.
Wenn Sie den Erweiterungsbaustein als eigenes Gerät in einem eigenen Gehäuse nutzen wollen, ist es sinnvoll, ihn mit einem USB-A-B-Kabel (Computer - Drucker) an Samovar anzuschließen. Die Modulversorgung (+/- 5 Volt) und die beiden Signale des I2C-Busses werden direkt am Display von Samovar abgegriffen. Am Gehäuse von Samovar wird eine USB-B-Buchse eingebaut.
Am Gehäuse des Erweiterungsbausteins wird eine USB-A-Buchse eingebaut.
So erhält der Arduino Nano beim Anschluss an Samovar gleichzeitig Versorgung und I2C-Bus. Beim Einsatz als eigenständiges Gerät wird statt Samovar ein separates Netzteil verwendet, zum Beispiel ein Handy-Ladegerät.
Bei einem eingebauten Netzteil wird an dessen Ausgang eine USB-B-Buchse gesetzt, und die Versorgung erfolgt über dasselbe USB-A-B-Kabel; so ist ausgeschlossen, dass versehentlich +5 Volt in Samovar eingespeist werden.
Peripherie.
Der Relaisblock wird mit 5 Volt betrieben, vorzugsweise mit Optokoppler-Ansteuerung. Sie können auch 12-Volt-Relais verwenden, verdrahtet wie bei Samovar.
Es kann jede Pumpe verwendet werden: mit Gleichstrommotor oder mit Wechselstrommotor, ein- oder dreiphasig. Der Pumpenmotor wird über ein Relais und dann über einen beliebigen Leistungsschalter gestartet und gestoppt: ein Schütz oder ein Halbleiterrelais. Für kleine Mengen kommt die Magnetkupplungspumpe 15RM in Frage. Edelstahl, leise, mit guter Förderleistung.
Für das Rührwerk oder die NBK kann jeder bipolare Schrittmotor verwendet werden, sofern Leistung und Drehmoment ausreichen. Empfohlen wird ein Nema 23 mit passendem Treiber.
Den aktuellen Sketch für den Arduino Nano, der den Schrittmotor und die vier Relais steuert, können Sie über diesen Link . Erforderlich ist Protokoll v3. Prüfen Sie nach dem Flashen des Nano Adresse, Modus und „Motorschritte pro 1 ml“ («Шагов мотора на 1 мл»). Die Platine dient hauptsächlich als Erweiterung für Samovar. Verwenden Sie die mit Samovar gelieferten Bibliotheken.
Steuerung aus Lua
Die Funktionen stehen zur Verfügung, wenn die Firmware mit Lua gebaut ist (siehe
Über die Skriptsprache Lua). Die Rührwerksfunktionen arbeiten mit dem Arbeitsrührwerk, die Pumpenfunktionen mit der Arbeitspumpe (die Platinen mit der niedrigsten Adresse, siehe oben). Alle Startfunktionen geben 1 zurück, wenn die Platine den Befehl angenommen hat, und 0, wenn nicht – auch dann, wenn die benötigte Platine nicht am Bus ist.
set_stepper_by_time(rpm, direction, time) – Rührwerk starten: rpm – Drehzahl in Umdrehungen pro Minute (die zulässige Drehzahl prüft der Nano), direction – Richtung 0 oder 1, time – Laufzeit in Sekunden. Bei time = 0 dreht sich das Rührwerk ununterbrochen bis zu einem Stoppbefehl, rpm = 0 stoppt das Rührwerk. Sind Drehzahl oder Richtung des Rührwerks auf der Seite „I2CStepper“ manuell eingestellt, ersetzen sie die vom Skript übergebenen Werte.
set_stepper_target(spd, direction, target) – Pumpe im Abfüllmodus starten: spd – Geschwindigkeit in Schritten pro Sekunde (bis 18000), direction – Richtung 0 oder 1, target – Schrittzahl. Bei spd = 0 oder target = 0 stoppt die Pumpe. Die Funktion steuert nicht den Standard-Schrittmotor von Samovar.
get_stepper_status() – wie viele Schritte die Pumpe noch machen muss (0 – sie steht oder es gibt keine Platine).
i2cpump_start(rate, volume) – volume ml mit rate l/h fördern, umgerechnet in Schritte über „Schritte/ml“ aus dem Speicher des Nano. Gibt 0 zurück, wenn die Pumpenplatine nicht angeschlossen oder nicht kalibriert ist oder die Argumente ungültig sind.
i2cpump_stop() – Pumpe stoppen.
i2cpump_get_speed() – aktuelle Pumpengeschwindigkeit in Schritten pro Sekunde.
i2cpump_get_target_ml() – das mit dem letzten Befehl i2cpump_start eingestellte Volumen, ml.
i2cpump_get_remaining_ml() – wie viel noch zu fördern ist, ml.
i2cpump_get_running() – 1, wenn die Pumpe läuft, sonst 0.
set_mixer_pump_target(Val) – das erste Relais – die Würzepumpe – einschalten (1) oder ausschalten (0).
get_mixer_pump_status() – Zustand des ersten Relais: 0 oder 1; 255, wenn es keine Platine mit Relais gibt.
set_i2c_rele_state(Num, Val) – Relais Num (1–4) einschalten (1) oder ausschalten (0). Gibt 1 zurück, wenn der Befehl ausgeführt wurde.
get_i2c_rele_state(Num) – Zustand des Relais Num (1–4): 0 oder 1; 255, wenn es keine Platine mit Relais gibt.
check_I2C_device(Addr) – prüfen, ob das Gerät mit der Adresse Addr am I2C-Bus antwortet; gibt die Adresse zurück, wenn das Gerät gefunden wurde.
Achtung. Die Relais werden vom Arbeitsrührwerk bedient, wenn es Relaisunterstützung gemeldet hat, sonst von der Arbeitspumpe. Funktionen, die den Zustand ändern, werden im Lua-Simulationsmodus und während Samovar den Modus wechselt nicht ausgeführt.
Beispiel: set_stepper_by_time(60, 0, 0) – Rührwerk ununterbrochen mit 60 U/min drehen; set_stepper_by_time(0, 0, 0) – es stoppen. i2cpump_start(6, 250) – 250 ml mit 6 l/h fördern; solange i2cpump_get_running() == 1 ist, läuft die Pumpe.
