Registros y gráficos en la nube
Consulta de la información en la nube.
Para que Samovar envíe el registro a la nube, obtenga un token de dispositivo e introdúzcalo en el campo «Token de Blynk» («Токен Blynk») de la pestaña
Ajustes → Otros («Настройки → Прочие»). Para ver este registro en su perfil, añada el dispositivo en el sitio web
www.samovar-tool.ru, en el menú «Usuario → Dispositivos».
Mientras el token está configurado y hay conexión con el servidor, al escribir el registro local Samovar envía datos y mensajes a la nube, donde se pueden ver en el sitio web
www.samovar-tool.ru, en la página «Registros» (
samovar-tool.ru/logi/).
Un usuario del sitio web puede tener varios Samovar si el administrador del sitio ha aumentado el límite de dispositivos (uno por defecto, consulte
Aplicaciones móviles y sitio web). La página «Registros» muestra los procesos del dispositivo seleccionado en el menú «Usuario → Dispositivos». Para abrir el archivo de otro Samovar, selecciónelo primero allí.
Mientras el token está configurado y hay conexión a internet, durante un proceso las líneas del registro se envían automáticamente cada 4 segundos. Si Samovar se ha reiniciado durante un proceso y el calentamiento se vuelve a encender en menos de 30 minutos, la grabación continúa en la misma sesión.
En el gráfico, las pausas nuevas se muestran como un intervalo con el motivo, el resultado y la duración. Si no se ha recibido parte de los datos o se ha cambiado la hora del dispositivo, puede quedar una marca suelta en lugar de un intervalo.

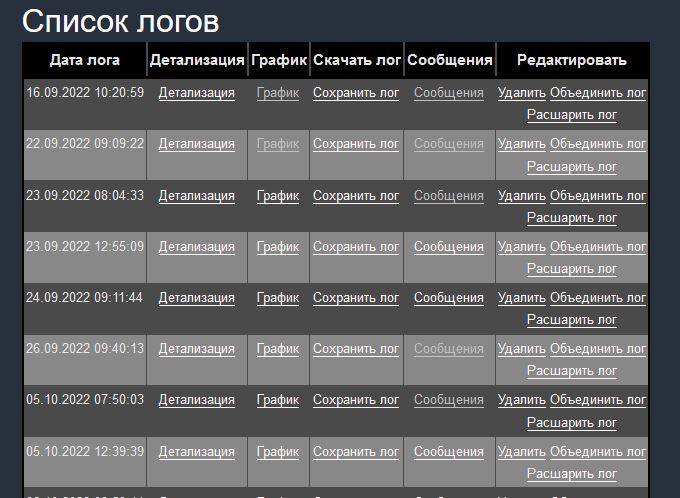

La lista de registros en la nube («Lista de registros») tiene este aspecto:
Detalles: el programa de extracción e información adicional («nota del proceso»)
Gráfico: se construirá un gráfico del proceso.
Mensajes: todos los mensajes que aparecieron durante este proceso.
CSV: el archivo del registro se descargará a su ordenador. El nombre del archivo es data.csv
La columna «Acceso» muestra si el registro es compartido o privado. En la columna «Acciones»:
Compartir: permitir que cualquiera que tenga el enlace a este registro pueda verlo. Se puede deshacer.
Fusionar con el anterior: unir el registro con el anterior. No se puede deshacer.
Eliminar: eliminar este registro. No se puede deshacer.
Los registros y los gráficos solo están disponibles para usted, pero puede compartirlos con otros participantes.
Para compartir un registro:
Pulse «Compartir». Responda que sí a la pregunta «¿Hacer el registro accesible para todos?».
La etiqueta «Compartir» cambiará a «Hacer privado» y en la columna «Acceso» aparecerá «Compartido».
Abra el registro, por ejemplo en «Detalles», copie el enlace de la barra de direcciones del navegador y envíelo por cualquier medio a la persona con la que quiera compartirlo.
Cualquiera que tenga el enlace podrá ver el gráfico y descargar el archivo del registro, data.csv
Para prohibir la visualización: pulse «Hacer privado» y responda que sí a la pregunta «¿Hacer privado el registro?»; la etiqueta cambiará a «Compartir». El registro dejará de estar disponible para los demás.
Detalles

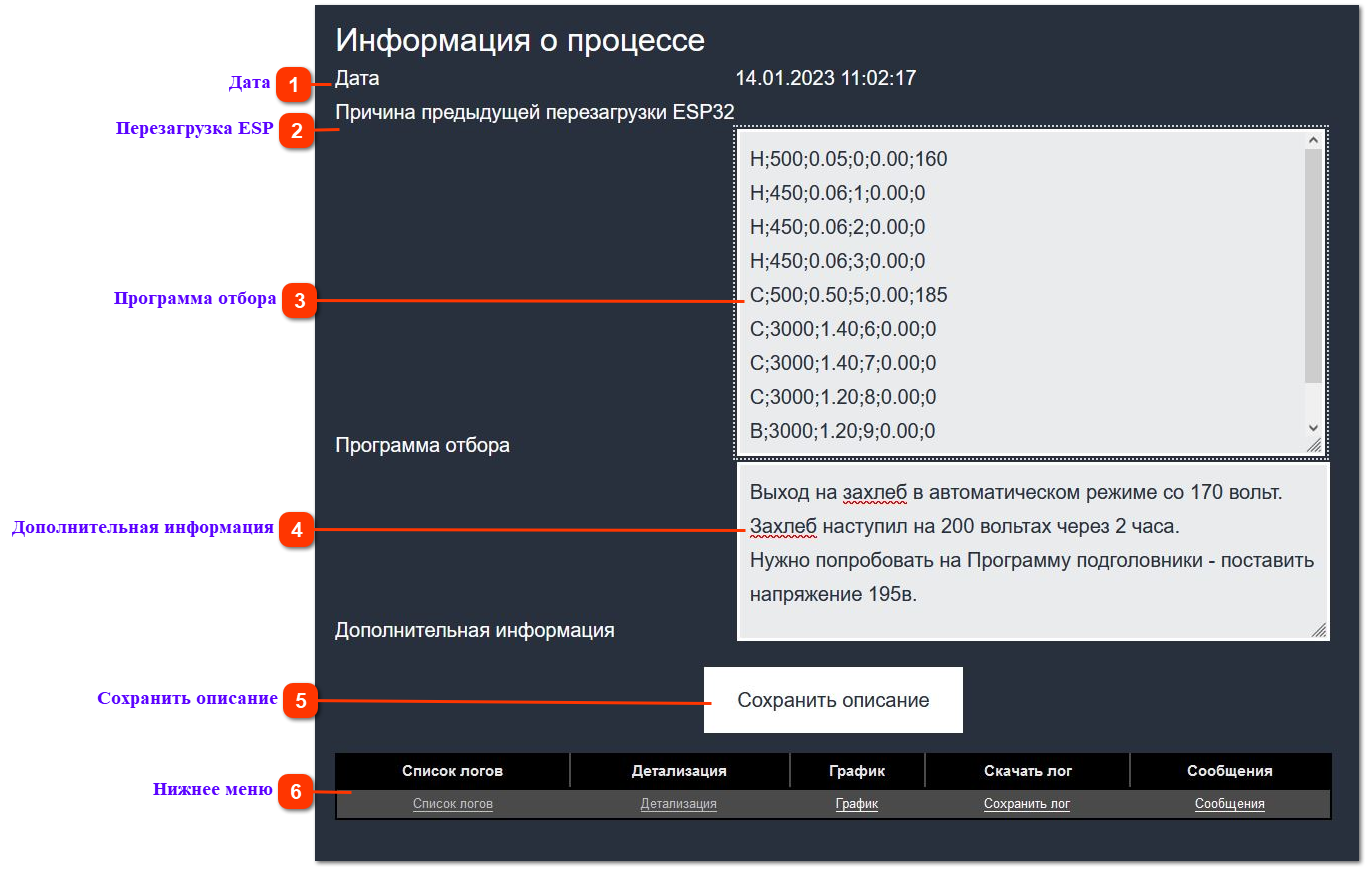

Al hacer clic en «Detalles» se abre la tarjeta «Información del proceso».
1. Fecha
La fecha y la hora de inicio del proceso. La hora de inicio se registra según la
condición de inicio de la grabación del registro local. Debajo se indica el modo de funcionamiento.
2. Motivo del reinicio anterior del ESP32
Puede mostrarse el motivo por el que Samovar dejó de funcionar.
3. Programa de extracción
El programa de extracción en formato de texto. Se puede copiar y usar en otro proceso pegándolo en el campo de texto de la pestaña «Programa» («Программа»). No se puede editar.
4. Información adicional
Una descripción del programa de extracción en formato de texto. Texto libre. Se puede editar.
5. Guardar descripción
Púlselo después de editar la descripción del programa de extracción y confirme la pregunta «¿Guardar la descripción?» para guardar los cambios.
6. Menú del registro
← Lista de registros: volver a la ventana anterior con la lista de todos los registros
Detalles: esta misma ventana
Gráfico: ver el gráfico de este proceso en concreto
Mensajes: todos los mensajes que aparecieron durante este proceso.
Descargar CSV: descargar el archivo del registro data.csv.
Gráfico
Además de los del gráfico local, al gráfico de la nube se añaden los siguientes datos (algunas series están ocultas; se activan haciendo clic en la leyenda):
- Velocidad de extracción
- Caudal de agua
- Tensión/Potencia.
- Graduación en la caldera
- Graduación en la extracción (los datos solo son válidos para el modo «Destilación» («Дистилляция»))
- Temperatura del TCA, presión atmosférica.
En el gráfico se marcan los cambios de línea del programa, las pausas (motivo, resultado, duración) y, en el modo Elaboración de queso, el punto de floculación.
Las condiciones de inicio de la grabación son las mismas que para el registro
local. Las temperaturas se muestran en la escala izquierda y los porcentajes en la derecha. La escala se cambia con la rueda del ratón o seleccionando una zona con el ratón. Los datos se guardan en la nube y la imagen del gráfico la construye el navegador en su ordenador.
Cuantos menos datos, más rápida su conexión a internet y más potente su ordenador, más rápido se construye el gráfico.

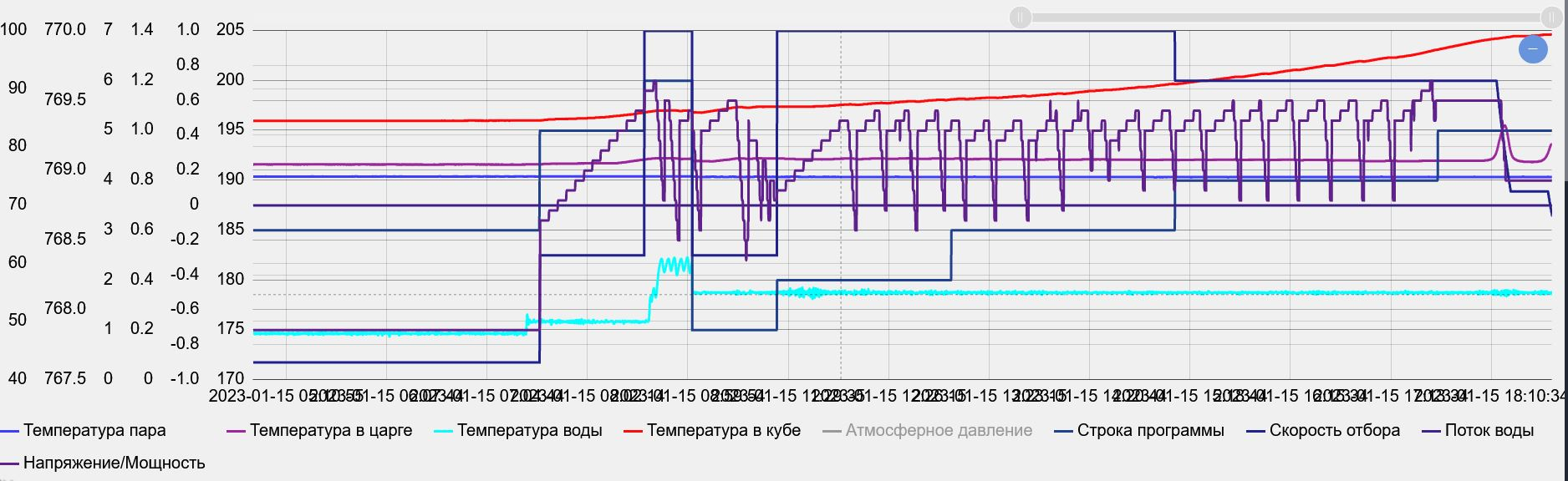

Ejemplo de gráfico:
El ejemplo muestra los cambios de línea del programa (líneas verticales), la bajada de la graduación en la caldera durante la extracción y una pausa hacia las 14:30, durante la cual bajaron las temperaturas del vapor y del agua.
Mensajes
Si se le ha pasado un mensaje, aquí puede ver el historial. Por ejemplo: por qué el calentamiento se apagó «de repente».

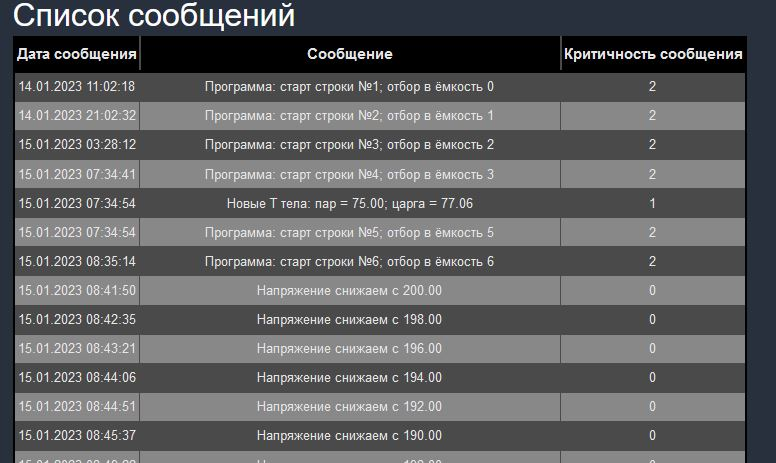

Ejemplo:
Fragmento de la ventana de mensajes: inicio de las líneas del programa, una pausa y el fin del calentamiento.
Preguntas y respuestas. FAQ
¿Cuánto tiempo se guardan los registros en la nube?
Los registros de menos de 21 minutos se eliminan 3 días después de su finalización. Los demás se guardan indefinidamente.
¿Una elaboración en el modo «Cerveza» («Пиво») aparece por sí sola en el diario del área personal del sitio web?
Sí. Una sesión iniciada en el modo «Cerveza» crea automáticamente una entrada en el diario del «Área del cervecero» del sitio web, a partir de los mismos datos que llegan a esta página (pasos de maceración, hervido con los mensajes «¡Añada el lúpulo!» («Засыпьте хмель!»), enfriamiento); el dispositivo no envía nada adicional. Más detalles en la página
Diario de elaboración de cerveza en el sitio web y en las aplicaciones.
