Journaux et graphiques dans le cloud


Consultation des informations dans le cloud.

Pour que Samovar envoie le journal dans le cloud, obtenez un jeton d'appareil et saisissez-le dans le champ « Jeton Blynk » («Токен Blynk») de l'onglet Réglages → Divers («Настройки → Прочие»). Pour consulter ce journal dans votre profil, ajoutez l'appareil sur le site www.samovar-tool.ru dans le menu « Utilisateur → Appareils ».
Tant que le jeton est défini et que la connexion au serveur est établie, Samovar, en écrivant le journal local, envoie les données et les messages dans le cloud, où ils peuvent être consultés sur le site www.samovar-tool.ru, page « Journaux » (samovar-tool.ru/logi/).
Un même utilisateur du site peut avoir plusieurs Samovar si l'administrateur du site a relevé la limite d'appareils (un seul par défaut, voir Applications mobiles et site). La page « Journaux » affiche les processus de l'appareil sélectionné dans le menu « Utilisateur → Appareils ». Pour ouvrir les archives d'un autre Samovar, sélectionnez-le d'abord à cet endroit.
Tant que le jeton est défini et que la connexion internet est disponible, les lignes du journal sont envoyées automatiquement toutes les 4 secondes pendant un processus. Si Samovar a redémarré pendant un processus et que le chauffage est rallumé dans les 30 minutes, l'enregistrement se poursuit dans la même session.
Sur le graphique, les nouvelles pauses sont représentées par un intervalle avec la cause, le résultat et la durée. Si une partie des données n'a pas été reçue ou si l'heure de l'appareil a été modifiée, un simple repère peut subsister au lieu d'un intervalle.

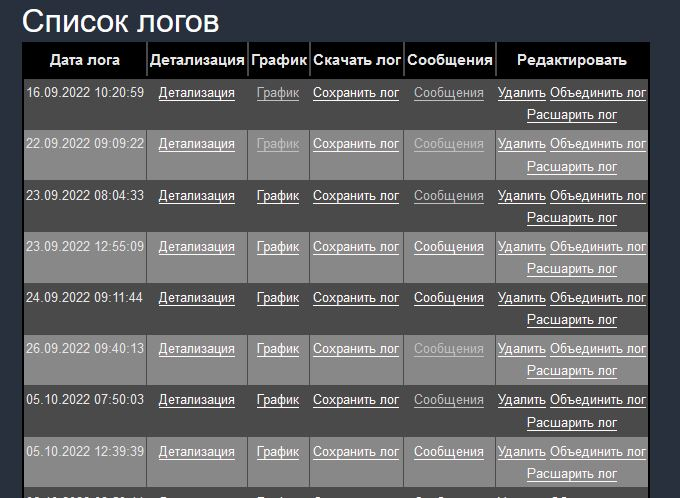

La liste des journaux dans le cloud (« Liste des journaux ») se présente ainsi :


Détails - le programme de soutirage et des informations complémentaires (« aide-mémoire du processus »)
Graphique - un graphique du processus est construit.

Messages - tous les messages apparus pendant ce processus.

CSV - le fichier journal est téléchargé sur votre ordinateur. Le nom du fichier est data.csv

La colonne « Accès » indique si le journal est partagé ou privé. Dans la colonne « Actions » :
Partager - permettre à toute personne disposant du lien vers ce journal de le consulter. Action réversible.

Fusionner avec le précédent - fusionner le journal avec le précédent. Action irréversible.

Supprimer - supprimer ce journal. Action irréversible.

Les journaux et graphiques ne sont accessibles qu'à vous, mais vous pouvez les partager avec d'autres participants.

Pour partager un journal :
Appuyez sur « Partager ». Répondez oui à la question « Rendre le journal accessible à tous ? ».
Le libellé « Partager » devient « Rendre privé », et « Partagé » apparaît dans la colonne « Accès ».
Ouvrez le journal, par exemple sur « Détails », copiez le lien depuis la barre d'adresse du navigateur et envoyez-le par n'importe quel moyen à la personne avec qui vous voulez le partager.
Toute personne disposant du lien pourra consulter le graphique et télécharger le fichier journal - data.csv

Pour interdire la consultation : appuyez sur « Rendre privé » et répondez oui à la question « Rendre le journal privé ? » ; le libellé redevient « Partager ». Le journal n'est plus accessible aux autres.

Détails

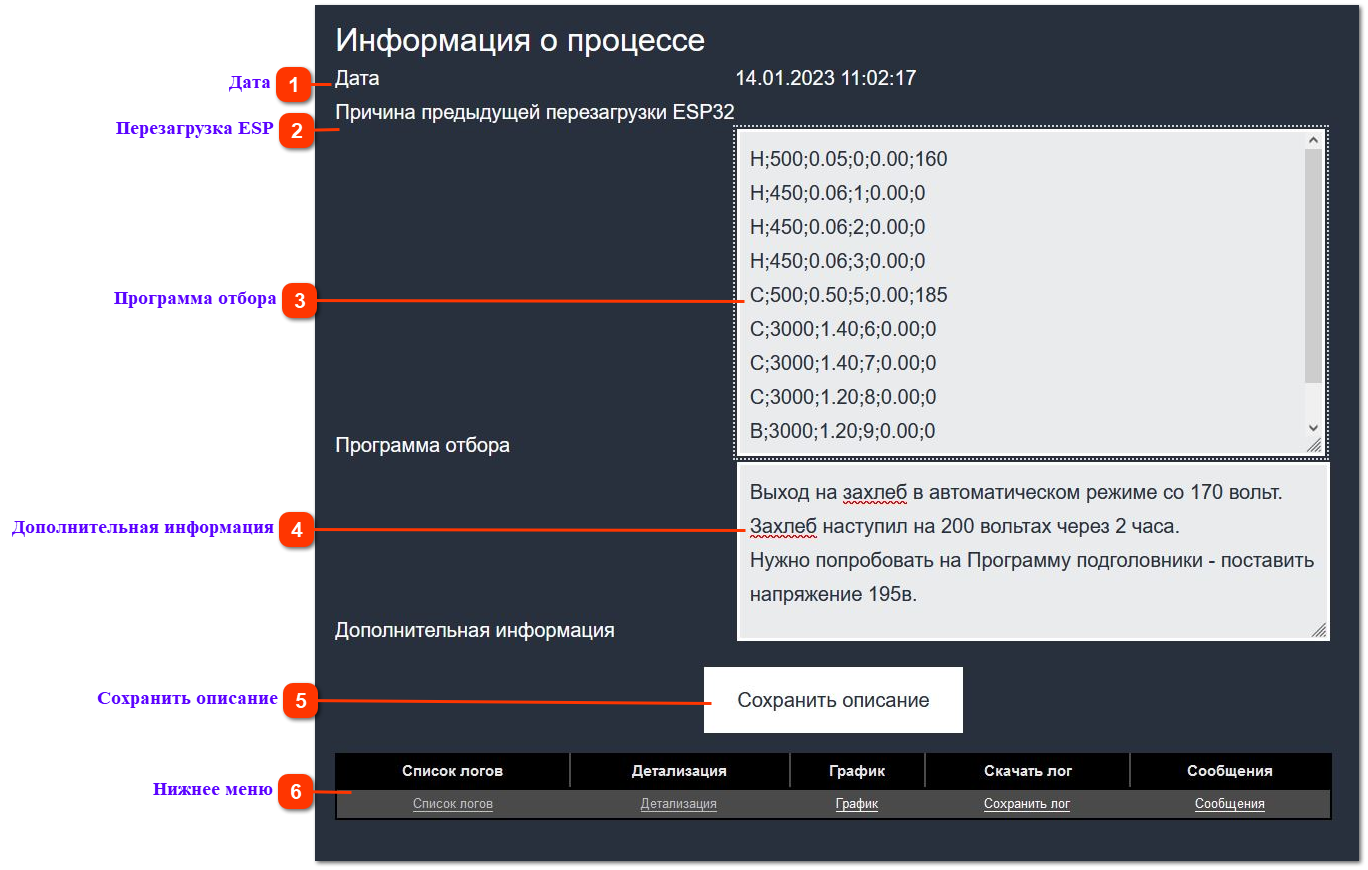

Un clic sur « Détails » ouvre la carte « Informations sur le processus ».

Journaux et graphiques dans le cloud

1. Date
La date et l'heure de démarrage du processus. L'heure de démarrage est enregistrée selon la condition de démarrage de l'enregistrement du journal local. Le mode de fonctionnement est indiqué en dessous.

2. Cause du redémarrage précédent de l'ESP32
La raison de l'arrêt de Samovar peut y être indiquée.

3. Programme de soutirage
Le programme de soutirage au format texte. Il peut être copié et réutilisé dans un autre processus en le collant dans le champ de texte de l'onglet « Programme » («Программа»). Non modifiable.

4. Informations complémentaires
Une description du programme de soutirage au format texte. Texte libre. Modifiable.

5. Enregistrer la description
Appuyez après avoir modifié la description du programme de soutirage et confirmez la question « Enregistrer la description ? » pour enregistrer les changements.

6. Menu du journal
← Liste des journaux - retour à la fenêtre précédente avec la liste de tous les journaux
Détails - cette fenêtre même
Graphique - consulter le graphique de ce processus précis

Messages - tous les messages apparus pendant ce processus.
Télécharger le CSV - télécharger le fichier journal data.csv.

Graphique

Par rapport au graphique local, les données suivantes sont ajoutées au graphique dans le cloud (certaines séries sont masquées ; on les affiche en cliquant sur la légende) :
- Débit de soutirage
- Débit d'eau
- Tension/Puissance.

- Titre alcoométrique dans le bouilleur
- Titre alcoométrique du soutirage (données pertinentes uniquement en mode « Distillation » («Дистилляция»))
- Température TCA, pression atmosphérique.
Le graphique signale les changements de ligne de programme, les pauses (cause, résultat, durée) et, en mode Fabrication du fromage, le point de floculation.

Les conditions de démarrage de l'enregistrement sont les mêmes que pour le journal local. Les températures sont affichées sur l'échelle de gauche, les pourcentages sur celle de droite. L'échelle se modifie avec la molette de la souris ou en sélectionnant une zone à la souris. Les données sont stockées dans le cloud, et l'image du graphique est construite par le navigateur de votre ordinateur.
Moins il y a de données, plus votre connexion internet est rapide et plus votre ordinateur est puissant, plus le graphique se construit vite.

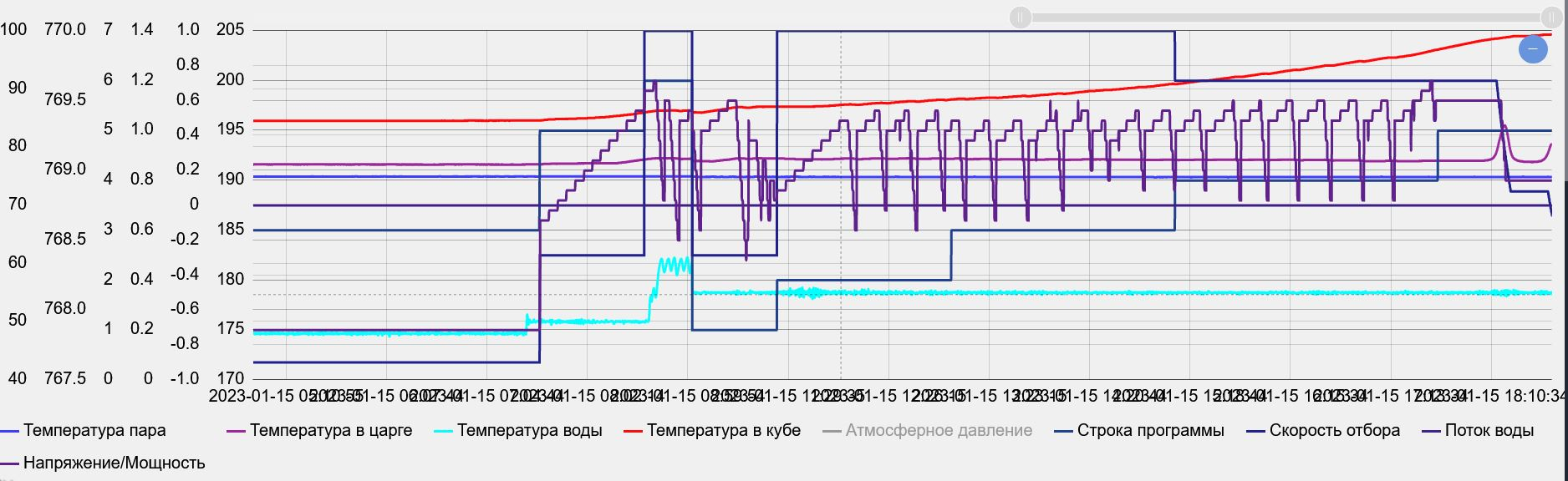

Exemple de graphique :


L'exemple montre les changements de ligne du programme (lignes verticales), la baisse du titre alcoométrique dans la cuve au fil du soutirage et une pause vers 14:30, pendant laquelle les températures de la vapeur et de l'eau ont baissé.

Messages

Si vous avez manqué un message, vous pouvez en consulter l'historique ici. Par exemple : pourquoi le chauffage s'est « soudain » éteint.

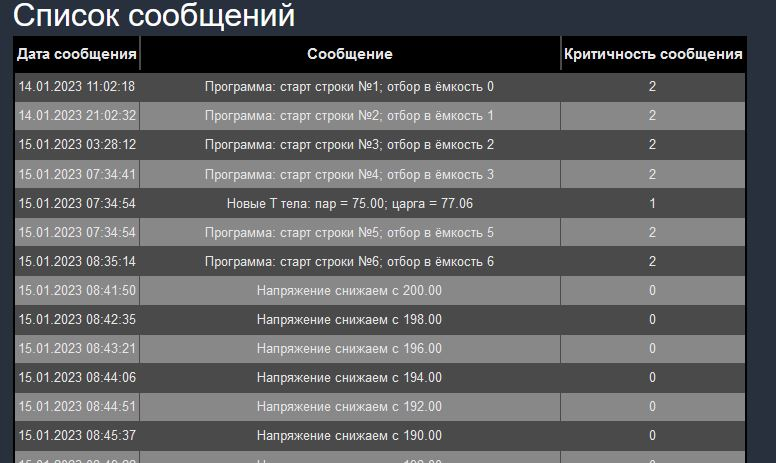

Exemple :
Extrait de la fenêtre des messages : démarrage des lignes du programme, une pause et la fin de la montée en température.


Questions et réponses. FAQ

Combien de temps les journaux sont-ils conservés dans le cloud ?
Les journaux de moins de 21 minutes sont supprimés 3 jours après leur fin. Les autres sont conservés sans limite de durée.

Un brassin en mode « Bière » («Пиво») apparaît-il de lui-même dans le journal de l'espace personnel du site ?
Oui. Une session démarrée en mode « Bière » crée automatiquement une entrée dans le journal de l'« Espace brasseur » du site, à partir des mêmes données qui arrivent sur cette page (paliers d'empâtage, ébullition avec les messages « Ajoutez le houblon ! » («Засыпьте хмель!»), refroidissement) ; l'appareil n'envoie rien de plus. Plus de détails sur la page Journal de brassage sur le site et dans les applications.
