        SAMOVAR
×
Menu

Autres

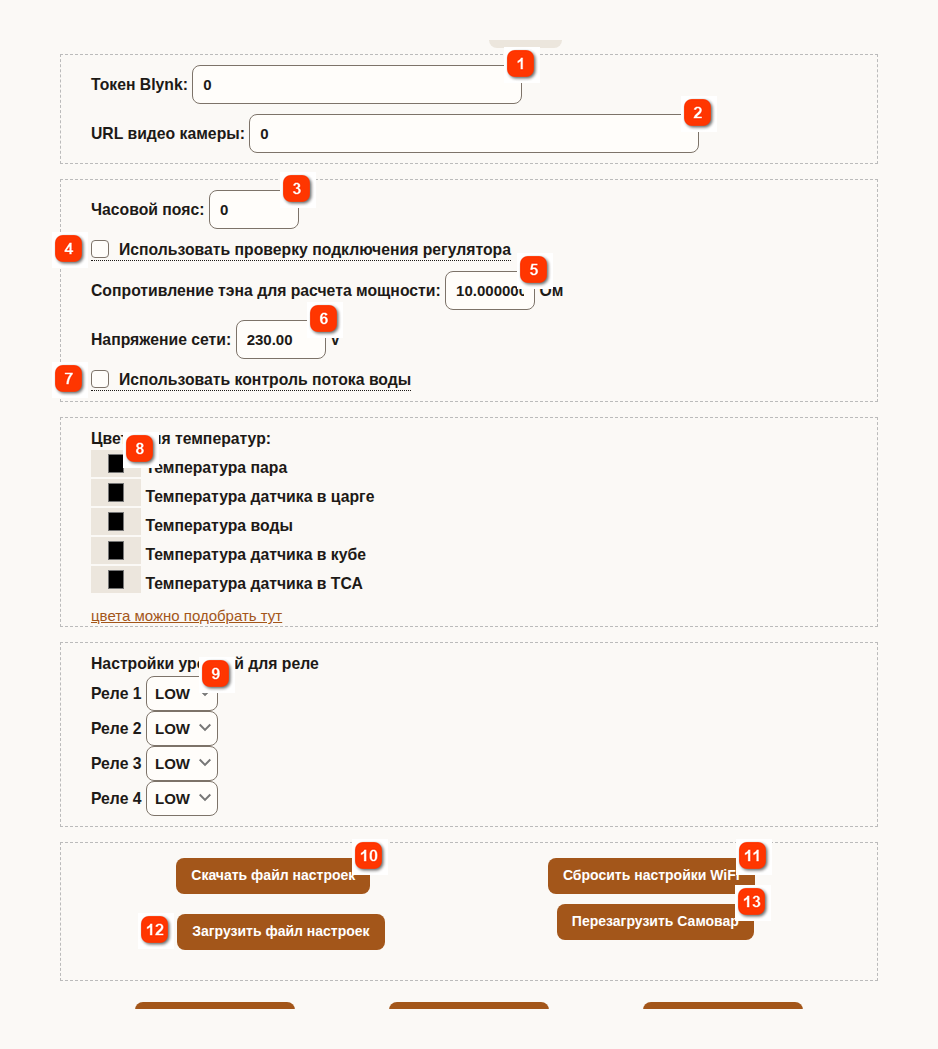

Réglages («Настройки») → Autres («Прочие»)
1

Jeton Blynk («Токен Blynk»)

Le jeton de l'appareil sur le serveur samovar-tool.ru (depuis l'application Samovar ou la page « Mes appareils » du site). Le journal et les messages sont envoyés au cloud avec ce même jeton. Prend effet après un redémarrage.

2

URL vidéo de la caméra («URL видео камеры»)

L'adresse du flux vidéo de la caméra ; elle est transmise au serveur Blynk.

3

Fuseau horaire («Часовой пояс»)

Le décalage par rapport à Greenwich, en nombre entier d'heures.

4

Utiliser la vérification de la connexion du régulateur («Использовать проверку подключения регулятора»)

Si le régulateur ne répond pas aux requêtes, Samovar coupe le chauffage.

5

Résistance électrique de la résistance chauffante pour le calcul de la puissance («Сопротивление тэна для расчета мощности»)

Ohms. Nécessaire au calcul de la puissance avec un régulateur à retour d'information.

6

Tension secteur («Напряжение сети»)

Volts. Avec la résistance électrique de la résistance chauffante, elle détermine la puissance maximale de l'élément chauffant (mode NBK).

7

Utiliser le contrôle du débit d'eau («Использовать контроль потока воды»)

Prendre en compte les relevés du capteur de débit du liquide de refroidissement.

8

Couleurs des températures («Цвета для температур»)

La couleur de chaque capteur sur la page principale, l'onglet « Température » («Температура»), le graphique local, dans les applications et sur le site.

9

Réglages des niveaux des relais («Настройки уровней для реле»)

Le niveau actif de chacun des quatre relais : LOW pour les modules Low Level Trigger, HIGH pour High Level Trigger.

10

Télécharger le fichier de réglages («Скачать файл настроек»)

Enregistrer tous les réglages sur votre ordinateur dans le fichier samovarbackup.txt.

11

Réinitialiser les réglages WiFi («Сбросить настройки WiFI»)

Oublier le réseau Wi-Fi et redémarrer.

12

Charger un fichier de réglages («Загрузить файл настроек»)

Placer dans le formulaire les réglages d'un fichier enregistré auparavant. Pour les appliquer, appuyez sur « Enregistrer » («Сохранить»).

13

Redémarrer Samovar («Перезагрузить Самовар»)

Redémarrer sans couper l'alimentation.


L'intervalle d'enregistrement du journal n'est pas réglable : une ligne de journal est envoyée au serveur samovar-tool.ru toutes les 4 secondes et écrite dans le fichier journal local toutes les 16 secondes. Samovar transmet les messages et le journal du processus via le serveur Blynk à samovar-tool.ru, voir Journaux et graphiques dans le cloud.

Jeton Blynk («Токен Blynk»)

Le jeton de l'appareil pour le serveur samovar-tool.ru. Il est affiché par l'application mobile Samovar après l'inscription ou par la page « Mes appareils » du site (bouton « Afficher le jeton »), voir Applications mobiles et site web. Le jeton peut aussi être saisi dans le portail de connexion au Wi-Fi. Le journal du processus et les messages parviennent au cloud avec ce même jeton. Un nouveau jeton ne prend effet qu'après le redémarrage de Samovar : la connexion au serveur s'établit au démarrage.

URL vidéo de la caméra («URL видео камеры»)

Si vous disposez d'une caméra capable de diffuser un flux vidéo via http ou rtp stream, vous pouvez indiquer l'URL d'accès à la caméra. Samovar transmet cette adresse au serveur Blynk (propriété url de la broche V20). La vidéo ne s'affiche ni dans l'interface web de Samovar, ni dans les applications Samovar, ni sur le site.

Fuseau horaire («Часовой пояс»)

Votre fuseau horaire : le décalage par rapport à Greenwich, en nombre entier d'heures de 0 à 23.

Utiliser la vérification de la connexion du régulateur («Использовать проверку подключения регулятора»)

S'utilise avec les régulateurs à retour d'information. Samovar envoie périodiquement une requête au régulateur. En l'absence de réponse à plusieurs requêtes, Samovar affiche le message « Pas de connexion avec le régulateur ! » («Нет связи с регулятором!»), puis arrête le processus avec le message « Arrêt d'urgence ! Pas de connexion avec le régulateur de chauffe. » («Аварийное отключение! Нет связи с регулятором нагрева.»)

Résistance électrique de la résistance chauffante pour le calcul de la puissance («Сопротивление тэна для расчета мощности»)

La résistance électrique de la résistance chauffante. Elle sert à calculer la puissance lors du travail avec un régulateur à retour d'information. La valeur actuelle de la puissance s'affiche sur la page principale.

Tension secteur («Напряжение сети»)

La tension du secteur d'alimentation. Avec la résistance électrique de la résistance chauffante, elle détermine la puissance maximale de l'élément chauffant ; elle est utilisée dans la NBK.

Utiliser le contrôle du débit d'eau («Использовать контроль потока воды»)

Utilisation du capteur de débit du liquide de refroidissement. Si le capteur est raccordé mais que la case est décochée, ses relevés ne sont pas pris en compte pour la surveillance de l'arrivée d'eau.

Couleurs des températures («Цвета для температур»)

Réglage de la couleur des capteurs de température.
Réglage de la couleur d'un capteur donné. Les relevés du capteur s'afficheront dans la couleur choisie sur :
l'onglet « Principal » («Главная»), l'onglet « Température » («Температура») et les graphiques locaux. Samovar transmet les couleurs au serveur (broche V38), et les applications Samovar et le site samovar-tool.ru les utilisent pour colorer les relevés de température, les libellés du schéma et les courbes des graphiques. Si la couleur d'un capteur est restée celle d'usine, c'est la couleur du thème qui y est utilisée.

Réglages des niveaux des relais («Настройки уровней для реле»)

Les modules relais sont pour la plupart du type Low Level Trigger (LLT ; activé par défaut). Cela signifie qu'un « 0 » logique doit être appliqué à l'entrée de commande du relais (IN1) pour l'enclencher. Lorsqu'un « 1 » logique est appliqué à l'entrée (IN1), le relais se déclenche.

Sélectionnez le niveau auquel un module relais donné s'enclenche. Pour un module Low Level Trigger ordinaire, sélectionnez LOW. Après le démarrage, Samovar applique le niveau opposé, de repos ; le niveau actif sélectionné n'est appliqué qu'à la commande d'enclenchement du relais.

Boutons («Кнопки»)

Télécharger le fichier de réglages («Скачать файл настроек»)
Les réglages sont enregistrés sur votre ordinateur dans le fichier texte samovarbackup.txt. Le fichier peut être renommé (par exemple, du nom du mode).

Réinitialiser les réglages WiFi («Сбросить настройки WiFI»)
Oublier le réseau Wi-Fi auquel Samovar est actuellement connecté. Après confirmation, Samovar redémarre et active un point d'accès pour la connexion au Wi-Fi.

Charger un fichier de réglages («Загрузить файл настроек»)
Restaurer les réglages à partir d'un fichier enregistré auparavant. Les valeurs sont placées dans les champs de cette page, puis l'indication « Réglages chargés dans le formulaire, appuyez sur « Enregistrer » pour les appliquer. » («Настройки загружены в форму, нажмите «Сохранить», чтобы применить.») apparaît. Les champs aux valeurs non valides sont énumérés dans le message d'erreur.

Redémarrer Samovar («Перезагрузить Самовар»)
Redémarrage de Samovar sans couper l'alimentation.

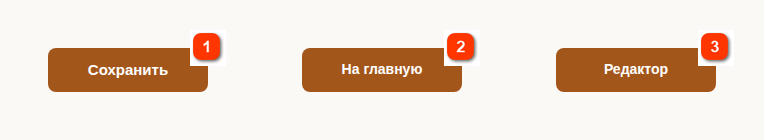

Boutons en bas de la page des réglages
1

Enregistrer («Сохранить»)

Enregistrer les réglages de tous les onglets de la page.

2

Vers la page principale («На главную»)

Retour à la page principale.

3

Éditeur («Редактор»)

Ouvrir l'éditeur de fichiers de Samovar.


Enregistrer («Сохранить»)
Enregistrer les réglages de cette page. Après l'enregistrement, la page principale s'ouvre. Si la valeur d'un champ sort de la plage autorisée, le message « Réglages non enregistrés. Vérifiez les champs : … » («Настройки не сохранены. Проверьте поля: …») apparaît. Le mode ne peut pas être changé pendant que le chauffage est en marche : Samovar refuse d'enregistrer.

Vers la page principale («На главную»)
Retour à la page principale. S'il y a des modifications non enregistrées, Samovar demande une confirmation.

Éditeur («Редактор»)
Passage à l'éditeur de fichiers de Samovar (la page /edit). Vous pouvez y supprimer l'ancien journal data_old.csv ou d'autres fichiers et consulter le contenu du système de fichiers.
