Sauvegarde des réglages

Les boutons « Télécharger le fichier de réglages » («Скачать файл настроек») et « Charger un fichier de réglages » («Загрузить файл настроек») se trouvent dans Réglages («Настройки») → Divers («Прочие»). Le fichier contient tous les champs de tous les onglets de réglages. Le tableau ci-dessous ne décrit que les champs principaux ; les autres (détecteur, colonne, pression, deuxième pompe, Bière, NBK, tension secteur, etc.) sont enregistrés et chargés de la même manière. Après le chargement du fichier, les valeurs sont seulement placées dans le formulaire : pour les appliquer, appuyez sur « Enregistrer » («Сохранить»).

Samovar peut enregistrer tous les réglages dans un fichier texte puis les restaurer. C'est pratique si vous utilisez plusieurs jeux de capteurs de température : vous n'avez pas à saisir leurs adresses à chaque fois. Après l'appui sur « Télécharger le fichier de réglages », le navigateur crée le fichier samovarbackup.txt, qui est enregistré dans le dossier de téléchargements de votre navigateur.
Le fichier enregistré peut être renommé (matière première, mode, etc.) et chargé selon les besoins.
Pour restaurer, appuyez sur « Charger un fichier de réglages » et sélectionnez le fichier. Samovar vérifie qu'il s'agit bien d'un fichier de réglages au format JSON, place les valeurs dans les champs du formulaire et affiche le message « Réglages chargés dans le formulaire, appuyez sur Enregistrer pour les appliquer » («Настройки загружены в форму, нажмите «Сохранить», чтобы применить»). Si le fichier contient des valeurs hors de la plage autorisée, le message liste les champs erronés ; corrigez-les avant d'enregistrer. Les valeurs chargées ne prennent effet qu'après l'appui sur « Enregistrer ».
Ce fichier contient aussi des informations que vous pouvez copier et coller dans Samovar sans charger tous les anciens réglages. Par exemple, le jeton Blynk ou l' URL de la caméra vidéo.

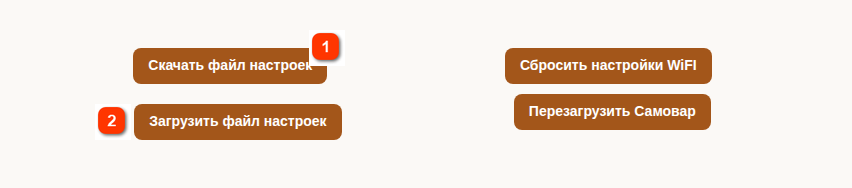

Réglages → Divers : enregistrement et chargement du fichier de réglages («Настройки → Прочие: сохранение и загрузка файла настроек»)
1

Télécharger le fichier de réglages («Скачать файл настроек»)

Crée le fichier samovarbackup.txt avec tous les champs du formulaire de réglages et l'enregistre dans le dossier de téléchargements du navigateur.

2

Charger un fichier de réglages («Загрузить файл настроек»)

Ouvre un sélecteur de fichier. Les valeurs du fichier sont placées dans le formulaire ; pour les appliquer, appuyez sur « Enregistrer » («Сохранить»). Le champ StepperStepMl n'est pas chargé depuis le fichier.


Avertissement.
Dans certains cas, lors de l'ajout d'un nouveau capteur, les capteurs peuvent changer d'emplacement de montage par rapport à celui attribué auparavant. Cela tient à l'identifiant du capteur et à la logique de classement des capteurs utilisée par Samovar.

Le fichier samovarbackup.txt se présente ainsi :

{"mode":"0","DistTemp":"98.000","usepressure":true,"useautospeed":true,"autospeed":"2","UseBuzzer":true,"UseBBuzzer":true,
"ChangeProgramBuzzer":false,"SteamAddr":"0","DeltaSteamTemp":"-2.000","SetSteamTemp":"0.300","SteamDelay":"20","PipeAddr":"2",
"DeltaPipeTemp":"0.000","SetPipeTemp":"2.000","PipeDelay":"20","WaterAddr":"3","DeltaWaterTemp":"0.000","SetWaterTemp":"0.000","WaterDelay":"20",
"TankAddr":"4","DeltaTankTemp":"0.000","SetTankTemp":"0.000","TankDelay":"20","ACPAddr":"1","DeltaACPTemp":"0.000","SetACPTemp":"0.000",
"ACPDelay":"20","StepperStepMl":"8954","Kp":"150.000","Ki":"1.400","Kd":"1.400","StbVoltage":"100.00","blynkauth":"9u0XzN*******R1e7xHYp",
"videourl":"","TimeZone":"3","CheckPower":false,"HeaterR":"35.000","SteamColor":"#2c03fc","PipeColor":"#f90126","WaterColor":"#08c7f7","TankColor":"#338a05","ACPColor":"#000000","rele1":"1","rele2":"0","rele3":"0","rele4":"0"}

Les paramètres sont séparés par des virgules, et chaque paramètre et sa valeur sont entre guillemets et reliés par deux-points.
For example: ,"DistTemp":"98.000",

Lors du chargement d’un fichier de réglages dans Samovar, toutes les valeurs sauf StepperStepMl remplacent les valeurs actuelles. L’étalonnage I2CStepper est enregistré dans la Nano ; le fichier de réglages de Samovar ne le contient pas et ne le modifie pas.

Avertissement.
La valeur « Nombre de pas du moteur nécessaires pour soutirer 1 ml. » («Количество шагов двигателя необходимых для отбора 1 мл.») (StepperStepMl) est présente dans le
fichier samovarbackup.txt, mais elle n'est pas chargée dans Samovar lors de la restauration des réglages. La valeur existant au moment de la restauration n'est pas écrasée. Vous pouvez la restaurer manuellement.

Le tableau liste les noms des paramètres avec leurs explications. Les valeurs sont reprises, à titre d'exemple, du samovarbackup.txt fichier présenté ci-dessus.

"mode"
0
Mode de fonctionnement
DistTemp
98.000
Rectification, distillation et BK jusqu'à la température du bouilleur («Ректификация, дистилляция и БК до температуры в кубе»)
usepressure
true
Utiliser la correction de pression («Использовать корректировку давления»)
useautospeed
true
Réduire le débit de soutirage quand la température monte («Снижать скорость отбора при росте температуры»)
autospeed
2
Pas de réduction du débit, % (0 = 5, maximum 20) («Шаг снижения скорости, % (0 = 5, максимум 20)»)
UseBuzzer
true
Utiliser le buzzer pour les notifications («Использовать зуммер для нотификации»)
UseBBuzzer
true
Utiliser le buzzer pour les notifications dans le navigateur («Использовать зуммер для нотификации в браузере»)
ChangeProgramBuzzer
false
Activer le buzzer au changement de programme («Включать зуммер при смене программы»)
SteamAddr
0
Adresse du capteur de vapeur avant le déflegmateur («Адрес датчика пара перед дефлегматором»)
DeltaSteamTemp
-2.000
Correction du capteur de vapeur avant le déflegmateur («Корректировка датчика пара перед дефлегматором»)
SetSteamTemp
0.300
Dépassement de la consigne du capteur de vapeur avant le déflegmateur («Вылет за уставку датчика пара перед дефлегматором»)
SteamDelay
20
Délai de soutirage quand la T de la vapeur dépasse la consigne (s) («Задержка отбора при выходе Т пара за уставку (сек)»)
PipeAddr
2
Adresse du capteur de l'élément de colonne («Адрес датчика в царге»)
DeltaPipeTemp
0.000
Correction du capteur de colonne («Корректировка датчика в царге»)
SetPipeTemp
2.000
Dépassement de la consigne du capteur de colonne («Вылет за уставку датчика в царге»)
PipeDelay
20
Délai de soutirage quand la T de colonne dépasse la consigne (s) («Задержка отбора при выходе Т в царге за уставку (сек)»)
WaterAddr
3
Adresse du capteur d'eau («Адрес датчика воды»)
DeltaWaterTemp
0.000
Correction du capteur d'eau («Корректировка датчика воды»)
SetWaterTemp
0.000
Consigne du capteur d'eau («Уставка датчика воды»)
WaterDelay
20
Délai de déclenchement quand la T de l'eau dépasse la consigne (s) («Задержка срабатывания при выходе Т воды за уставку (сек)»)
TankAddr
4
Adresse du capteur du bouilleur («Адрес датчика в кубе»)
DeltaTankTemp
0.000
Correction du capteur du bouilleur («Корректировка датчика в кубе»)
SetTankTemp
0.000
Dépassement de la consigne du capteur du bouilleur («Вылет за уставку датчика в кубе»)
TankDelay
20
Délai de déclenchement quand la T du bouilleur dépasse la consigne (s) («Задержка срабатывания при выходе Т в кубе за уставку (сек)»)
ACPAddr
1
Adresse du capteur du TCA («Адрес датчика ТСА»)
DeltaACPTemp
0.000
Correction du capteur TCA («Корректировка датчика в ТСА»)
SetACPTemp
0.000
Consigne du capteur TCA («Уставка датчика в ТСА»)
ACPDelay
20
Délai de déclenchement quand la T du TCA dépasse la consigne (s) («Задержка срабатывания при выходе Т в ТСА за уставку (сек)»)
StepperStepMl
8954
Nombre de pas du moteur nécessaires pour soutirer 1 ml. («Кол-во шагов двигателя необходимых для отбора 1 мл.»)
Kp
150.000
Coefficient du régulateur PID de chauffage («Коэффициент для PID регулятора нагрева»)
Ki
1.400
Coefficient du régulateur PID de chauffage («Коэффициент для PID регулятора нагрева»)
Kd
1.400
Coefficient du régulateur PID de chauffage («Коэффициент для PID регулятора нагрева»)
StbVoltage
100.00
Tension/puissance du régulateur en mode de maintien de la température (V) («Напр./мощность регулятора в режиме поддержания темп. (V)»)
blynkauth
9u0Xz….7xHYp
Jeton Blynk («Токен Blynk»)
videourl

URL de la caméra vidéo («URL видеокамеры»)
TimeZone
3
Fuseau horaire («Часовой пояс»)
CheckPower
false
Utiliser la vérification de connexion du régulateur («Использовать проверку подключения регулятора»)
HeaterR
35.000
Résistance de l'élément chauffant pour le calcul de la puissance («Сопротивление тэна для расчета мощности»)
SteamColor
#2c03fc
Couleur de la température du capteur de vapeur («Цвет температуры датчика пара»)
PipeColor
#f90126
Couleur de la température du capteur de l'élément de colonne («Цвет температуры датчика царги»)
WaterColor
#08c7f7
Couleur de la température du capteur d'eau («Цвет температуры датчика воды»)
TankColor
#338a05
Couleur de la température du capteur du bouilleur («Цвет температуры датчика куба»)
ACPColor
#000000
Couleur de la température du capteur du TCA («Цвет температуры датчика ТСА»)
rele1
1
Niveau du relais 1 («Уровень реле 1»)
rele2
0
Niveau du relais 2 («Уровень реле 2»)
rele3
0
Niveau du relais 3 («Уровень реле 3»)
rele4
0
Niveau du relais 4 («Уровень реле 4»)

Remarque.
S'il n'existe pas de profil enregistré, Samovar crée lui-même les réglages standard. Le fichier Samovar_default_settings.txt du dossier tools des sources du micrologiciel peut être chargé comme un fichier de réglages ordinaire, mais après le premier flashage ce n'est pas nécessaire.
