Modo Rectificación



Pantalla principal del modo rectificación

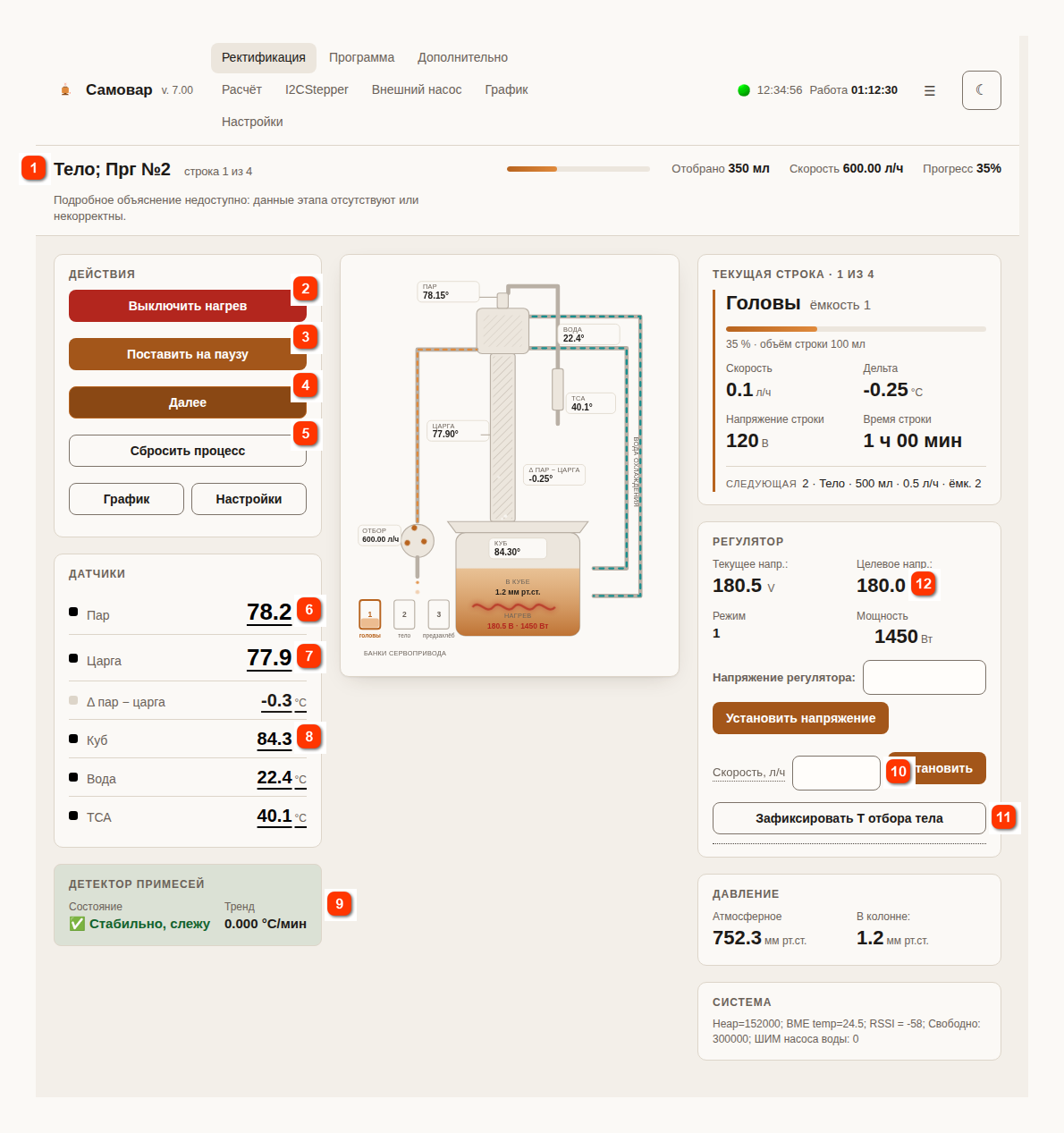

La pantalla principal del modo rectificación, la pestaña «Rectificación» («Ректификация»)



Samovar 7.00: la velocidad de extracción y el botón «Fijar la T de extracción del corazón» («Зафиксировать Т отбора тела») se han trasladado de la pestaña «Adicional» («Дополнительно») a la tarjeta «Regulador» («Регулятор») de la pantalla principal. Se ha añadido un detector de paso de impurezas. Tras la última línea del programa, Samovar no apaga el calentamiento de inmediato, sino que mantiene la columna en funcionamiento a reflujo total durante 30 minutos.



Al encenderse o reiniciarse, Samovar arranca en el estado «Apagado» («Выключено»).



En este estado muestra las lecturas de los sensores pero no controla nada. Si pulsa el botón «Encender calentamiento» («Включить нагрев») en la interfaz web, Samovar enciende el regulador de potencia (si está conectado) en modo de calentamiento inicial y espera a que la columna se caliente. Si los sensores de vapor, agua y caldera no están asignados en los ajustes, el calentamiento no se enciende y en la pantalla aparece el mensaje «Sensores no asignados» («Датчики не назначены»).
También puede iniciar el calentamiento inicial con el botón universal.

Hasta que la temperatura de la caldera llega a 77°C, la resistencia de refuerzo (si está conectada) funciona junto con la resistencia principal.



Cuando la temperatura de la caldera llega a 77°C
archivo Samovar_ini.h línea:

#define OPEN_VALVE_TANK_TEMP 77       //Temperatura del sensor de la caldera a la que se abre la válvula de suministro de agua
Samovar activa el relé n.º 3 (suponemos que tiene conectada una válvula que abre el suministro de agua), emite un pitido y muestra el mensaje: «¡Abra el suministro de agua!» («Откройте подачу воды!»).
El aviso aparece en cualquier caso, aunque no haya válvula o ya se haya abierto a mano. Al arrancar, la bomba de refrigeración funciona unos segundos con su potencia de arranque y después el regulador PWM ajusta la velocidad para mantener la temperatura del agua fijada,



Cuando la temperatura del vapor llega a 39 grados
archivo Samovar_ini.h línea:

Samovar desactiva el calentamiento inicial, ordena al regulador fijar la tensión (potencia) indicada en la primera línea del programa de extracción y pasa al modo de estabilización de la columna. El aviso «Calentamiento inicial terminado. Estabilización/funcionamiento a reflujo total.» («Разгон завершён. Стабилизация/работа на себя.») se envía al smartphone (si está configurado) y se muestra en la pantalla principal.
Mientras tanto, con la bomba de refrigeración, mantiene la temperatura del agua de refrigeración. Cuando la caldera empieza a hervir, Samovar estima y muestra la graduación del líquido de la caldera.

Samovar espera hasta que las variaciones de la temperatura del vapor no superen 0.1 grados durante seis minutos. Después, la estabilización se considera completada. En la interfaz web se muestra el mensaje «Estabilización completada, la columna trabaja de forma estable.» («Стабилизация завершена, колонна работает стабильно.»). El contador de seis minutos solo tiene en cuenta el sensor de vapor; ante cualquier cambio de la lectura mayor de 0.1° la cuenta vuelve a empezar.



La decisión de iniciar la extracción la toma el operador. Si la decisión es positiva, pulse el botón «Iniciar extracción» («Начать отбор») en la interfaz web,  en la aplicación móvil, o use el  botón universal. Si la columna aún no se ha estabilizado, la interfaz web pide confirmar el inicio. Antes de empezar, Samovar comprueba el programa: la bomba debe estar calibrada, la primera línea debe fijar una tensión (potencia) absoluta y cada línea de extracción debe tener un volumen o una temperatura de transición; de lo contrario, la extracción no empieza y el motivo aparece en un mensaje.
 Tras la orden, se inicia el programa de extracción y la bomba peristáltica empieza a funcionar  a la velocidad fijada en el programa. El balancín del distribuidor se mueve a la posición indicada en el programa de extracción.



Hasta completar todas las líneas del programa de extracción de cabezas, Samovar:

- extrae el volumen indicado en el programa,

- dirige el flujo a los recipientes de extracción según indica el programa

- puede cambiar la velocidad de extracción según el programa

Y al mismo tiempo ignora los cambios de las temperaturas del tramo de columna y del vapor. Es decir, simplemente extrae según el programa. En cabezas el detector de impurezas solo observa.



Cuando terminan las líneas del programa relativas a la extracción de cabezas, Samovar pasa a la extracción del corazón

Al empezar la primera línea del programa de extracción del corazón, Samovar memoriza la temperatura del vapor y la del tramo de columna, y a partir de entonces se basa en estas temperaturas fijadas. Si la línea de corazón fija su propia tensión (potencia), las temperaturas no se fijan de inmediato, sino cuando la temperatura del vapor se ha estabilizado con la nueva potencia.



Puede corregir estas temperaturas en cualquier momento mientras se ejecuta una línea de extracción del corazón pulsando el botón «Fijar la T de extracción del corazón» («Зафиксировать Т отбора тела») de la tarjeta «Regulador» («Регулятор») de la pantalla principal. Samovar sustituye entonces las temperaturas de extracción del corazón guardadas por las lecturas actuales de los sensores.



Si en los ajustes está activada la opción «Usar corrección por presión» («Использовать корректировку давления»), Samovar reduce las lecturas de todos los sensores de temperatura a una presión de 760 mmHg mediante el sensor de presión. Así, las temperaturas de extracción del corazón fijadas no dependen de los cambios de la presión atmosférica durante el proceso: cuando la presión baja, la temperatura real de ebullición desciende, pero el valor reducido se mantiene y no se produce una pausa falsa.



Las líneas del programa de extracción del corazón funcionan hasta recoger el volumen indicado en el programa de extracción.

 Si durante la extracción del corazón la temperatura de los sensores de vapor o del tramo de columna sale de los límites fijados en los ajustes, Samovar pone la extracción en pausa. Es el llamado modo «Start-Stop». Para más detalles, véase la página Extracción del corazón.

- Si en los ajustes están activados el detector de impurezas y el parámetro «Reducir la velocidad de extracción al subir la temperatura» («Снижать скорость отбора при росте температуры»), al subir la temperatura del vapor Samovar reduce la velocidad de extracción en el paso fijado en los ajustes y, ante una subida crítica, pone la extracción en pausa.

- Si dentro de una línea la extracción se pone en pausa por temperatura tres veces seguidas, Samovar reduce la velocidad base de esa línea en un 10%.



Tras terminar las líneas de extracción del corazón, Samovar pasa a las líneas de extracción de colas, si el programa las tiene. Cuando termina la última línea del programa, Samovar detiene la bomba de extracción, mueve el balancín a la posición 0 y deja el calentamiento encendido: la columna trabaja en funcionamiento a reflujo total durante 30 minutos (mensaje «Ejecución del programa terminada. Funcionamiento a reflujo total (30 min hasta el apagado automático).» («Выполнение программы завершено. Работа на себя (30 мин до автоотключения).»)). Durante este tiempo puede pulsar «Siguiente» («Далее») para terminar el proceso de inmediato, o añadir líneas al programa. Pasados 30 minutos, Samovar apaga el calentamiento, espera a que la columna se enfríe  y corta el agua.



Si pulsa el botón «Siguiente» mientras se ejecuta cualquier línea del programa, Samovar, tras la confirmación, pasa a la siguiente línea. También puede pulsar el botón «Pausa» («Поставить на паузу») mientras se ejecuta el programa, o volver a usar el  botón universal, y Samovar pone la bomba en pausa. Para continuar la extracción hay que pulsar el botón «Continuar» («Продолжить»), y el programa sigue. El botón «Reiniciar proceso» («Сбросить процесс»), tras la confirmación, detiene la extracción y apaga el calentamiento.

Si la temperatura de la caldera alcanza el valor fijado en el campo «Rectificación, destilación y BK hasta la temperatura de la caldera» («Ректификация, дистилляция и БК до температуры в кубе») de los ajustes, Samovar termina el programa y apaga el calentamiento con el mensaje «Límite de temperatura máxima de la caldera. Programa terminado.» («Лимит максимальной температуры куба. Программа завершена.»).
