Pantalla LCD y botón universal





Configuración recomendada: una pantalla de cuatro líneas, un encoder con botón y un botón aparte con contactos normalmente abiertos. La conexión se describe en la guía de montaje. Samovar también funciona sin pantalla, encoder ni botón: todo el control está disponible en la interfaz web.






Lo que hace una pulsación del botón depende del modo de funcionamiento de Samovar. Se distinguen una pulsación corta y una pulsación mantenida de unos dos segundos.


- Si el calentamiento está apagado, al pulsar el botón se enciende; mientras la temperatura del vapor esté por debajo del valor establecido, se ejecuta la etapa de calentamiento rápido (Boost)

- Si el calentamiento está encendido, la primera pulsación equivale a la orden «Iniciar extracción» («Начать отбор»)

- Una vez iniciada la extracción, al pulsar el botón se pausa y se reanuda la bomba de extracción. Si se está ejecutando una línea «Pausa» del programa, la pulsación pasa a la línea siguiente.

- Mantener pulsado el botón mientras se ejecuta un programa: pasar a la línea siguiente del programa, como el botón «Siguiente» («Далее») de la interfaz web.

- Durante la calibración de la bomba de extracción, una pulsación corta termina la calibración.

















Al encender la alimentación, la pantalla muestra el progreso de la conexión a la WiFi y al servidor samovar-tool.ru. Después, con el calentamiento apagado, la pantalla muestra tres pantallas que se alternan. Las pantallas se cambian girando el encoder.

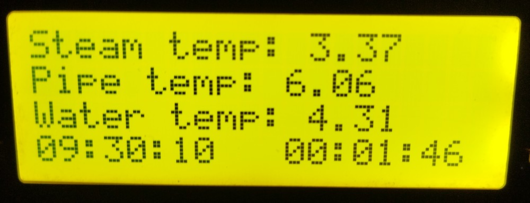

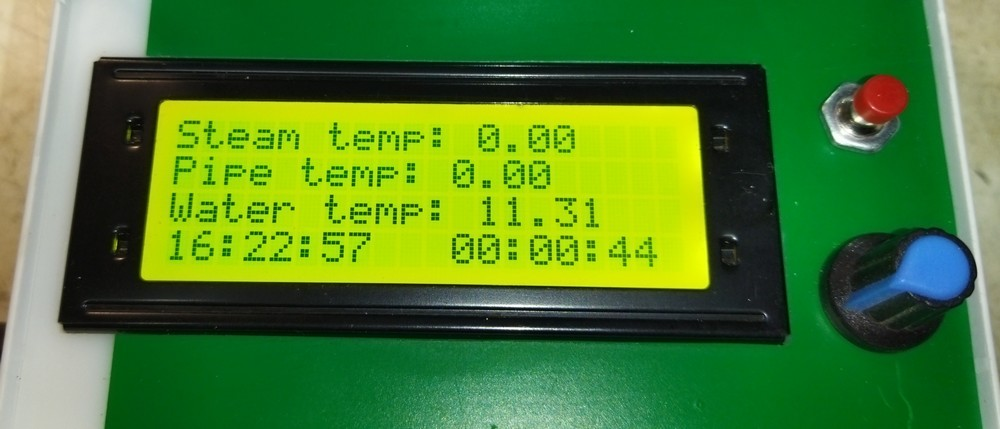

La primera muestra:



Steam T: temperatura del vapor

Pipe T: temperatura de columna

Water T: temperatura del agua

La hora actual y el tiempo de funcionamiento de Samovar

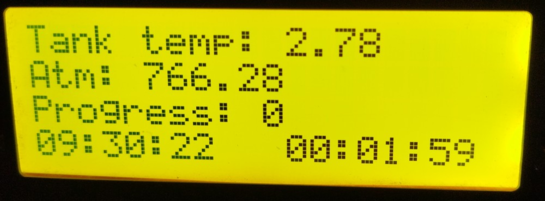

La segunda



Tank T: temperatura de la caldera
Atm: presión atmosférica
Progress: avance de la línea actual del programa de extracción, en porcentaje

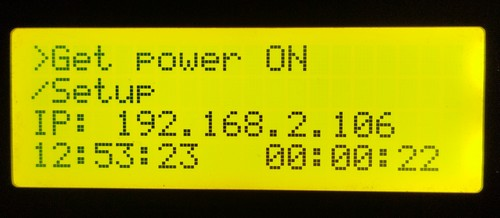

La tercera



Get power: calentamiento (ON: encender, OFF: apagar). Al apagarlo con este elemento se detiene el proceso en curso.

Setup: ajustes

IP: la dirección de Samovar en su red local



Si delante de un parámetro hay un símbolo (>), el elemento realiza una acción o cambia su valor al girar el encoder

Si delante de un parámetro hay un símbolo (^), se trata de un valor numérico.

Los elementos /Setup y Prog> abren submenús; <BACK vuelve atrás.

Para cambiar un parámetro, pulse el encoder; a la derecha del elemento aparece una flecha (<). Cada pulsación baja la flecha una línea. Al girar el encoder cambia el valor del elemento o se abre el submenú. Si gira con el botón del encoder pulsado, el valor cambia en pasos 10 veces mayores.
Cuando la flecha está en la última línea, al pulsar desaparece y puede girar el encoder para pasar a la pantalla siguiente. Si pulsa una vez más, la flecha aparece en la primera línea.

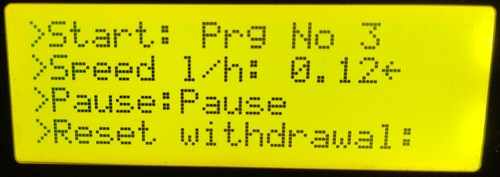

Al encender el calentamiento se añade una cuarta pantalla: el estado actual.





Start: número del programa en ejecución -> pasar al programa siguiente (en el modo Rectificación)

Speed l/h: velocidad de extracción -> aumentar/reducir en 0.01 l/h

Pause: pausar/reanudar (la etiqueta cambia a Continue)

Reset withdrawal: reiniciar el proceso: el programa se detiene y el calentamiento se apaga.

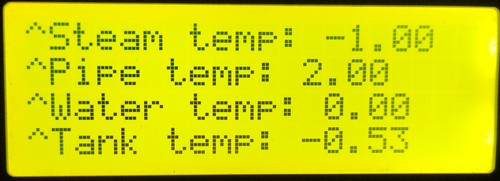

Submenú del elemento Setup, primera pantalla



Steam T: corrección del sensor de temperatura del vapor

Pipe T: corrección del sensor de temperatura de columna

Water T: corrección del sensor de temperatura del agua

Tank T: corrección del sensor de temperatura de la caldera



Los valores se pueden cambiar. Pulse el encoder y aparecerá una flecha. La línea junto a la flecha se puede cambiar: al girar, los valores aumentan o disminuyen en 0.01. Los cambios se guardan en los ajustes al salir del submenú con el elemento <BACK y después aparecen en la interfaz web de Samovar, en la pestaña «Temperatura» («Температура»). Si no se han podido guardar, Samovar muestra el mensaje «Ajustes del menú no guardados» («Настройки меню не сохранены»).

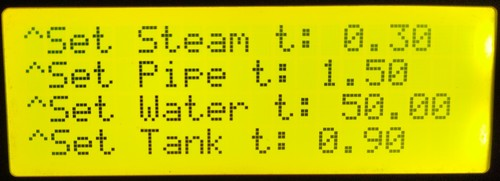

Submenú del elemento Setup, segunda pantalla



Set Steam T: consigna del sensor de temperatura del vapor

Set Pipe T: consigna del sensor de temperatura de columna

Set Water T: consigna del sensor de temperatura del agua

Set Tank T: consigna del sensor de temperatura de la caldera

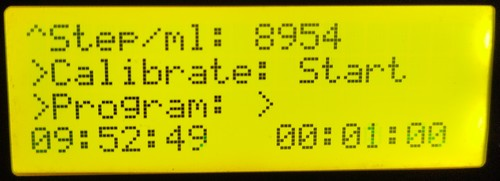

Submenú del elemento Setup, tercera pantalla



Step/ml: el número de pasos del motor paso a paso para extraer 1 mililitro

Calibrate: calibración de la bomba peristáltica; la bomba arranca y la velocidad del motor paso a paso se ajusta con el encoder. Al llegar a 100 ml, pulse el encoder para terminar la calibración; Samovar calcula y guarda el número de pasos por 1 ml.

Prog: ir al submenú del programa de extracción



Submenú del elemento Setup, cuarta pantalla



<BACK: volver a la pantalla inicial guardando los ajustes cambiados



Submenú del elemento Prog

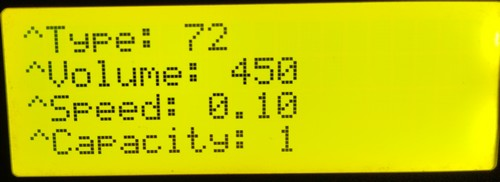

La primera pantalla muestra la primera línea del programa de extracción. No se puede editar

Type: el tipo de línea, mostrado como código de carácter (72 - H, 66 - B, 84 - T)

Volume: volumen

Speed: velocidad de extracción en litros

Capacity: número de recipiente.

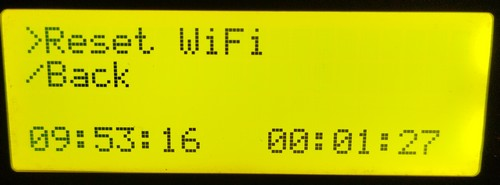

La segunda pantalla



Reset WiFi: restablecer los ajustes de WiFi; Samovar se reiniciará

<BACK: volver al submenú Setup
