Ajuste del motor de la bomba peristáltica.
Para la bomba se fija un parámetro: el número de pasos del motor paso a paso necesarios para extraer 1 ml.

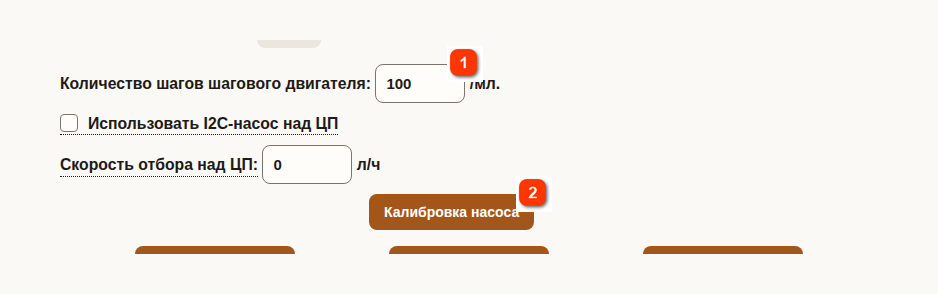

Ajustes → Bomba («Настройки → Насос»)
 Número de pasos del motor paso a pasoPasos del motor por 1 ml de extracción. Se rellena a mano o con el resultado de la calibración.
|
 Calibración de la bombaAbre la ventana «Calibración del motor paso a paso» («Калибровка шагового двигателя»).
|
Puede introducir este parámetro a mano o calibrar la bomba: extraiga 100 ml; Samovar cuenta los pasos que ha dado el motor para extraer 100 ml, divide ese número entre 100 y el valor aparece en la línea «Número de pasos del motor paso a paso: _____ /ml.» («Количество шагов шагового двигателя: _____ /мл.»).
Samovar 7.00: si hay una bomba externa conectada a Samovar por el bus I2C (un módulo
I2CStepper), en la pestaña aparece un segundo bloque: el interruptor «Usar la bomba I2C sobre la sección de pasteurización» («Использовать I2C-насос над ЦП») y su capacidad en l/h. Si no hay bomba I2C, el bloque está oculto. Los pasos por mililitro de la bomba I2C se guardan en la memoria de la propia placa (Ajustes («Настройки») → I2CStepper, campo «Pasos/ml» («Шагов/мл»)) y se calibran con el botón «Calibración de la bomba externa» («Калибровка внешнего насоса») de la página I2CStepper.
Calibración de la bomba
Puede calibrar durante una destilación real, pero antes de la orden «Iniciar extracción» («Начать отбор») del programa.
Después del mensaje «Estabilización terminada, la columna funciona de forma estable.» («Стабилизация завершена, колонна работает стабильно.») espere unos 30-40 minutos, dirija la salida de la bomba a un recipiente medidor y pulse el botón «Calibración de la bomba» («Калибровка насоса»).

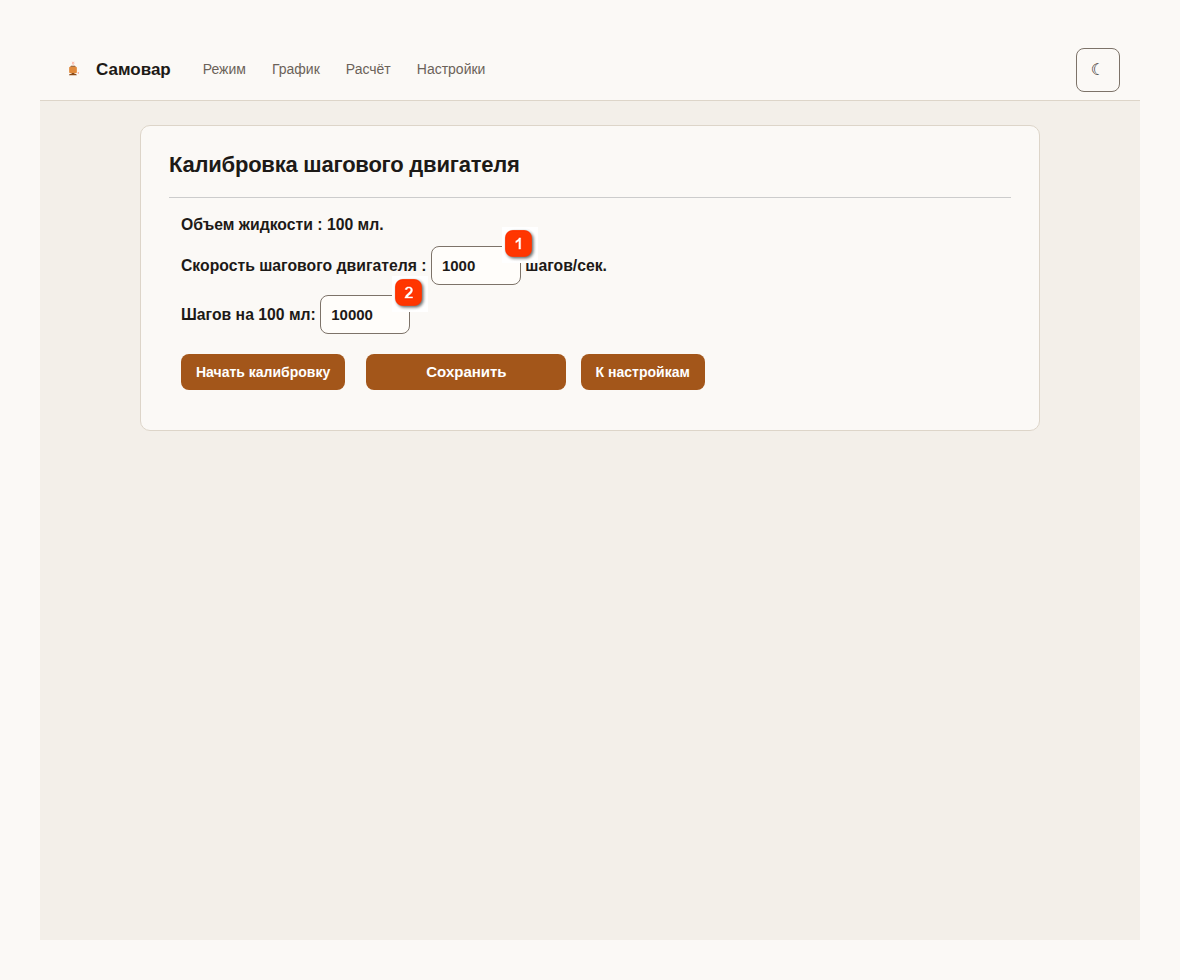

Se abre la siguiente ventana: «Calibración del motor paso a paso» («Калибровка шагового двигателя»)
Calibración del motor paso a paso («Калибровка шагового двигателя»)
Velocidad del motorVelocidad óptima del motor NEMA17, en pasos por segundo (de 1 a 8000).
|
Pasos por 100 ml.El número de pasos necesarios para extraer 100 ml, obtenido tras la calibración. Puede corregir el valor a mano y pulsar «Guardar» («Сохранить») (el número debe ser múltiplo de 100). El botón «A los ajustes» («К настройкам») vuelve a la página de ajustes.
|
Pulse «Iniciar calibración» («Начать калибровку»). La bomba arranca. La etiqueta del botón cambia a «Fijar 100 ml» («Зафиксировать 100 мл»). Cuando se hayan extraído 100 ml, pulse el botón «Fijar 100 ml». Samovar calcula y memoriza el número de pasos necesarios para extraer 1 ml. El resultado se guarda en los ajustes de inmediato y el valor obtenido aparece en el campo «Pasos por 100 ml» («Шагов на 100 мл»).
Durante la calibración, la línea de estado de la página principal muestra «Calibración» («Калибровка»). Al terminar la calibración, Samovar vuelve al estado «Funcionamiento a reflujo total» («Работа на себя»).
Después puede iniciar su programa de extracción con la orden «Iniciar extracción» y continuar la destilación de la forma habitual.
Advertencia.
No se puede calibrar mientras se ejecuta el programa de extracción.
O calibre sin hacer una destilación.
Prepare un suministro de líquido a la entrada de la bomba de más de 100 ml. Se recomienda usar alcohol, aguardiente bruto o cabezas de destilaciones anteriores.
Advertencia.
El número de pasos necesarios para extraer 1 ml se escribe en el archivo samovarbackup.txt cuando guarda los ajustes, pero no se carga al restaurarlos. Tampoco se sobrescribe. Es intencionado.
Si necesita restaurar a mano el valor anterior, busque el parámetro «StepperStepMl» en el archivo samovarbackup.txt; después de los dos puntos, entre comillas, está el número de pasos. Introdúzcalo en el campo «Número de pasos del motor paso a paso: _____ /ml.» («Количество шагов шагового двигателя: _____ /мл.») de la pestaña Ajustes («Настройки») -> Bomba («Насос») (la primera captura de pantalla).
Consejo.
Si ha instalado un encoder, durante la calibración puede ajustar la velocidad del motor paso a paso con el encoder y, al llegar a 100 ml, pulsar el encoder para terminar la calibración.
Importante.
Es muy recomendable lubricar de vez en cuando el tubo y los rodillos de la bomba con grasa de silicona neutra. La grasa influye no solo en la durabilidad de las piezas de la bomba, sino también en la precisión de la extracción.
