Los valores de esta pestaña se usan en el modo Cerveza. Excepciones: el campo «Potencia de la BK tras empezar la ebullición» («Мощность БК после закипания») pertenece al modo
Columna de mosto, y la casilla «Usar la resistencia de refuerzo durante la ebullición» («Использовать разгонный тэн при кипении») también funciona en el modo Destilación.

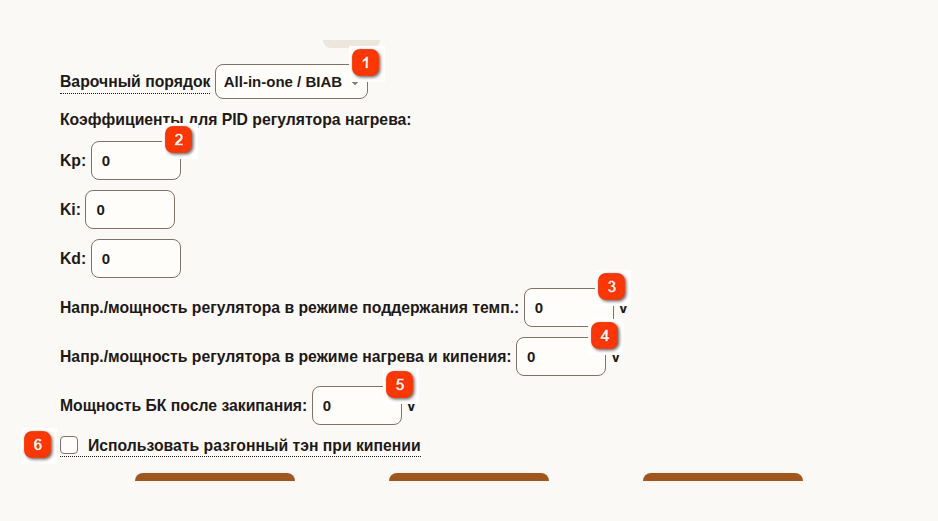

Ajustes → Cerveza
 Orden de elaboración
El esquema de la instalación de elaboración, no una receta. «Todo en uno / BIAB»: calentamiento según el sensor de la caldera (macerado); el agitador funciona según lo indicado en el programa. «HERMS»: PID según el sensor de agua (caldera); la bomba hace circular continuamente el macerado por el serpentín y el sensor de la caldera controla el macerado. «RIMS»: PID según el sensor del tramo de columna (línea de retorno); la bomba funciona de forma continua; calentar sin caudal en un RIMS real es peligroso.
|
 Coeficientes del regulador PID para el calentamiento
Kp, Ki, Kd. Se obtienen con la calibración automática (la línea de programa «Autoajuste» («Автотюнинг»)) o manualmente. Solo se usan en un firmware con USE_ADAPTIVE_PID 0.
|
 Tensión/potencia del regulador en modo de mantenimiento de temperatura
La tensión (potencia) máxima durante la calibración automática y, en un firmware con USE_ADAPTIVE_PID 0, mientras se mantiene un escalón de temperatura.
|
 Tensión/potencia del regulador en modo de calentamiento y ebullición
La tensión (potencia) al calentar hasta la temperatura indicada y en la línea «Hervido» («Кипячение»). Para el regulador adaptativo (por defecto), el límite superior en todas las líneas con calentamiento.
|
 Potencia de la BK tras empezar la ebullición
La potencia de trabajo del modo Columna de mosto después de que la caldera empiece a hervir.
|
 Usar la resistencia de refuerzo durante la ebullición
Si está desmarcada, la resistencia de refuerzo no se enciende en la línea «Hervido» después de empezar el hervor. También funciona en el modo Destilación.
|
Coeficientes del regulador PID
Los coeficientes Kp, Ki, Kd solo se usan si el firmware está compilado con
#define USE_ADAPTIVE_PID 0 (archivo Samovar_ini.h). Por defecto (
USE_ADAPTIVE_PID 1), el calentamiento en el modo Cerveza lo controla un regulador adaptativo que se ajusta por sí mismo al equipo y no usa estos coeficientes (véase
Algoritmo de funcionamiento de los calentadores).
Puede ejecutar una calibración automática de los coeficientes del regulador PID.
Para ello, llene la caldera de agua y ejecute el siguiente programa:

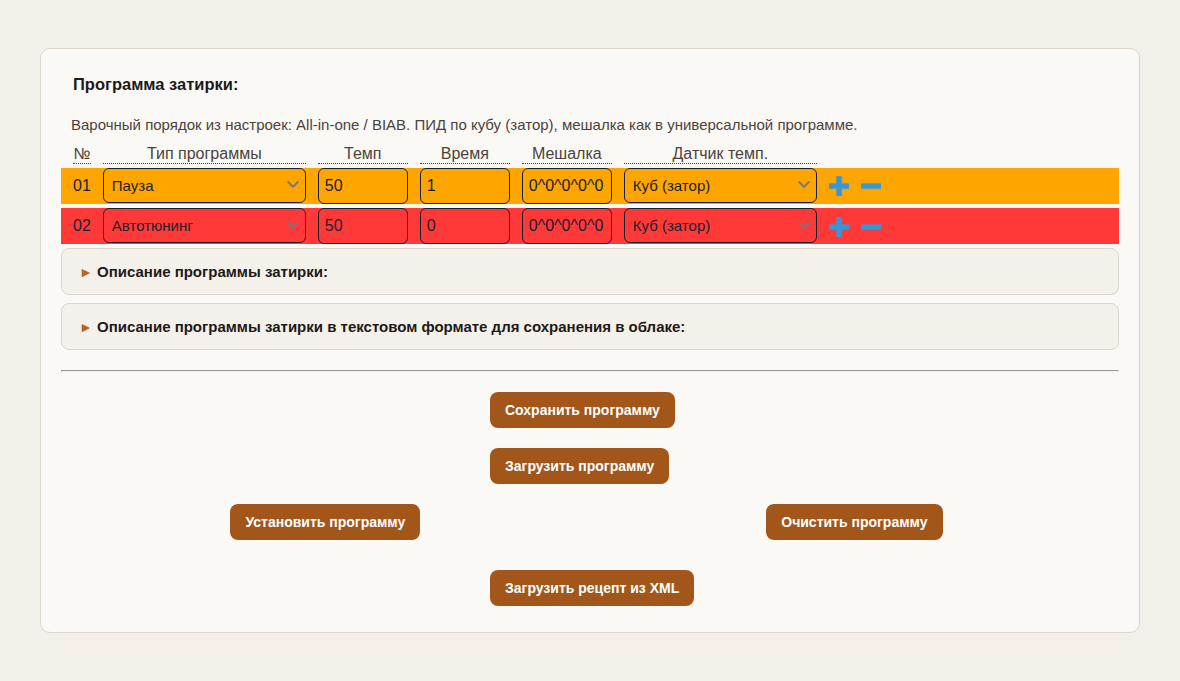

Programa para la calibración automática del PID: una línea «Pausa» («Пауза») y una línea «Autoajuste» («Автотюнинг») con la misma temperatura
Samovar calentará hasta la temperatura indicada y luego empezará la calibración automática. Cuando termine la calibración, Samovar escribirá los nuevos coeficientes en los ajustes, empezará a usarlos de inmediato y pasará a la línea siguiente del programa. No hace falta reiniciar Samovar. Si no se pudieron guardar los coeficientes, aparece el mensaje «PID autotune no guardado» («PID autotune не сохранён»). El proceso de calibración puede durar varias horas, pero la precisión del mantenimiento de la temperatura debería mejorar. También puede ajustar manualmente los coeficientes del regulador PID en los ajustes.
Advertencia. Sin conocimientos especiales, no conviene cambiar a la ligera los coeficientes del regulador PID.
Tensión del regulador en modo de mantenimiento de temperatura
El campo se usa en la calibración automática (la línea «Autoajuste» («Автотюнинг»)) y en un firmware compilado con USE_ADAPTIVE_PID 0. El regulador adaptativo (por defecto) no lo usa: su límite superior es el campo «Tensión/potencia del regulador en modo de calentamiento y ebullición» («Напр./мощность регулятора в режиме нагрева и кипения»). Lo que se describe más abajo en esta sección se refiere a una compilación con USE_ADAPTIVE_PID 0.
Si cree que los escalones de temperatura no se mantienen correctamente, puede cambiar la tensión del regulador en modo de mantenimiento de temperatura.
Samovar mantiene la temperatura durante los escalones mediante PWM.
El valor del campo «Tensión/potencia del regulador en modo de mantenimiento de temperatura» («Напр./мощность регулятора в режиме поддержания темп.») (por ejemplo, 100 voltios) es la tensión máxima que se puede aplicar al calentador en modo de mantenimiento de temperatura.
Es decir, en modo de mantenimiento de temperatura (un escalón de temperatura) no se aplicarán al calentador más de 100 voltios. Con qué frecuencia se aplica esta tensión lo decide la lógica de Samovar.
Ejemplos prácticos:
Si tiene un recipiente de maceración grande y sin aislar en una habitación fría y un calentador principal débil, la temperatura del macerado puede bajar al pasar por los escalones de temperatura.
En ese caso puede ocurrir lo siguiente: Samovar tiene que aplicar 100 voltios al calentador de forma constante, pero aun así la temperatura del macerado sigue bajando.
Cuando la temperatura baja más que el valor indicado (en grados C°) en la línea:
#define HEAT_DELTA 1
del archivo Samovar_ini.h, para volver a la temperatura indicada Samovar empieza a aplicar a la carga, a través del regulador, la tensión del campo «Tensión/potencia del regulador en modo de calentamiento y ebullición» («Напр./мощность регулятора в режиме нагрева и кипения») (calentamiento).
Para evitarlo, aumente la tensión del regulador en modo de mantenimiento de temperatura. Por ejemplo, a 120 voltios.
U otro ejemplo.
La temperatura en el recipiente de elaboración primero supera (se pasa de) el escalón de temperatura indicado en la línea del programa de maceración. Esto puede ocurrir si se usa un calentador demasiado potente para el recipiente. En ese caso, deje la tensión del regulador en modo de mantenimiento de temperatura en 100 y aumente el valor de la línea:
#define HEAT_DELTA 1
en unas pocas unidades.
Tensión del regulador en modo de calentamiento y ebullición
Puede fijar una tensión reducida del regulador para cuando se usa la línea de programa «Hervido» («Кипячение»). Hace falta al elaborar ciertos estilos de cerveza o cuando se usa una resistencia potente en un recipiente de elaboración pequeño.
Nota.
El valor indicado en esta línea también se aplica al calentamiento hasta la temperatura del escalón, lo que permite fijar, y cambiar rápidamente, la potencia del calentador principal para todo el modo Cerveza. El regulador adaptativo (por defecto) lo usa como límite superior de tensión (potencia) en todas las líneas con calentamiento, incluidos los escalones. En una compilación con USE_ADAPTIVE_PID 0 se aplica mientras el macerado esté más frío que la consigna en más de HEAT_DELTA.
En una compilación sin regulador de tensión (calentamiento mediante relé), tras empezar el hervor, el valor del campo en la línea «Hervido» («Кипячение») fija la parte del tiempo de encendido de la resistencia en porcentaje (de 0 a 100).
Potencia de la BK tras empezar la ebullición
La potencia de trabajo del calentador en el modo
Columna de mosto después de que la caldera empiece a hervir. Si la primera línea del programa de la BK indica su propia potencia, se usa esa. No se acepta un valor inferior al mínimo que pone el firmware.
Usar la resistencia de refuerzo durante la ebullición
Permite desactivar el uso de la resistencia de refuerzo en la línea de programa «Hervido» después de empezar el hervor. La resistencia de refuerzo seguirá funcionando durante la elaboración con otras líneas del programa, según los ajustes.
La casilla también funciona en el modo Destilación: si está desmarcada, la resistencia de refuerzo se apaga en cuanto la caldera empieza a hervir.
