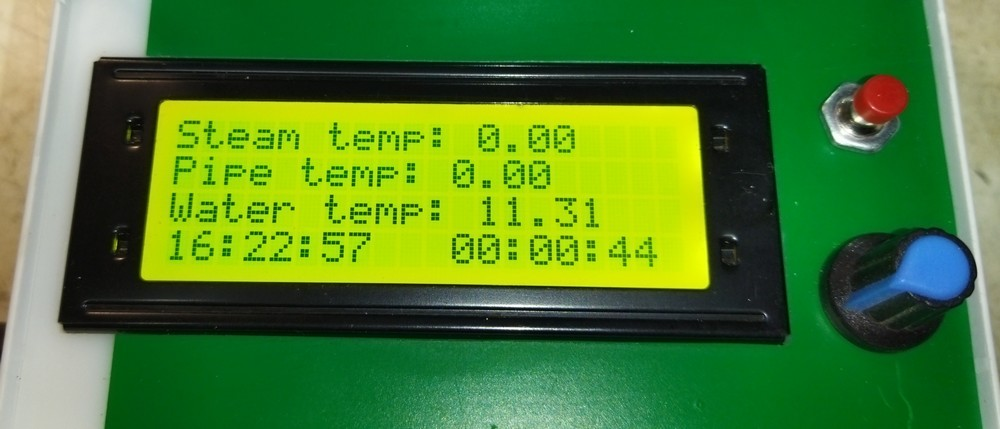

Pantalla LCD, encoder, botón
Samovar 7.00: el botón de control se activa en la pestaña «Equipamiento» («Оборудование») del configurador.
Atención.
Samovar funciona sin pantalla, sin encoder y sin el botón universal. Toda la información está disponible en la interfaz web y, si la integración está activada, también en Blynk. Una pantalla resulta práctica junto al equipo; un encoder sin pantalla normalmente no hace falta, mientras que un botón independiente puede ser útil.
El proyecto usa una pantalla de cuatro líneas: 20X4 LCD2004 con un módulo I2C. Sin el módulo no podrá conectar la pantalla a Samovar.

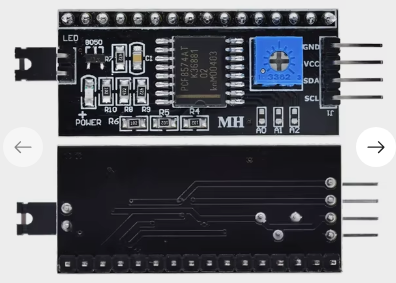

Este es el módulo I2C

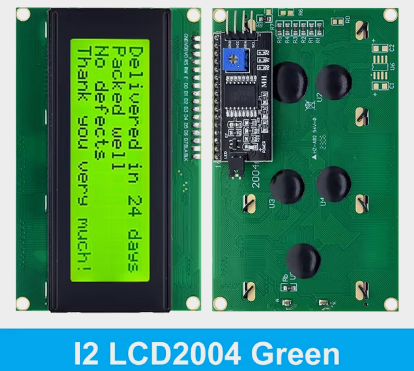

Y esta es una pantalla de 20x4 con el módulo I2C soldado.
Puede comprar una pantalla con el módulo ya soldado o comprarlos por separado como kit y soldarlo usted mismo.
La retroiluminación de la pantalla puede ser azul, verde, amarilla o blanca (esto influye en el precio). Si no necesita la retroiluminación o le molesta, puede apagarla después de ajustar la pantalla quitando el puente LED del módulo I2C. El texto sigue siendo legible.
La mayoría de las pantallas solo admiten la fuente latina, pero algunas admiten cirílico. Samovar usa caracteres latinos.
Conexión.
La pantalla se conecta a la placa de Samovar con 4 cables desde el módulo I2C, según el patillaje del módulo y de la placa.
Por lo general, al encenderla por primera vez se ilumina la retroiluminación pero no aparece texto. Gire la resistencia de ajuste (trimmer) del módulo I2C. Aparecerá el texto. Ajuste el contraste máximo.
Con esto termina el ajuste de la pantalla.
Nota.
Si algunas líneas o caracteres de la pantalla se muestran mal, vuelva a soldar con cuidado las conexiones entre el módulo y la pantalla. Elimine el fundente.

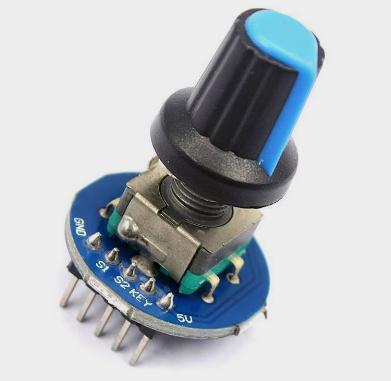

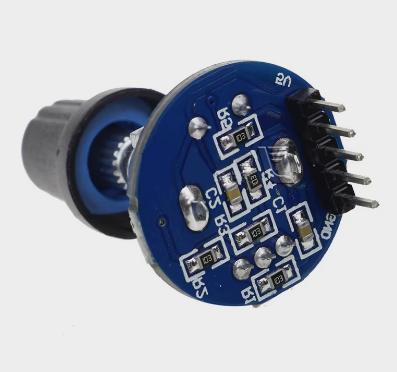

El proyecto usa un encoder EC11 con «placa de conexión». Tiene este aspecto.
Se conecta a la placa de Samovar con 5 cables según el patillaje. Su función principal es «desplazarse» por las líneas de la pantalla LCD2004.
Si el encoder desplaza las líneas de la pantalla en sentido contrario, intercambie los cables de los contactos S1 y S2.
Sirve un pulsador táctil normalmente abierto. Conéctelo entre la entrada y +3,3 V: GPIO39 en ESP32 DevKit o GPIO47 en ESP32-S3. La entrada necesita una resistencia externa de pull-down de 10 kOhm a GND.
Si no usa el botón, en ESP32 DevKit la resistencia no hace falta, pero debe desmarcar la casilla «Usar botón de control» («Использовать кнопку управления») en la pestaña «Equipamiento» («Оборудование») del configurador, o comentar el botón en el archivo Samovar_ini.h:
//#define USE_BTN //usar el botón
En ESP32-S3 la entrada del botón GPIO47 está siempre activada, independientemente de este ajuste, por lo que la resistencia de 10 kOhm a GND es necesaria incluso sin botón; de lo contrario pueden producirse pulsaciones falsas.
¡Atención!
Al arrancar, mantener pulsado el botón independiente unos dos segundos inicia el punto de acceso Wi-Fi. Mantener pulsado el botón del encoder unos dos segundos borra solo los ajustes de Wi-Fi guardados. Los demás ajustes del equipo no se restablecen
