Cómo conectar correctamente un módulo de relés
Al ESP32 se pueden conectar módulos de relés de 5 o de 12 voltios.

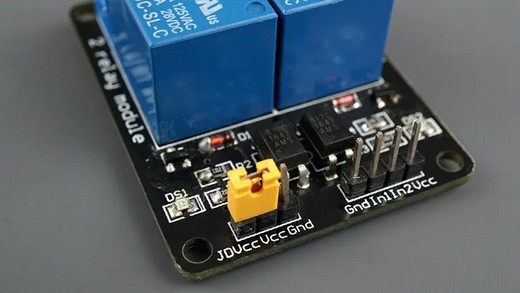

El módulo debe tener un puente JDVCC - VCC.
Atención:
Si falta el puente JDVCC-VCC, el módulo no tiene aislamiento galvánico de la alimentación. No se recomienda usar este tipo de módulos.

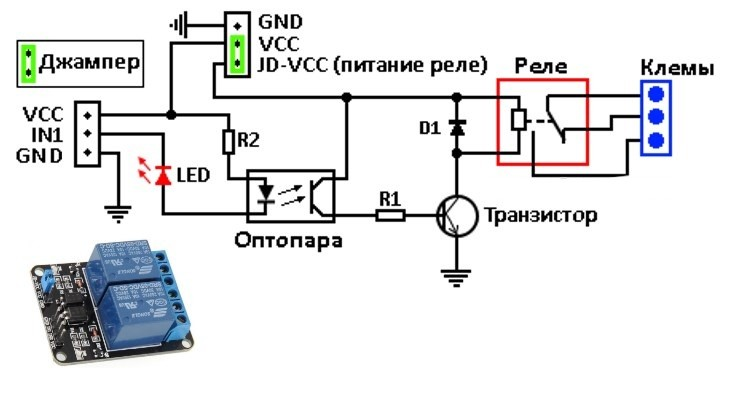

Esquema eléctrico, con un canal como ejemplo:
Para conectar al ESP32:
El conector superior del esquema:
¡OBLIGATORIO! ¡Quite el puente!
- Aplique el negativo de la fuente de alimentación de los relés (-5 o -12 V, según los relés usados) al pin GND.
- El pin VCC no se usa (es decir, no se conecta a nada).
- Aplique el positivo de la fuente de alimentación de los relés (+5 o +12 V) al pin JDVCC.
El segundo conector:
- Conecte VCC a +3,3 voltios del ESP32
- Conecte IN1, IN2 a la salida necesaria del ESP32. Para un aislamiento galvánico completo, puede dejar el pin GND de este conector sin conectar al pin GND del ESP32.
Así, todo el módulo, incluidos los relés, se alimenta de una fuente independiente (5 o 12 voltios), y de Samovar solo llegan 3,3 voltios: a la resistencia R2, al LED del optoacoplador y al LED indicador.
Si el pin IN1 está en cero lógico, el relé se activa; si está en uno lógico (+3,3 voltios), el relé se desactiva
Nota.
La mayoría de los módulos de relés son del tipo Low Level Trigger (LLT, activado por defecto). Esto significa que, para activar el relé, la entrada de control del relé (IN1) debe estar en «0» lógico. Cuando se aplica «1» lógico a la entrada (IN1), el relé se desactiva. Estos relés se usan cuando el microcontrolador controla muchos dispositivos, para reducir el calentamiento y el consumo de corriente del microcontrolador. También se usan en sistemas en los que el relé debe estar activado al aplicar la alimentación o «por defecto».
Para controlar el módulo con «1» lógico en lugar de «0» lógico:

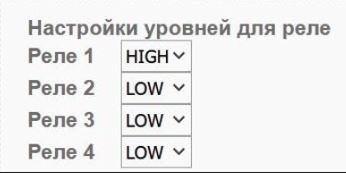

- En la interfaz web de Samovar, en la pestaña Ajustes – Otros («Настройки – Прочие») seleccione el nivel de disparo necesario del módulo.
Los campos rele1…rele4 fijan el nivel con el que el relé se activa. Para el módulo descrito aquí, que se activa con cero lógico, ajuste el nivel a LOW.
Atención. En ESP32 DevKit, el relé n.º 2 (agitador) está conectado a GPIO15. Es un pin de arranque (strapping) que el hardware pone en nivel alto al reiniciar la placa. Un módulo que se activa con uno lógico se activará brevemente en este canal en cada arranque de Samovar. Para el relé n.º 2, use un módulo que se active con nivel bajo (LOW).
