Programa de extracción en modo Rectificación

Samovar 7.00: la calculadora del programa ahora calcula los parámetros del equipo y las velocidades recomendadas, con un botón «Aplicar recomendaciones» («Применить рекомендации»); antes de establecer el programa, compruebe las unidades de potencia: voltios o vatios. En la pestaña «Programa» («Программа») se ha añadido el botón «Borrar programa» («Очистить программу»). Al establecer el programa, este se comprueba: la primera línea debe fijar una tensión (potencia) absoluta, y cada línea de extracción debe tener un volumen o una temperatura de transición.



La pestaña «Programa» («Программа»)



Después de encender o reiniciar Samovar, la pestaña «Programa» («Программа») muestra el último programa de extracción establecido; Samovar lo guarda en su memoria. En un dispositivo nuevo se carga un ejemplo (tres líneas H-B-H de 450 ml cada una), que debe ajustar a sus necesidades.

La ventana principal del programa de extracción contiene los siguientes elementos:

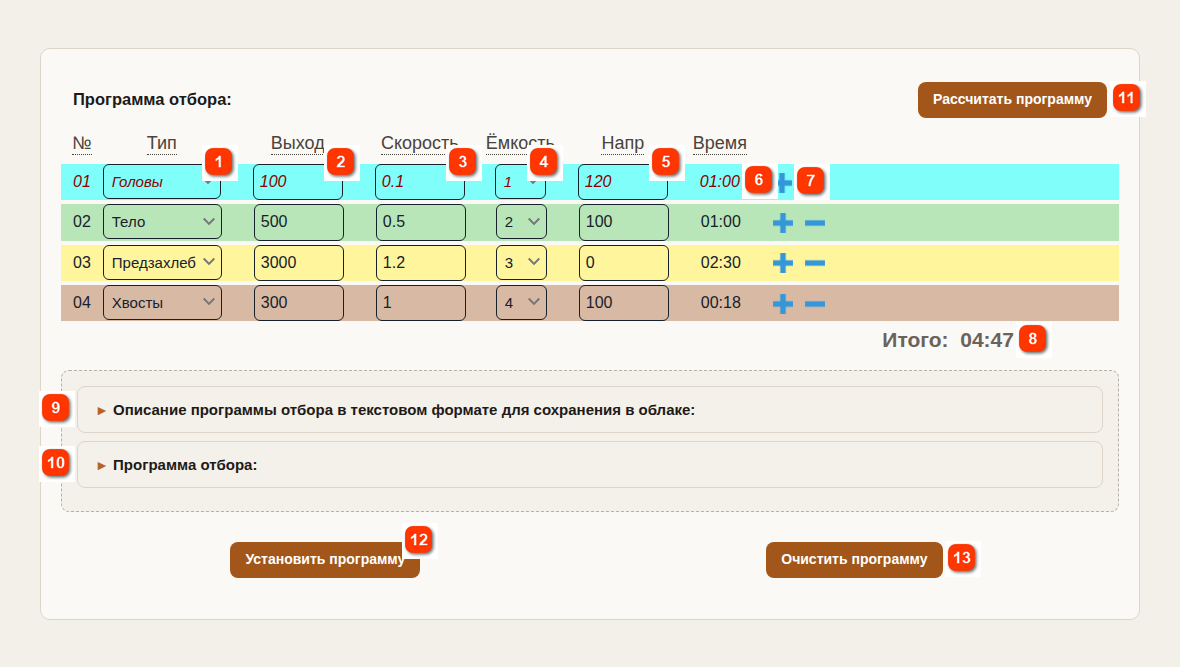

La pestaña «Programa» («Программа») en modo Rectificación



N.º - Número de línea del programa. Las líneas se numeran automáticamente al añadirlas o eliminarlas. El número de la línea en ejecución se muestra en la línea de estado de la pestaña principal «Rectificación» («Ректификация»).

Tipo («Тип») - Menú desplegable con el nombre del modo de extracción: Cabezas («Головы»), Corazón («Тело»), Preinundación («Предзахлеб»), Colas («Хвосты»), Pausa («Пауза»), Lua. Según la elección, se aplica una lógica diferente. Las líneas de la tabla se colorean según su tipo.

Salida («Выход») - El valor se indica en mililitros: cuánto extraer antes de pasar a la siguiente línea del programa. En una línea «Pausa» este campo fija el tiempo de pausa en segundos; en una línea «Lua», el tiempo límite de la etapa en segundos.

Lua - línea controlada por un script Lua: al elegir este tipo se abre la ventana «Etapa Lua» («Lua-этап»), donde se selecciona un archivo .lua de la memoria de Samovar, el tiempo límite en segundos y los parámetros del script. En esta línea no se indican velocidad, recipiente ni tensión, y no le afecta el requisito de tensión de la primera línea. Más información: Sobre el lenguaje de scripts Lua.

Velocidad («Скорость») - Velocidad de extracción de la bomba peristáltica. El valor se indica en litros por hora.

Recipiente («Ёмкость») - Número del recipiente en el que se extrae el producto. La numeración empieza en cero (0-10). Es decir, la posición «inicial» del balancín del servo es el recipiente n.º 0.

Tens. («Напр.») - Tensión en voltios que debe fijarse en el regulador de tensión. Cero significa no cambiar el valor actual; un número pequeño o negativo es un desplazamiento respecto al valor actual (véase Edición del programa de extracción).
Nota. Para el regulador SEM_AVR el valor se indica en vatios y la columna se llama «Potencia» («Мощн.»).

Tiempo («Время») - Tiempo que tardará en ejecutarse una línea concreta del programa (volumen dividido por velocidad). (desde la versión 5.25)



La tabla no muestra un campo más de la línea: la temperatura de transición (el quinto valor del formato de texto). Solo se puede fijar en el campo de texto «Programa de extracción» («Программа отбора»); el valor se conserva al editar la tabla. Si es 0, no se usa. Si se indica un número de 0 a 20, la línea termina cuando la temperatura del vapor supera la temperatura del vapor al inicio de la línea más ese número. Si se indica 20 o más, la línea termina cuando la temperatura del vapor supera ese valor. El paso a la siguiente línea se produce con la condición (volumen o temperatura) que se cumpla primero.



El programa, en forma de tabla, según el cual se realizará la extracción.

El programa de extracción se ejecuta línea a línea y termina tras ejecutar la última línea. Se pueden añadir y eliminar líneas. Al pulsar el signo más (+) al final de una línea se añade la siguiente línea vacía; al pulsar el signo menos (-) se elimina la línea actual. Una vez establecido el programa, la acción no se puede deshacer.

El parámetro necesario se indica en la intersección de una fila y una columna.

Cada línea describe lo que Samovar debe hacer en un momento dado. La duración de una línea se determina por el volumen de líquido que la bomba debe mover a la velocidad fijada, por la temperatura de transición o por un tiempo fijado explícitamente (en una línea «Pausa»). La tabla está vinculada directamente al campo de texto «Programa de extracción».

La línea en ejecución se resalta en cursiva de color rojo oscuro, y las líneas ya completadas, en cursiva. Mientras edita una celda de la tabla, la actualización de la tabla con los datos de Samovar se aplaza; lo indica el icono «Datos actualizados» («Данные обновились») junto al encabezado.



El campo «Total» («Итого») es el tiempo de ejecución de todo el programa de extracción (sin contar las líneas «Pausa»).



Texto libre (hasta 250 caracteres). Cualquier información sobre este programa de extracción.

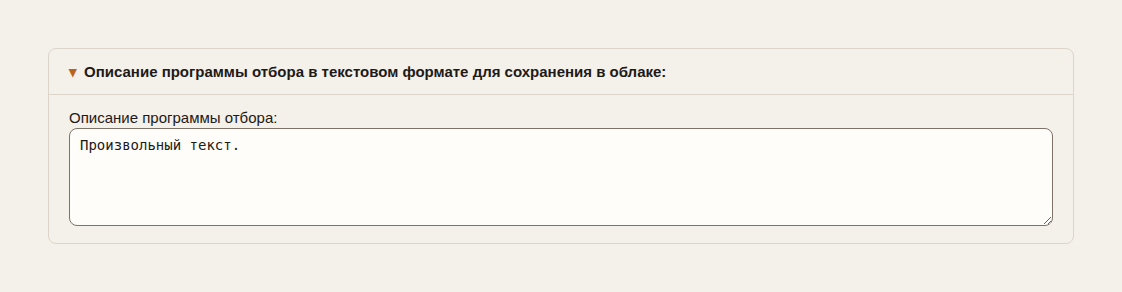

El campo «Descripción del programa de extracción» («Описание программы отбора»)

Campo de texto plegable. Puede introducir información relacionada con un programa de extracción concreto. La descripción se guarda en Samovar junto con el programa mediante la orden «Establecer programa» («Установить программу») y se envía una vez a la nube al iniciar la sesión con la orden «Iniciar extracción» («Начать отбор»). Después, el texto solo se puede editar en la nube. Más información: registros y gráficos en la nube.



El programa, en formato de texto, según el cual se realizará la extracción.

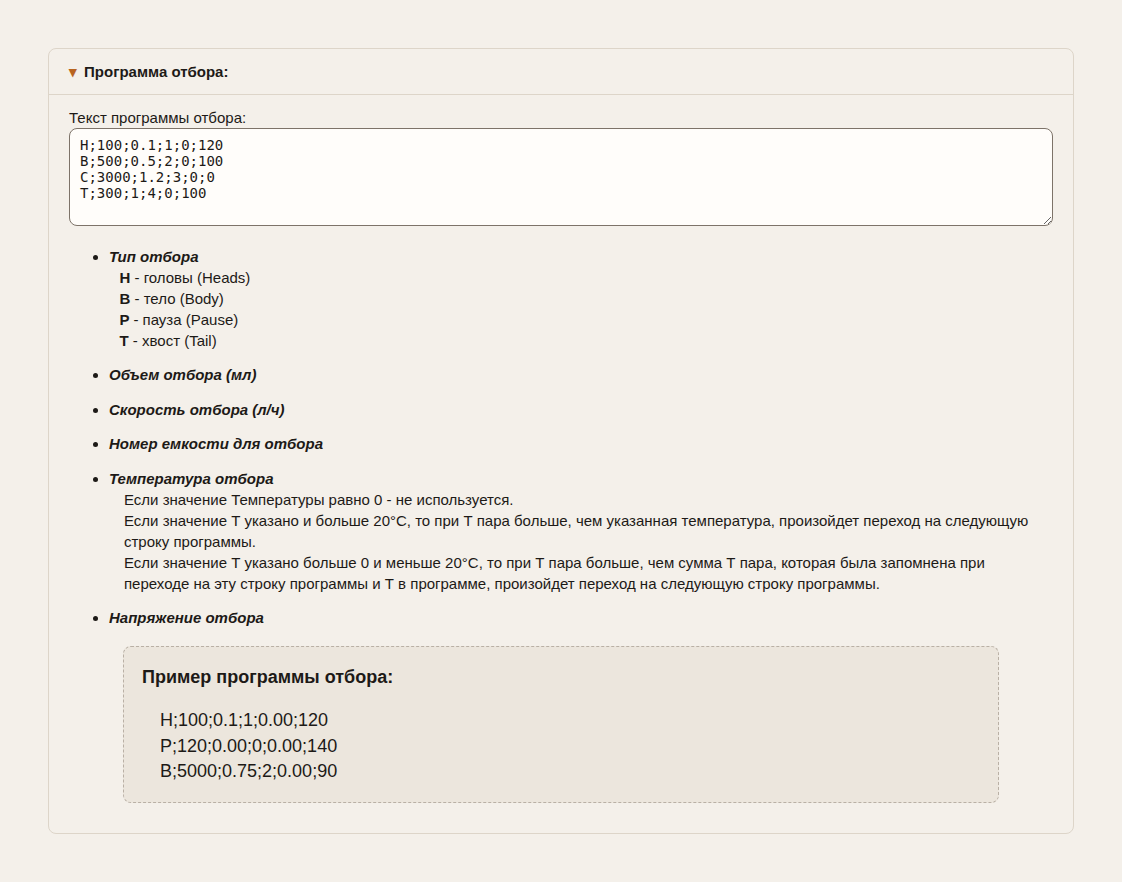

El campo «Programa de extracción» («Программа отбора») en formato de texto

Campo de texto plegable. El programa de extracción se muestra en formato de texto: seis valores separados por punto y coma: tipo; volumen (ml); velocidad (l/h); número de recipiente; temperatura de transición; tensión (potencia). Debajo del campo encontrará una explicación de los valores y un programa de ejemplo. El texto se puede copiar y guardar localmente como un archivo de texto normal. Está vinculado directamente a la tabla.
Los datos se copiarán a la nube una vez, con la orden «Iniciar extracción». El texto no se puede editar en la nube.



Abre una página aparte con la calculadora del programa de extracción, basada en el volumen de aguardiente bruto y el porcentaje de cada fracción. Si la tabla tiene cambios sin guardar, Samovar pide confirmar el paso.



Copia el programa a Samovar. Al pulsarlo, comprueba el programa y lo guarda en la memoria de Samovar para su ejecución posterior. Si el programa no supera la comprobación (formato de línea incorrecto, más de 20 líneas, la primera línea no fija una tensión absoluta, una línea de extracción no tiene ni volumen ni temperatura), no se establece y el motivo se muestra en un mensaje con el número de línea.



Tras la confirmación, elimina todas las líneas del programa de la memoria de Samovar.
