Reguladores de tensión utilizados
¡ADVERTENCIA!
Todos los reguladores conectados a Samovar deben estar aislados físicamente en cuanto a tensión. Para ello pueden usarse
relés, optoacopladores, aisladores de bus de datos como ADUM, etc.
No conecte nunca los reguladores directamente: de lo contrario, la tensión de red llegará a usted y a Samovar. Lo mejor que puede pasar en ese caso es que Samovar se queme. Las demás consecuencias serán mucho peores.
Samovar 7.00: el tipo de regulador se elige en la pestaña «Regulador» («Регулятор») del configurador (campo «Regulador de potencia» («Регулятор мощности»)): KVIC, RMV-K, SEM_AVR o «No usar» («Не использовать»). El configurador se inicia con el script flash_windows.bat o flash_macos_linux.sh y elige por sí mismo el entorno de compilación necesario; los nombres de entornos de PlatformIO que se indican más abajo son para la compilación manual.
Samovar funciona con los siguientes tipos y modelos de reguladores de tensión:
Reguladores de tensión controlados por el protocolo UART
¡Atención! Algoritmo de conexión/desconexión de la carga cuando se usa el control por UART:
Conexión.
Tras el comando «Encender calentamiento» («Включить нагрев»), Samovar activa el relé n.º 1, que a su vez activa el contactor. Después espera el tiempo indicado en la línea
#define SAMOVAR_USE_POWER_START_TIME del archivo Samovar_ini.h (2 segundos por defecto; con SEM_AVR el firmware espera otros 3 segundos a que arranque el regulador) y ordena al regulador aplicar tensión. Así el contactor cierra el circuito de potencia de la carga cuando en él no hay tensión, lo que evita las chispas y alarga la vida del contactor. A la vez que el regulador aplica la tensión, se activa el relé n.º 4; sirve para conectar la resistencia de refuerzo (en los modos en los que se usa la resistencia de refuerzo).
Desconexión.
Tras el comando «Apagar calentamiento» («Отключить нагрев»), Samovar ordena al regulador quitar la tensión, espera a que lo haga y, pasados 0.2 segundos, desactiva el relé n.º 4 y el relé n.º 1, que a su vez desactiva el contactor. Si el regulador no responde al comando, los relés se desactivan igualmente por tiempo límite y en los mensajes aparece la alarma «Tiempo de espera agotado del comando del regulador» («Таймаут команды регулятора»).
En el configurador elija «Regulador de potencia» —
KVIC (es el valor por defecto). En
PlatformIO le corresponde el entorno
Samovar. Todo el bloque se explica en el apartado
Configuración del sketch.
Totalmente compatible con Samovar. El paso de ajuste con el encoder es de 0.5 voltios. La estabilización, de 0.1 voltios. Puede apagarse en caso de emergencia mediante un sensor independiente.
2. Regulador RMV-K (con Samovar solo funcionan las versiones n.º 5 y 6)
Todos los modelos RMV-K tienen de serie aislamiento de potencia en los contactos de control, y no necesitan ninguna modificación para funcionar con Samovar.
En el configurador elija «Regulador de potencia» — RMV-K. En PlatformIO le corresponde el entorno Samovar_rmvk (la directiva SAMOVAR_USE_RMVK). El firmware activa automáticamente el soporte general de reguladores.
El paso de ajuste, tanto en el regulador como desde Samovar, es de 1 voltio. La estabilización, de 1 voltio. La versión n.º 6 puede apagarse en caso de emergencia mediante un sensor independiente. A través del RMV-K, Samovar controla por completo el calentamiento inicial, la estabilización y el apagado de emergencia del calentamiento.
¡Atención! Como el RMV-K solo trabaja con valores enteros al fijar la tensión de estabilización, esto tiene una particularidad cuando Samovar trabaja en el modo de preinundación.
3. Regulador SEM_AVR
En el configurador elija «Regulador de potencia» — SEM_AVR. En PlatformIO le corresponde el entorno Samovar_sem (la directiva SAMOVAR_USE_SEM_AVR). El firmware activa automáticamente el soporte del protocolo RMV-K y el soporte general de reguladores.
Compatible con Samovar. Tiene una particularidad: en la interfaz de Samovar la potencia entregada a la carga se fija y se muestra no en voltios (como con los dos reguladores anteriores), sino en vatios.
Para que funcione correctamente con Samovar, use el sketch Stab-avr.ino que viene con Samovar y se encuentra en el directorio ...Samovar\Stab-avr
Reguladores de tensión sin control externo por protocolo.
Por ejemplo:
RM2, RM2M, RM2-Pro (en adelante, simplemente RM
) .
Todos los modelos RM tienen de serie aislamiento de potencia en los contactos de control, y no necesitan ninguna modificación para funcionar con Samovar.
Si Samovar no controla el regulador por UART, elija en el configurador «Regulador de potencia» —
«No usar» («Не использовать»). En
PlatformIO le corresponde el entorno
Samovar_no_power: las directivas
SAMOVAR_USE_POWER,
SAMOVAR_USE_RMVK y
SAMOVAR_USE_SEM_AVR están desactivadas. El modo
NBK no está disponible en esa compilación.
El control de estos reguladores se reduce a dos parámetros:
- Encender/apagar el propio regulador.
- Iniciar/detener el modo «Calentamiento inicial» («Разгон»)
Esto se hace con dos relés cuyos contactos controlan el regulador. Con el comando de Samovar «Encender calentamiento» («Включить нагрев»),
los contactos del relé n.º 1 encienden el RM y, al mismo tiempo, los contactos del relé n.º 4 dan la orden de activar el modo «Calentamiento inicial».
Cuando la temperatura del vapor alcanza el valor indicado en el archivo Samovar_ini.h : (39° en este caso)
//Vapor sensor temperature at which the column switches from boost mode to working mode
#define CHANGE_POWER_MODE_STEAM_TEMP 39
El relé n.º 4 abre sus contactos y el RM desactiva el calentamiento inicial. Al terminar la tanda, Samovar apaga el RM con los contactos del relé n.º 1.
Atención.
Si apaga el calentamiento y lo vuelve a encender, pero la temperatura del sensor de vapor supera el valor indicado en el sketch, el calentamiento inicial no se activará.
Cuando se disparan los sensores del sistema de seguridad, Samovar apaga el RM por completo.
Nota:
- Todos los reguladores citados funcionan como unidades independientes y pueden usarse con Samovar sin conexión UART, según el principio y el algoritmo del regulador RM.
Preguntas y respuestas. FAQ
Samovar y el regulador de tensión muestran potencias distintas. ¿Cómo se corrige?
En general la potencia absoluta no es tan importante, pero se puede hacer que coincidan las potencias mostradas en el regulador y en Samovar, y en esencia solo hay un método.
Ninguno de los reguladores, Samovar incluido, mide la potencia. La calculan, como una calculadora, a partir de dos valores: la tensión aplicada en ese momento a la resistencia y la resistencia eléctrica introducida de esa resistencia.
La resistencia eléctrica introducida es constante, mientras que la tensión varía. Todo el ajuste se reduce a elegir el valor de la resistencia eléctrica de la resistencia.
Puede usar la resistencia calculada: la tensión al cuadrado dividida entre la potencia. La tensión se toma de la placa de características de la resistencia. Ejemplo para una resistencia de 3 kW a 220 V: 220*220/3000=16.13333333333 Ohm.
O medirla con un multímetro.
Para los reguladores RMVk y el Simple hecho con módulos chinos (Stab-avr).
¡Atención! Si en realidad no vamos a calentar la caldera, desconectamos la resistencia.
- En el RMVk puede introducir los valores de potencia y tensión, y la resistencia eléctrica se calcula automáticamente. O introducir la resistencia eléctrica y se calcula la potencia. Vídeo sobre cómo configurarlo. Véalo, hágalo y no olvide poner el regulador en el modo de visualización en vatios.
- En el Stab-avr, fije con el potenciómetro la tensión de red real en ese momento e introduzca la potencia de su resistencia.
¡Atención! En el Stab-avr, la potencia de la resistencia debe introducirse para una tensión de red de 230 voltios. Si el fabricante de la resistencia indicó la potencia para 220 voltios en su ficha técnica, recalcúlela para 230 voltios.
Inicie el calentamiento de Samovar. No tiene sentido ajustar nada en el modo de calentamiento inicial: la tensión cambia todo el tiempo, y con ella la potencia. Dé desde Samovar la orden de fijar en el regulador una tensión concreta (por ejemplo, 170 voltios en el RMVk o 2000 vatios en el Stab-avr). Los reguladores pasan al modo de estabilización.
Compare los valores de potencia mostrados en Samovar y en el regulador.
Ahora hay dos caminos: cambiar el valor de la resistencia eléctrica en Samovar (interfaz web: «Ajustes» («Настройки»), pestaña «Otros» («Прочие»), campo «Resistencia de la resistencia calefactora para calcular la potencia» («Сопротивление тэна для расчета мощности»)), que es mucho más cómodo, o cambiar el valor de potencia introducido en el regulador. El objetivo es que los valores del regulador y de Samovar se acerquen lo más posible.
Regulador Kvic .
No muestra la potencia. Así que solo se ajusta Samovar, a la potencia que quiera ver…
Esa es la primera opción

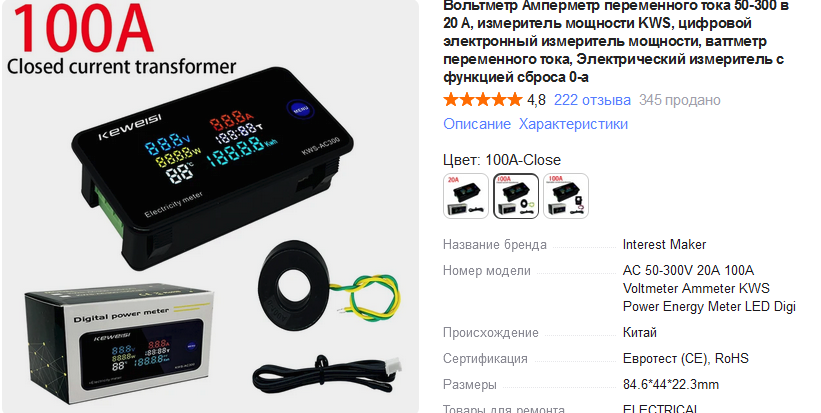

La segunda es usar una cadena: un voltiamperímetro aparte — regulador — Samovar.
Es cómodo si de vez en cuando se usan resistencias distintas y/o se conmutan las resistencias del propio conjunto calefactor.
El voltiamperímetro mide realmente la corriente consumida y muestra en su pantalla la potencia real. Así que, si quiere que Samovar muestre esa potencia, basta con cambiar sobre la marcha el valor de la resistencia eléctrica en Samovar.
