Este panorama le ayudará a elegir un regulador para trabajar con Samovar.
Todos los reguladores presentados a continuación son estabilizadores de la tensión de salida. Entregan a la salida una tensión estabilizada independientemente de las fluctuaciones de la red. No son elevadores. La estabilización solo se produce si la tensión de salida es inferior a la de entrada. Pueden funcionar como dispositivos autónomos.
Atención.
En este panorama, las características positivas y negativas de los reguladores se consideran únicamente desde el punto de vista del trabajo con Samovar.
Un estabilizador basado en un microcontrolador Arduino. Puede montarlo usted mismo si tiene los componentes y experiencia en el montaje y/o reparación de dispositivos electrónicos. Control manual: un encoder. Pantalla: LCD de 0,96 pulgadas
Se puede comprar un dispositivo ya montado. El formato, el equipamiento, la garantía y demás condiciones se acuerdan individualmente con el fabricante.
El código fuente está escrito en lenguaje ensamblador, es abierto y está disponible para que lo modifique usted mismo.
Ventajas:
- Arranque rápido, estabilización de la tensión de salida. Hasta 0,1 voltios
- Control manual con un encoder con botón. Paso de ajuste de 0,5 voltios
- Pantalla fácil de leer.
- Indicación de estabilización de tensión.
- Posibilidad de preajustar manualmente la tensión de estabilización a la que pasará el regulador tras ejecutar la orden «Parar calentamiento inicial» («Стоп разгон»).
- Control por UART o I2C
- Reparable y con posibilidad de actualizar el programa a medida que salen nuevas versiones. Posibilidad de instalar un firmware alternativo con velocidad de puerto de 9600 baudios (38400 baudios por defecto)
- Control de la resistencia de refuerzo mediante un relé de potencia independiente.
- Un conector para la orden externa «Parar calentamiento inicial» («Стоп разгон»)
- Un conector para la orden externa «Emergencia» («Авария»)
- Aplicación suave de la tensión a la carga al arrancar y retirada suave al apagar.
Inconvenientes:
- Todos los elementos del regulador están a alta tensión.
- Para sustituir el programa, puede que haya que retirar el microcontrolador del regulador.
- La tensión de estabilización preajustada no se guarda en la memoria del dispositivo al apagarlo o reiniciarlo.
- La reparación y el flasheo requieren conocimientos especiales.

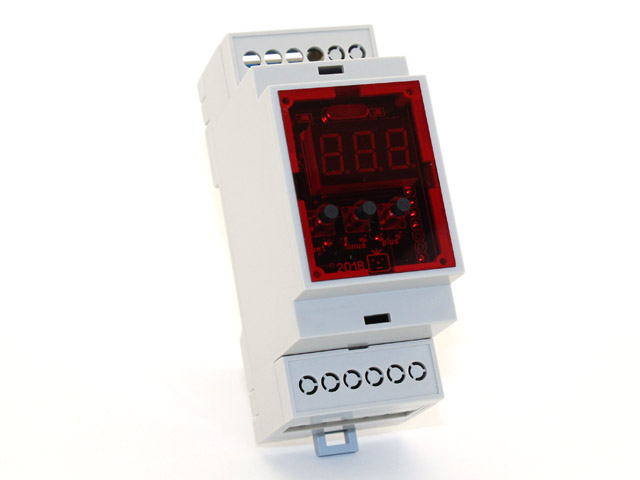

Un estabilizador montado en una caja 2DIN para carril DIN. Control manual y ajuste con botones. Visualización de información: un indicador de tres dígitos. No se puede montar uno mismo.
El estabilizador se vende en 6 versiones y 5 configuraciones (en el momento de escribir este panorama).
¡Atención! Solo las versiones 5 y 6 sirven para trabajar con Samovar por UART.
Ventajas:
- Vida útil del producto: 10 años.
- Garantía de 6 meses
- Estabilidad de mantenimiento de la tensión de 1 voltio. Paso de ajuste de 1 voltio
- Memoria para 10 valores preajustados
- La resistencia eléctrica de la resistencia se guarda en memoria para calcular la potencia
- Calibración del voltímetro
- Puede cambiarse para mostrar las lecturas en vatios.
- Control desde Samovar por UART (solo versiones 5 y 6).
- Un conector para la orden externa «Emergencia» («Авария») (presente desde la versión 3).
- Un conector para la orden externa «Parar calentamiento inicial» («Стоп разгон») (presente desde la versión 4).
Inconvenientes:
- En caso de reparación se necesitan conocimientos y equipos especiales.
- Todos los elementos del regulador están a alta tensión.
- El firmware no se puede actualizar
- Si el regulador se usa como equipo autónomo, hace falta una fuente de alimentación adicional para usar las funciones «Parar calentamiento inicial» («Стоп разгон») y «Emergencia» («Авария») (basta con una pila de 9 V tipo «Krona»)
- Programación manual e introducción de valores en memoria complicadas.
- Peculiaridades del control manual (por ejemplo, para bajar la tensión primero hay que subirla 1 voltio y solo entonces bajarla).
Cómprelo totalmente montado en una caja, listo para conectar la resistencia y trabajar, en la tienda en línea (allí también puede comprar un kit de componentes para montarlo usted mismo).
Un regulador sencillo y estabilizado de la potencia de la resistencia, hecho con módulos chinos
Un estabilizador basado en un microcontrolador Arduino. Control con botones. Pantalla: LCD de 0,96 pulgadas. Puede montarlo usted mismo con unos conocimientos mínimos de soldadura. No se vende.
El código fuente está escrito en C++, es abierto y puede modificarlo usted mismo con Arduino IDE.
Ventajas:
- Montaje sencillo a partir de módulos ya hechos.
- Totalmente reparable.
- Control desde Samovar por UART
- Posibilidad de actualizar el programa, código fuente abierto.
- Todos los elementos del regulador están a tensión segura, salvo los de potencia.
- Puede conectarse a Samovar sin aislamiento de tensión (hay que adaptar la tensión del Arduino NANO y del ESP32).
- Conector externo «Parar calentamiento inicial» («Стоп разгон»)
- Conector externo «Emergencia» («Авария»)
- Calibración del voltímetro
- Posibilidad de preajustar y guardar en memoria el valor de potencia de salida al que pasará el regulador tras ejecutar la orden «Parar calentamiento inicial» («Стоп разгон»).
- La potencia nominal de la resistencia se guarda en memoria.
Inconvenientes:
- Un arranque relativamente lento del firmware original al trabajar con Samovar. Se recomienda usar el firmware modificado que se suministra con el sketch de Samovar.

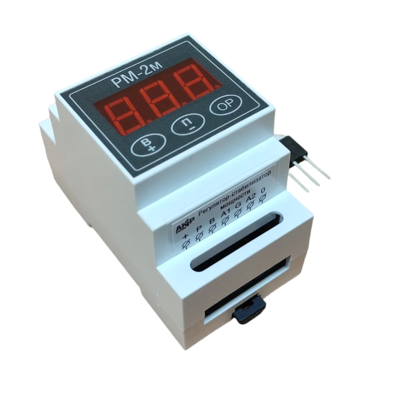

Regulador RM (RM2M, RM2M-Pro)
Un estabilizador montado en una caja 3DIN para carril DIN. Control manual y ajuste con botones. Visualización de información: un indicador de tres dígitos. No se puede montar uno mismo.
El estabilizador lo venden distintos fabricantes. Por tanto, el equipamiento y la garantía varían en cada caso. Puede comprar solo el estabilizador (sin el triac etc.) o un dispositivo completo listo para trabajar.
Ventajas:
- Estabilidad de mantenimiento de la tensión fijada: más o menos 1 voltio.
- Paso de ajuste de 1 voltio
- Indicación de la potencia consumida por la carga: de 0 a 9,99 kW.
- Memoria para 10 tensiones preajustadas.
- Temporizador tensión-tiempo integrado: de 0 a 999 minutos.
- No necesita fuente de alimentación adicional para usar las funciones «Parar calentamiento inicial» («Стоп разгон») y «Emergencia» («Авария»)
Inconvenientes:
- No hay canal de control.
- Programación e introducción de valores en memoria complicadas.
Conclusiones.
Para usar con Samovar se recomiendan los tres primeros reguladores. Siempre que se use el control por UART, Samovar controlará el regulador por completo: desde iniciar el calentamiento inicial hasta cambiar la tensión en cualquier momento y apagar el calentamiento.
La posibilidad de apagado de emergencia desde un dispositivo externo puede usarse como opción. Por ejemplo, al usar Samovar con un PVK (caldera con camisa de vapor), para cortar el calentamiento si se supera la presión en la camisa de vapor-agua. Como sensor puede usarse un manómetro de contacto eléctrico.
El regulador KVIC. Control manual cómodo; el paso de ajuste de 0,5 voltios permite llevar la columna al modo de preinundación con bastante precisión y mantenerla así durante mucho tiempo. Pero solo un técnico electrónico experimentado puede montarlo.
El regulador RMV-k.
Un dispositivo de funcionamiento estable con una oferta de configuraciones bastante amplia. Fiable; por lo que se sabe, prácticamente no hay quejas. Conectado a Samovar por UART es cómodo y sencillo de controlar. Puede comprar una caja totalmente lista para trabajar junto con los sensores «Parar calentamiento inicial» («Стоп Разгон») y «Emergencia» («Авария»). Los sensores pueden usarse cuando el regulador trabaja de forma autónoma y son un termostato bimetálico KSD9700. Al conectarlo a Samovar no se usa el sensor «Parar calentamiento inicial», porque el conector se usa para la línea de intercambio de datos; por tanto, Samovar controla él mismo el modo «Parar calentamiento inicial». El sensor «Emergencia» puede usarse como opción autónoma. Los sensores no sirven para usarse en Samovar, pero pueden usarse como componentes al montar una línea de protección.
El regulador Stab-avr tampoco se queda atrás. La posibilidad de montarlo y repararlo usted mismo lo hace muy atractivo. Una particularidad de este regulador es que el ajuste de potencia se muestra en vatios (y no en voltios, como en los reguladores vistos antes).
El paso de ajuste es 1/200 de la potencia nominal de la resistencia. Por la forma de fijar la potencia, el valor real puede diferir ligeramente del fijado por Samovar (por ejemplo, 1803 W en lugar de 1800). Esto no es nada crítico.
Todas las ventajas de los reguladores RM (RM2M, RM2M-Pro) quedan anuladas por un gran inconveniente: la falta de comunicación UART. Y, por tanto, la imposibilidad de fijar la tensión del regulador «desde fuera». La tensión de estabilización solo puede fijarse a mano.
Al trabajar con el RM, Samovar solo puede encender/apagar el regulador y activar/desactivar el calentamiento inicial. Porque este regulador no ofrece otras formas de control desde dispositivos externos.
Recomendaciones.
Si tiene aunque sea un poco de experiencia con el soldador, tiene sentido montar el regulador Stab-avr.
Si tiene serias dudas sobre su propia capacidad o no tiene tiempo, tiene sentido comprar el regulador RMV-k totalmente montado.
