Reguladores de tensión utilizados
Samovar 7.00: el tipo de regulador se elige en la pestaña «Regulador» («Регулятор») del configurador: KVIC, RMVK, SEM_AVR o «No usar» («Не использовать»).
¡ATENCIÓN!
Todos los reguladores conectados a Samovar deben estar aislados físicamente en cuanto a tensión. Pueden ser relés, optoacopladores, aisladores de bus de datos como ADUM, etc.
Nunca conecte los reguladores directamente, de lo contrario la tensión de red llegará a usted y a Samovar. Lo mejor que puede pasar en ese caso es que Samovar se queme.
Samovar admite varias opciones. En Arduino IDE la elección se hace con directivas en Samovar_ini.h. En PlatformIO puede elegir un entorno ya preparado: Samovar — KVIC, Samovar_rmvk — RMVK, Samovar_sem — SEM_AVR, Samovar_no_power — compilación sin regulador UART. Solo se puede elegir una opción a la vez.
Reguladores de tensión controlados por protocolo UART
Algoritmo para un regulador con UART.Encendido: Samovar activa el relé n.º 1 y espera el tiempo
SAMOVAR_USE_POWER_START_TIME (2000 ms por defecto; en el configurador es «Retardo de arranque del regulador, ms» («Задержка запуска регулятора, мс») en la pestaña «Regulador»; para SEM_AVR se conceden además 3 s antes para que arranque el regulador), tras lo cual envía al regulador la orden de trabajo. Si el regulador no responde, el calentamiento se apaga con el mensaje «Tiempo de espera de la orden del regulador agotado» («Таймаут команды регулятора»). El relé n.º 4 lo controla por separado el algoritmo del modo elegido y no tiene por qué activarse al mismo tiempo.
Apagado: los relés n.º 1 y n.º 4 se desactivan de inmediato. Pasados 700 ms se envía al regulador la orden SLEEP y, tras otros 200 ms, termina la secuencia de parada.
Totalmente compatible con Samovar. El paso de ajuste con el encoder es de 0,5 voltios. La estabilización es de 0,1 voltios. Puede apagarse en caso de emergencia mediante un sensor independiente.
2. Regulador RMVK (solo las versiones n.º 5 y 6 funcionan con Samovar)
Todos los modelos RMVK tienen de serie aislamiento de potencia en los contactos de control, y no necesitan ninguna modificación para funcionar con Samovar.
El paso de ajuste en el regulador y desde Samovar es de 1 voltio. La estabilización es de 1 voltio. La versión n.º 6 puede apagarse en caso de emergencia mediante un sensor independiente. A través del RMVK, Samovar controla por completo el calentamiento inicial, la estabilización y el apagado de emergencia del calentamiento.
¡Atención! El RMVK solo trabaja con valores enteros, es decir, tiene un paso de ajuste de 1 voltio, lo que tiene sus particularidades cuando Samovar trabaja en modo de preinundación.
Compatible con Samovar. Tiene una particularidad: en la interfaz de Samovar la potencia entregada a la carga se fija y se muestra no en voltios (como con los dos reguladores anteriores), sino en vatios.
Para que funcione correctamente con Samovar hay que usar el sketch Stab-avr.ino, que viene con Samovar y se encuentra en el directorio ...Samovar\Stab-avr
Reguladores de tensión sin control externo por protocolos.
Por ejemplo:
RM2, RM2M, RM2-Pro (en adelante, simplemente RM
) .
Todos los modelos RM tienen de serie aislamiento de potencia en los contactos de control, y no necesitan ninguna modificación para funcionar con Samovar.
El control de estos reguladores se reduce a dos parámetros:
- Encender/apagar el propio regulador.
- Iniciar/detener el modo «Calentamiento inicial»
La función se implementa con dos relés cuyos contactos controlan el regulador. Con la orden «Encender calentamiento» de Samovar,
los contactos del relé n.º 1 encienden el RM. El relé n.º 4 activa el modo «Calentamiento inicial» solo cuando lo requiere el algoritmo del modo elegido.
El relé n.º 4 abre sus contactos y el RM desactiva el modo de calentamiento inicial. Cuando termina el proceso, Samovar apaga el RM con los contactos del relé n.º 1.
Nota:
- Todos los reguladores enumerados funcionan como equipos autónomos y pueden usarse con Samovar sin conexión UART, siguiendo el principio y el algoritmo del regulador RM.
Samovar y el regulador de tensión muestran lecturas de potencia distintas. ¿Cómo lo soluciono?
En general, la potencia absoluta no es tan importante, pero es posible conseguir lecturas de potencia idénticas en el regulador y en Samovar, y en esencia solo hay un método.
Ninguno de los reguladores, Samovar incluido, mide la potencia. La calculan como calculadoras, a partir de dos valores: la tensión aplicada en ese momento a la resistencia y el valor de resistencia eléctrica introducido para esa resistencia.
La resistencia eléctrica introducida es constante, y la tensión cambia. Todo el ajuste se reduce a elegir la resistencia eléctrica del elemento calefactor.
Puede tomar la resistencia calculada: la tensión al cuadrado dividida entre la potencia. La tensión se toma de la placa de características de la resistencia. Ejemplo para una resistencia de 3 kW y 220 voltios: 220*220/3000=16.13333333333 Ohm.
O medirla con un multímetro.
Para los reguladores RMVK y el Sencillo basado en módulos chinos (Stab-avr).
¡Atención! Si no vamos a calentar la caldera de verdad, desconectamos la resistencia.
- En el RMVK puede introducir los valores de potencia y tensión, y la resistencia eléctrica se calcula automáticamente. O introducir la resistencia eléctrica y se calcula la potencia. Vídeo sobre cómo configurarlo. Véalo, hágalo y no olvide cambiar el regulador a la visualización en vatios.
- En el Stab-avr, ajuste con el potenciómetro la tensión de red real en ese momento e introduzca el valor de potencia de su resistencia.
Atención! La potencia de la resistencia para el Stab-avr debe introducirse para una tensión de red de 230 voltios. Si el fabricante del calentador indicó en la ficha técnica la potencia para 220 voltios, hay que recalcularla para 230 voltios.
Ponga en marcha Samovar: calentamiento. No tiene sentido ajustar nada en el modo de calentamiento inicial: la tensión cambiará todo el tiempo, y con ella la potencia. Desde Samovar, dé la orden de fijar una tensión concreta en el regulador (por ejemplo, 170 voltios para el RMVK o 2000 vatios para el Stab-avr). Los reguladores pasarán al modo de estabilización.
Compare los valores de potencia que se muestran en Samovar y en el regulador.
Ahora hay dos caminos: o bien cambiar el valor de resistencia eléctrica en Samovar (interfaz web: página PRINCIPAL - Ajustes («ГЛАВНАЯ - Настройки») - Principales («Основные») - pestaña Otros («Прочие»)), que es mucho más cómodo, o bien cambiar el valor de potencia introducido en el regulador. El objetivo es conseguir valores lo más parecidos posible en el regulador y en Samovar.
El regulador Kvic .
No muestra la potencia. Así que solo se ajusta Samovar, a la potencia que quiera ver…
Esa es la primera opción
Es cómodo si de vez en cuando se usan resistencias distintas y/o se conmutan los calentadores del propio conjunto de resistencias.

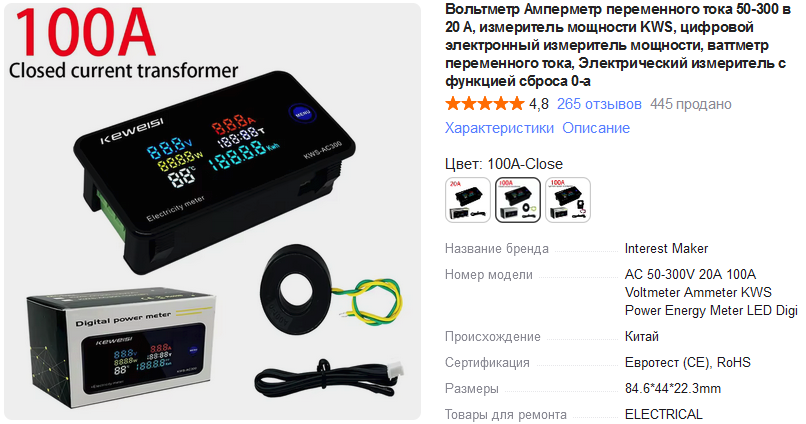

El medidor de tensión y corriente mide realmente la corriente consumida y muestra la potencia real en su pantalla. Así que, si quiere que Samovar muestre esta potencia, basta con cambiar sobre la marcha el valor de resistencia eléctrica del calentador en Samovar.
Véase también:
- Cómo conectar el regulador a Samovar sin cables por radio
