Puede usar cualquier resistencia que pueda controlar el regulador de tensión que tenga. Aquí veremos el tipo de resistencia más habitual.

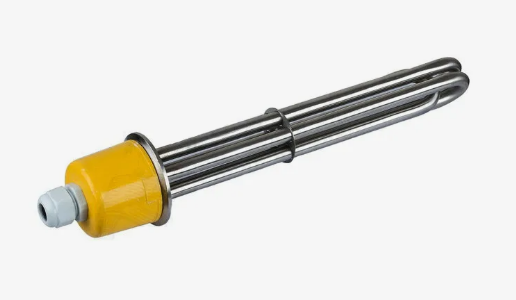

En ruso, la abreviatura ТЭН (resistencia) significa «calentador eléctrico tubular». Así, el conjunto tiene tantos calentadores como tubos. Si divide la potencia total de la resistencia entre el número de tubos, obtiene la potencia de un tubo. Todos los tubos tienen la misma potencia.
Por lo general se elige un modelo de 3 kW. Cada tubo tiene entonces una potencia de 1 kW. Para columnas de 1,5" es una buena elección, porque para trabajar en modo de preinundación una columna de 1,5 metros de altura necesita 1,2-1,4 kW de potencia. Queda así una reserva de potencia.
Por eso puede usar una conexión combinada:
-
Conecte dos tubos a través del regulador; esto da 2 kW. Durante la rectificación el regulador mantiene la tensión de salida entre 170 y 180 voltios. Es más que suficiente, incluso cuando la tensión de red «cae».
-
Conecte el tubo restante a través de un relé de estado sólido y controle ese relé mediante los contactos del relé n.º 4. Esta será la resistencia de refuerzo.
Para columnas de 2", una resistencia de 3 kW no basta con este esquema de conexión. Una de 4,5 kW es justo lo adecuado.
Cambiando la conexión de los tubos puede usar resistencias mucho más potentes, y trabajarán en un régimen más suave. Por supuesto, siga el principio de suficiencia razonable.

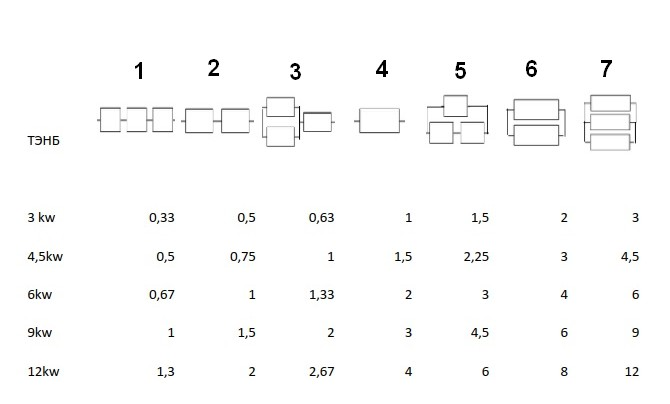

A continuación hay una tabla de posibles conexiones de los calentadores del conjunto.
Cómo leer la tabla, con una resistencia de 4,5 kW como ejemplo
En la columna izquierda, elija la potencia: 4,5 kW. La fila superior muestra, por número, el esquema de conexión de los calentadores.
Por ejemplo, el número 1 es la conexión en serie de los tres calentadores. En la intersección de la fila y la columna está la potencia que da el conjunto al aplicarle 220 voltios = 0,5 kW, es decir, solo 500 vatios.
La conexión n.º 6 da 3 kW con 2 calentadores y deja uno sin usar, así que puede utilizarse como resistencia de refuerzo.
