Edición del programa de extracción
Cómo crear y modificar el programa de extracción.
Hay varias formas de crear un programa de extracción:
Directamente en la tabla, en la pestaña «Programa» («Программа»);
-
En el archivo «Cálculo AS-3.xlsx» («Расчет АС-3.xlsx»), que está en la raíz de la carpeta del sketch de Samovar.
La primera forma. Edite el programa directamente, añadiendo o eliminando filas en la tabla y fijando los parámetros que necesite, según sus preferencias. Algunos parámetros se eligen en menús desplegables y otros hay que fijarlos uno mismo, respetando ciertas condiciones.
La línea del programa en ejecución se resalta en cursiva de color rojo oscuro, y las líneas ya ejecutadas, en cursiva.

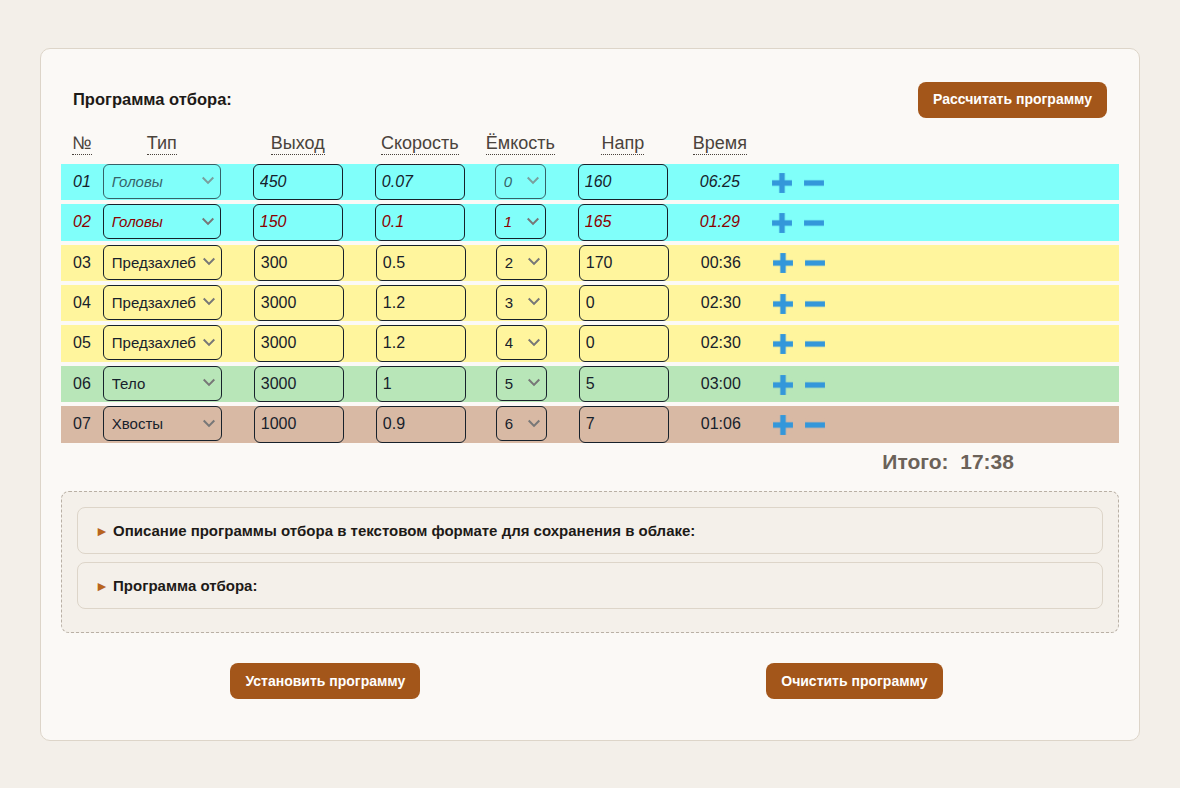

La tabla del programa durante la extracción: se está ejecutando la línea n.º 3
La primera línea es mejor editarla directamente en la propia línea:
Tipo («Тип») - en el menú desplegable elija «
Cabezas» («Головы»)
Salida («Выход») - indique la cantidad de extracción en mililitros.
Velocidad («Скорость») - litros por hora
Recipiente («Ёмкость») - número del recipiente al que va la extracción. Recuerde que la cuenta empieza en la posición n.º 0 (cero)
Tens. («Напр.») - indique el valor real con el que trabaja su
regulador. Es la tensión que Samovar ordenará fijar al regulador al terminar el calentamiento inicial. Para el regulador SEM_AVR la columna se llama «Potencia» («Мощн.») y se indica en vatios.
Tiempo («Время») - se calcula automáticamente. Al pie de la columna se suma en un total general.
(+) más - añade una fila debajo.
(-) menos - elimina la fila actual.
La segunda línea y las siguientes.
Puede editar las demás líneas del programa predefinido y/o eliminarlas pulsando (-), añadir una línea debajo (+) e introducir valores en ella.
La edición se hace igual que en la primera línea, pero en los ajustes de tensión ahora puede aplicar también otras condiciones:
Puede indicar explícitamente el valor necesario, por ejemplo 160.
O bien:
- si la tensión es 0 (cero), el regulador no se toca: se mantiene la tensión real aplicada en ese momento.
Por ejemplo: en el modo «
Preinundación» («Предзахлеб»), la línea anterior fijaba 175 voltios, pero en el momento del paso a la línea con 0.00, Samovar había subido la tensión a 180 voltios. A la nueva línea de extracción se aplicarán exactamente 180 voltios.
- si se indica un valor de 40 voltios como máximo, esa tensión se suma a la tensión actual.
Por ejemplo: si la línea anterior fijaba 160 voltios (o Samovar subió la tensión a 160 voltios por sí mismo), al ejecutar una línea con 5 voltios Samovar suma 5 voltios a la tensión real (160+5).
- si se indica un valor negativo, esa tensión se resta de la actual.
Por ejemplo: si la línea anterior fijaba 175 voltios (o Samovar subió la tensión a 175 voltios por sí mismo), al aplicar una línea con -5 (menos 5) voltios Samovar resta 5 voltios a la tensión real (175-5).
Para el regulador SEM_AVR (vatios), el límite entre una corrección y un valor absoluto es 400 W.
Estas condiciones de ajuste de tensión se aplican a todos los modos de extracción, incluida la línea «Pausa» («Пауза»).
Condición obligatoria: en la primera línea del programa la tensión debe indicarse como valor real (más de 40 voltios o 400 vatios). De lo contrario, el programa no se establecerá ni se iniciará, y el mensaje indicará el motivo: sin esto, la columna quedaría a plena potencia tras el calentamiento inicial.
Al editar el programa en la tabla, se duplica en formato de texto en el campo «Programa de extracción» («Программа отбора»)

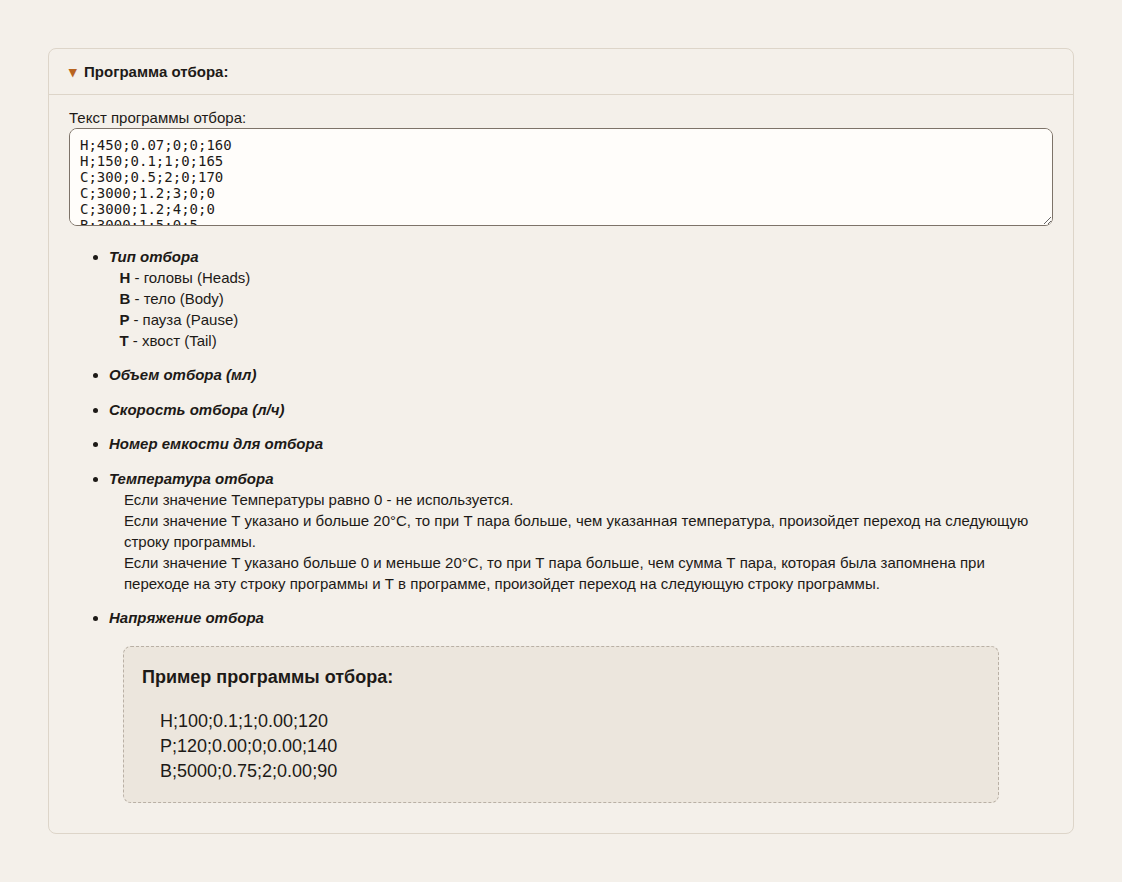

El mismo programa en el campo de texto «Programa de extracción» («Программа отбора»)
Este campo y la tabla están vinculados. Un cambio en la tabla se muestra de inmediato en este campo y, del mismo modo, si cambia un valor en este campo, también cambiará en la tabla.
Esto permite copiar el programa a un archivo de texto y guardarlo y, a la inversa, pegar cualquiera de sus programas en este campo copiando y pegando, incluso uno de la nube.
Puede pegar un programa usado en una destilación anterior y, si hace falta, ajustarlo rápidamente en la tabla. Esta función le ahorra volver a escribir el programa cada vez.
Una vez creado el programa de extracción, hay que establecerlo en Samovar pulsando «Establecer programa» («Установить программу») en la misma pestaña. Samovar comprueba el programa y, si encuentra un error, muestra un mensaje con el número de línea; en ese caso el programa no se modifica.
Dé la orden «Establecer programa» después de cualquier ajuste del programa si quiere que Samovar acepte los cambios.
¡Atención!
Con la orden «Iniciar extracción» («Начать отбор»), Samovar empieza a ejecutar la primera línea del programa. Si durante la ejecución cambia la línea del programa que se está ejecutando y da la orden «Establecer programa», no pasará nada.
Samovar seguirá ejecutando la línea en curso con el volumen, la velocidad, el recipiente y la tensión que tenía al empezar.
Es decir, si el operador decide cambiar el programa cuando Samovar ya ha empezado la extracción, Samovar aceptará el programa modificado solo en la parte cuya ejecución aún no ha comenzado.
Consejo.
Si quiere cambiar el programa modificando el proceso que se está ejecutando, hay varias formas de hacerlo:
- Añada una línea vacía justo después de la que se está ejecutando, indique en ella los valores que necesite (teniendo en cuenta el volumen ya recogido), dé la orden «Establecer programa» y en la pestaña principal pulse el botón «Siguiente» («Далее») (así se llama el botón «Iniciar extracción» durante la extracción). Samovar le pedirá que confirme el paso a la siguiente línea.
- Pase al
control manual. Samovar seguirá ejecutando el programa en cuanto a la cantidad de extracción y el recipiente. La velocidad de extracción se puede cambiar en el campo «Velocidad, l/h» («Скорость, л/ч») de la tarjeta «Regulador» («Регулятор») de la pestaña principal, y la tensión, en el campo de tensión de la misma tarjeta. Los cambios se aplican hasta el paso a la siguiente línea.
