На этой вкладке выбирается режим работы и общие ограничения. После изменения нажмите Сохранить внизу страницы. Режим меняется без перезагрузки ESP32, но только при выключенном нагреве: при включённом нагреве Самовар не примет форму и выведет сообщение «Настройки не сохранены: HTTP 409 — сначала остановите процесс: пока он идёт, это действие недоступно».

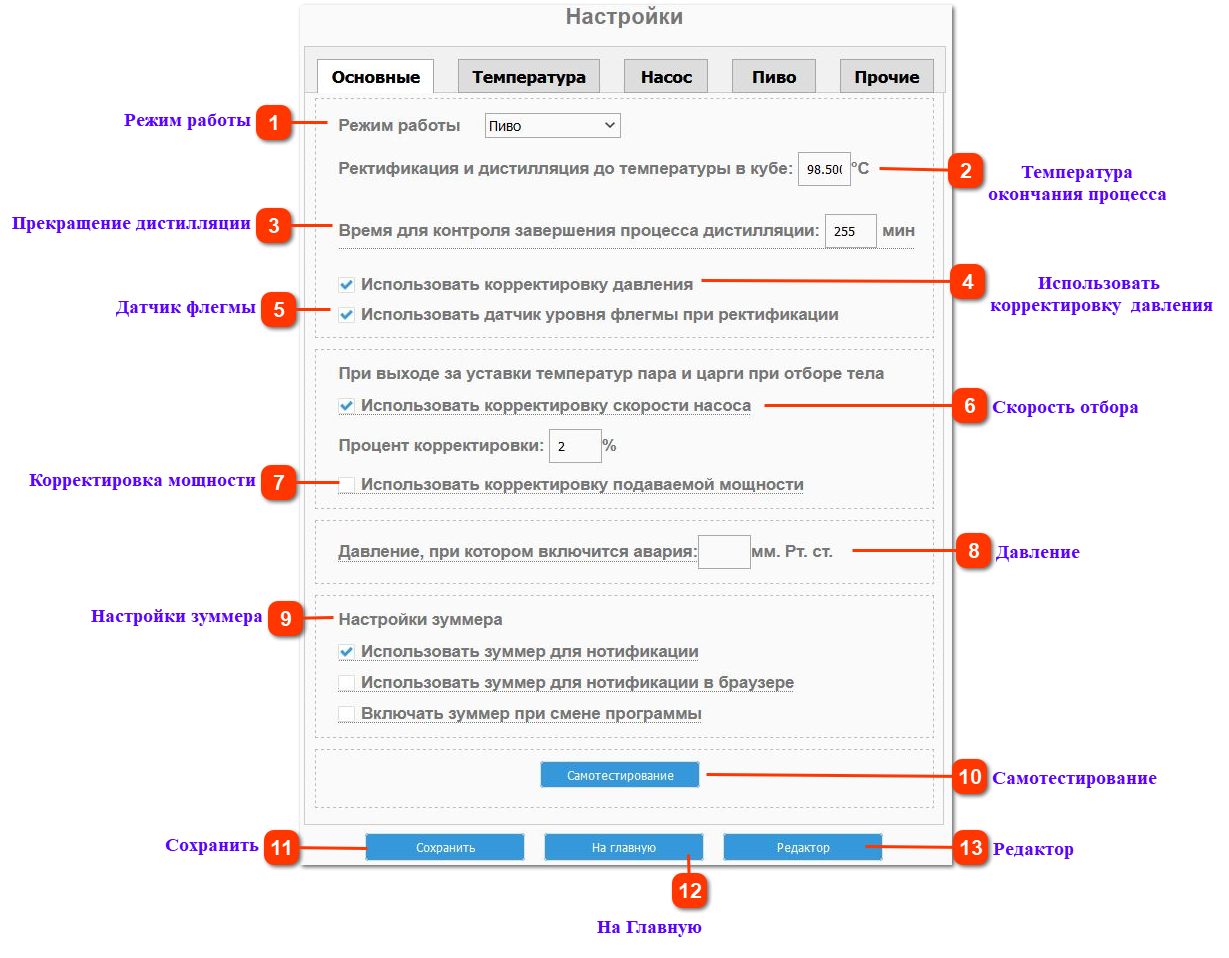

Настройки → Основные
 Режим работы
Выбор режима: Ректификация, Дистилляция, Пиво, Бражная колонна, Непрерывная бражная колонна, Сыроварение. Менять можно только при выключенном нагреве.
|
 Температура окончания процесса
Температура в кубе, при которой завершается дистилляция, БК и отбор после программы ректификации.
|
 Время для контроля завершения дистилляции
Минуты без роста температуры куба, после которых дистилляция или БК завершается. 0 - не контролировать.
|
 Корректировка давления
Поправка показаний датчиков по атмосферному давлению.
|
 Датчик уровня флегмы
Действует только в сборках с датчиком уровня флегмы.
|
 Параметры колонны
Диаметр, высота и плотность насадки - для калькулятора программы.
|
 Использовать детектор
Главный выключатель детектора проскока примесей.
|
 Снижать скорость отбора
Плавное снижение скорости при росте температуры пара; работает только с детектором.
|
 Шаг снижения скорости
Процент одного изменения скорости (0 = 5%, максимум 20%).
|
 Давление аварии
Избыточное давление в кубе (мм рт. ст.), при котором Самовар уходит в аварию. 0 - выключено.
|
 Зуммер
Звук на устройстве, звук в браузере, сигнал при смене строки программы.
|
 Самотестирование
Проверка воды, насоса отбора и сервопривода. Во время процесса не запускается.
|
 Сохранить
Записать настройки всех вкладок. Рядом - «На главную» (выход без сохранения) и «Редактор» (файловый менеджер).
|
Режим и завершение процесса
Режим работы — Ректификация, Дистилляция, Пиво, Бражная колонна, Непрерывная бражная колонна или Сыроварение. Пунктов Су-вид и Lua в списке нет. Непрерывная бражная колонна появляется в списке, только если прошивка собрана с регулятором мощности.
Ректификация, дистилляция и БК до температуры в кубе — температура штатного завершения. В дистилляции и БК по ней процесс заканчивается; в ректификации при достижении этой температуры куба программа завершается, даже если выполнены не все её строки (сообщение «Лимит максимальной температуры куба. Программа завершена.»). Если коррекция давления выключена, на высоте температура кипения ниже и слишком высокий предел может не наступить.
Время для контроля завершения процесса дистилляции — сколько минут температура куба (выше 90°C) должна почти не меняться (рост менее 0,1°C) перед завершением. Действует в дистилляции и БК. Ноль отключает этот признак, максимум 255.
Использовать корректировку давления — поправка показаний датчиков пара, царги и куба по атмосферному давлению (0,037°C на каждый мм рт. ст. отклонения от 760) при включённом нагреве. Датчики воды и ТСА не корректируются.
Использовать датчик уровня флегмы при ректификации — включает его в алгоритме ректификации, если датчик предусмотрен сборкой. В стандартной сборке (Samovar_ini.h) датчик уровня флегмы включён всегда (IGNORE_HEAD_LEVEL_SENSOR_SETTING): подпись переключателя скрыта, а при запуске Самовар сам включает этот параметр.
Не показывать схему процесса — скрывает схему аппарата на страницах режимов web-интерфейса.
Параметры оборудования (колонны)
Диаметр,
Высота насадки и
Плотность насадки описывают вашу колонну. Их использует
калькулятор расчёта программы (вкладка «Расчёт»), и они записываются в лог процесса.
Детектор проскока примесей (ректификация)
Использовать детектор — главный выключатель детектора примесей. Детектор работает только в ректификации и следит за трендом температуры пара. На строках Головы и Хвосты он только наблюдает; на строках Тело и Предзахлёб при критическом росте ставит отбор на паузу и сам возобновляет его, когда температура вернётся. Состояние детектора выводится в блоке «Детектор примесей» на
главной странице.
Снижать скорость отбора при росте температуры — действует только вместе с детектором. На строках Тело и Предзахлёб при предупреждении о росте температуры скорость отбора уменьшается шагами, пока тренд не выровняется. Пауза при критическом росте происходит независимо от этого переключателя.
Шаг снижения скорости — процент одного изменения скорости. 0 - по умолчанию 5%, максимум 20%.
Давление, при котором включится авария — предел избыточного давления в кубе, мм рт. ст., для подключённого датчика давления. При достижении этого давления Самовар переходит в аварийный режим и выключает нагрев. 0 - контроль отключён. Неверное значение может привести к ложной аварии или отсутствию ожидаемой остановки. Если в прошивку включён датчик MPX5010DP, ниже появляются два поля его калибровки: «Нулевая точка MPX» и «Отсчётов MPX на 1 мм рт. ст.».
Зуммер и самотестирование
Параметры зуммера отдельно включают звук на устройстве, звук в браузере и сигнал при смене строки программы. При выключенном первом параметре зуммер отключается полностью.
Кнопка Самотестирование проверяет исполнительные устройства: включится подача воды (насос или откроется клапан), запустится перистальтический насос отбора, сервопривод последовательно пройдёт 5 положений ёмкостей. Перед запуском нужно подтвердить действие. Тест длится около 30 секунд и заканчивается сообщением «Самотестирование закончено.». При запущенном процессе самотестирование не запускается: Самовар выведет сообщение «Самотестирование отклонено: активен процесс или смена режима». Перед нажатием отсоедините опасную нагрузку и направьте шланги в безопасную ёмкость.
Внизу страницы три кнопки: Сохранить записывает все вкладки настроек и возвращает на главную страницу; На главную выходит без сохранения; Редактор открывает файловый менеджер прошивки. Если в форме есть несохранённые изменения, перед уходом Самовар спросит подтверждение. При ошибке в поле сохранение не выполняется: откроется вкладка с этим полем и выведется сообщение «Настройки не сохранены. Проверьте поля: …».
