WEB-интерфейс. ГЛАВНАЯ

При включении или после перезагрузки Самовар начинает работу в состоянии “Нагрев выключен”. В этом состоянии он показывает параметры с датчиков, но ничем не управляет. Группа безопасности не работает. Лог температур и давления не записывается, соответственно графики не могут быть построены.

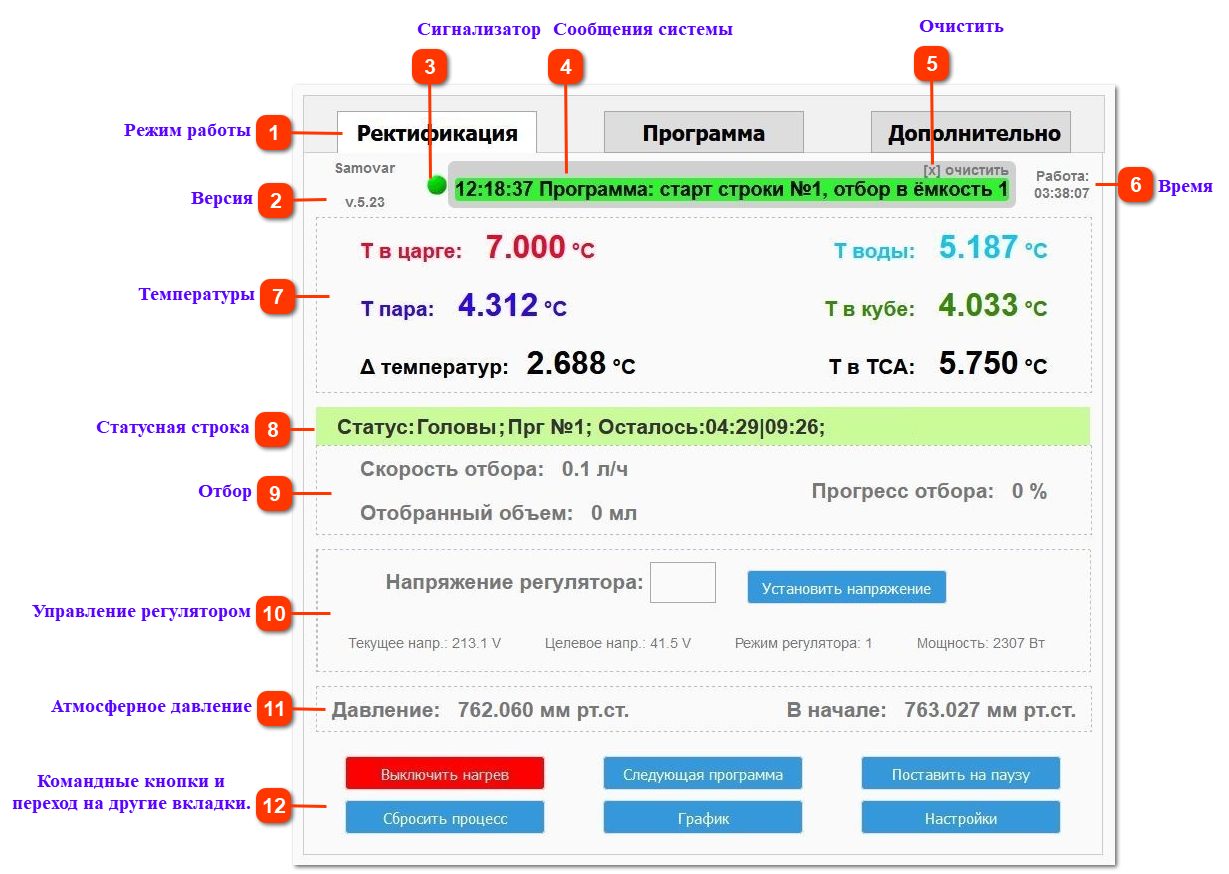

Вкладка «Главная» отображает в какой конфигурации в данный момент работает Самовар, текущие значения и различные предупреждения при работе:

Режим работы

Выбранная конфигурация. Может принимать значения: Ректификация, Дистилляция, Пиво, Бражная колонна. (Меняется в меню «Настройки")

Версия

Используемая версия самовара

Сигнализатор

Если цвет значка красный, значит отсутствует связь с Самоваром

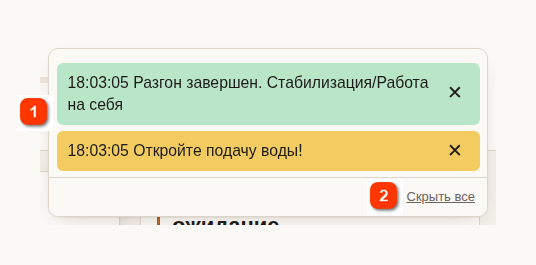

Сообщения системы

Сообщения и предупреждения системы. Фон цвета сообщений разнится в зависимости от критичности.

Очистить

Очищает область уведомлений от всех сообщений и предупреждений отображаемых на экране в текущий момент.
Внимание. Переход на другую вкладку Самовара или обновление вкладки браузера тоже очищает все уведомления.

Время

Время работы. Общий отсчет времени работы начинается при включении Самовара. При перезагрузке сбрасывается.

Температуры

Текущие температуры. Так же выводится значение дельты (разницы) температур датчиков пара и царги. Дельта отображается только в

режиме «Ректификация».

Статусная строка

Статус. Выводятся данные, относящиеся к фактическому состоянию,

После команды «Включить нагрев» в статусной строке выводится сообщение – «Разгон»

По окончании разгона: «Разгон завершен. Стабилизация/Работа на себя»

По окончании стабилизации «Стабилизация завершена»

В режиме "Ректификация" и "Пиво" отображается название и номер строки программы, общее время с учетом всех строк программы отбора, и зафиксированные температуры пара и царги.

Расшифровка по скриншоту:

Головы - тип строки отбора выполняемой в данный момент

Прг №1 – выполняется первая строка программы отбора.

Осталось: 04:29 - До конца выполнения Программы №1 осталось 4 часа 29 минут.

09:26 – До окончания выполнения всех программ отбора осталось 9 часов 26 минут.

Примечание: Если в статусной строке отсутствуют Т тела пар и Т тела царга значит в данный момент выполняется программа в которой эти данные не учитываются (головы, хвосты).

Примечание: Если в процессе работы вы добавите, удалите или измените строки программы отбора следующие за выполняемой в данный момент строкой программы, общее время выполнения всех программ будет пересчитано Самоваром исходя из новых данных.

Если температуры пара и царги выйдут за установленные значения (настраивается на вкладке Температура) Самовар поставит отбор на паузу.

Тогда, в зависимости от того какая температура вышла за установленный предел, в данной строке появится информация: «Стоп по Т° пара» или «Стоп по Т° царги», и будет идти время (20 секунд) обратного отсчета до продолжения отбора.

Если температуры за это время вернулись в установленный диапазон - отбор возобновится.

Если температуры не будут соответствовать заданным, отбор не возобновляется и отсчет запускается вновь.

Примечание: В любой момент можно изменить значения зафиксированных температур на существующие в данный конкретный момент времени. Для этого на вкладке "Дополнительно" нужно нажать "Задать Т отбора тела".

Отбор

Отобранный объем. Отображает отобранный объем в миллилитрах, скорость отбора в литрах в час и процент выполнения. Эти данные относятся к строке программы, выполняемой в данный момент времени. При переходе к следующей строке программы значения обнуляются и отсчёт начинается вновь.

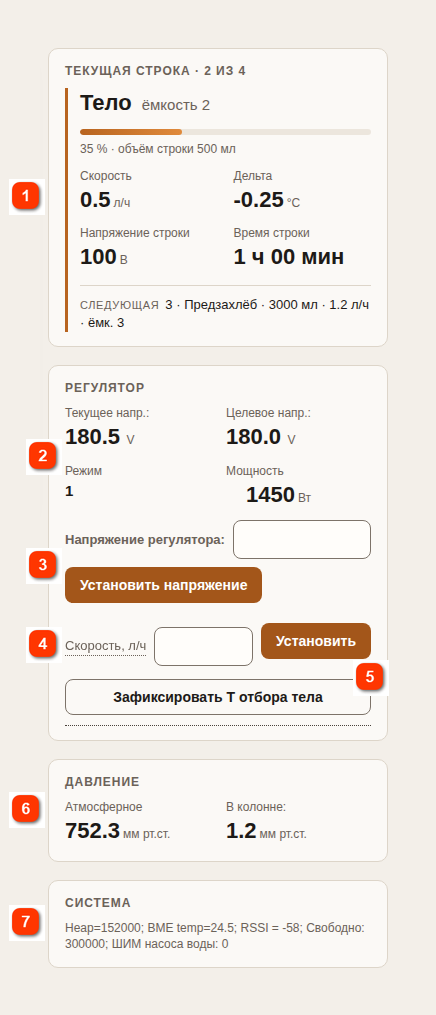

Управление регулятором

Напряжение регулятора.
Позволяет в ручную изменить текущее напряжение регулятора.

Примечание: При переходе к следующей строке программы отбора, на регуляторе будет выставлено напряжение указанное в строке программы отбора, но значение введенное оператором в ручном режиме будет по-прежнему отображаться в поле ввода. Определить по какому напряжению работает регулятор можно сравнив два значения: поле ввода и «Целевое напряжение» в строке ниже.

Текущее напряжение: фактическое напряжение, которое регулятор выдает в нагрузку.

Целевое напряжение: заданное напряжение, установленное оператором или программой.

Примечание. В режиме "Разгон" в качестве целевого отображается значение установленное производителем регулятора как начальное, если не было задано иное. При использовании регулятора KviC - 40 вольт, РМВк - напряжение установленное в нулевой ячейке.

Режим работы: N (или 0) – стоп; 1- разгон; 2- стабилизация. (могут быть другие обозначения - в зависимости от версии)

Мощность: показывает потребляемую мощность в ваттах в реальном времени.

Примечание: Параметр «Мощность» рассчитывается Самоваром из значений текущего подаваемого на регулятор напряжения и сопротивления ТЭНа, указанного на вкладке Настройки - Прочие (п.5). Если сопротивление ТЭНа не указано, значение мощности будет равно 0.

Атмосферное давление

Атмосферное давление в текущий момент и зафиксированное в начале работы Самовара. Фиксация давления происходит при включении Самовара и сбрасывается по команде «Сбросить процесс» и «Выключить нагрев».

Командные кнопки и
переход на другие вкладки.

Кнопка Нагрев: Включить/Выключить

Если нагреватель выключен на кнопке отображается надпись "Включить нагрев" . При нажатии, надпись сменится на "Выключить нагрев" , а Самовар даст команду регулятору подать напряжение на нагреватель:

- если температура датчика пара ниже установленной в скетче даст команду регулятору - "Разгон".

- если температура датчика пара выше или равна установленной, даст команду регулятору установить напряжение указанное в первой строке программы отбора.

Если нагреватель был включен на кнопке отображается надпись "Выключить нагрев". При нажатии, надпись сменится на "Включить нагрев", а Самовар начнет процесс завершения работы.

- выведет на экран надпись: Ректификация/Дистилляция завершена;

- отключит нагрев;

- прекратит запись логов и отправку их в облако;
- остановит насос отбора.
- вернет коромысло стола разбора в нулевую позицию;

- после падения температуры пара на 20°, отключит насос охлаждения и закроет клапан подачи воды.

- выведет на экран надпись "Закройте клапан воды"

Кнопка Начать отбор/Следующая программа (Функциональна только при включенном нагреве).

- При первом нажатии начинает выполнение первой строки программы и меняет надпись "Следующая программа"
- При дальнейших нажатиях осуществляет принудительный переход к следующей строке программы отбора.
То есть прекращает выполнение текущей и начинает выполнение следующей строки программы отбора.

Кнопка Поставить на паузу/Продолжить отбор (Функциональна только при включенном нагреве).

- При первом нажатии: приостанавливает выполнение текущей программы, останавливает насос отбора, останавливает таймер времени выполнения текущей программы, увеличивает общее время на время простоя, меняет надпись на "Продолжить отбор"

– При повторно нажатии возобновляет все приостановленные процессы, меняет надпись на "Поставить на паузу"

Кнопка Сбросить процесс.
Прекращается нагрев, отбор, ведение лога. Узел разбора становится в нулевую позицию. Сбрасываются все зафиксированные ранее значения температур. Все строки программы отбора стираются из памяти Самовара и устанавливается стартовая программа отбора.

Кнопка График – переход на вкладку построения графиков.

Кнопка Настройки – переход на вкладку настроек (выбор датчиков, задание температур и пр.)

См. какие предупреждения может выдавать Самовар.
