LCD дисплей и универсальная кнопка

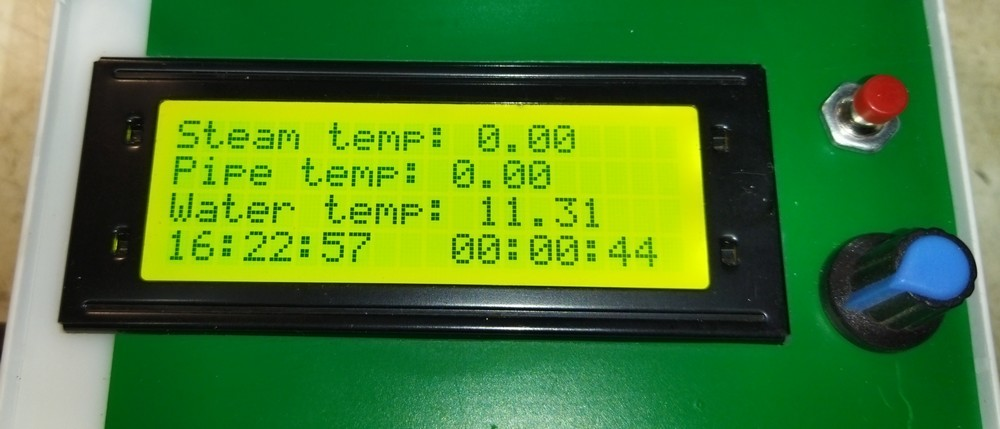

Рекомендуемое исполнение: Четырехстрочный дисплей, энкодер с кнопкой и отдельная кнопка с НО контактами. Подключение описано в руководстве по сборке. Самовар работает и без дисплея, энкодера и кнопки - всё управление доступно в web-интерфейсе.

Универсальная кнопка.

Реакция нажатия на кнопку зависит от режима работы Самовара. Различаются короткое нажатие и удержание около двух секунд.

В режиме ректификации:

- Если выключен Нагрев - нажатие на кнопку включит нагрев, пока температура пара ниже установленной идёт Разгон

- Если нагрев включен - первое нажатие аналогично команде " Начать отбор"

- После начала отбора нажатие на кнопку будет ставить насос отбора на Паузу и снимать с паузы. Если выполняется строка программы типа "Пауза", нажатие переведёт к следующей строке.

- Удержание кнопки во время выполнения программы - переход к следующей строке программы, как кнопка "Далее" в web-интерфейсе.

- Во время калибровки насоса отбора короткое нажатие завершает калибровку.

В режиме дистилляции:

- Если выключен нагрев – нагрев включится

- Если нагрев включен – короткое нажатие переводит к следующей строке программы дистилляции, удержание завершает дистилляцию и выключает нагрев

В режиме бражной колонны и НБК:

- Если выключен нагрев – нагрев включится

- Если нагрев включен – процесс завершится, нагрев выключится

В режиме Пиво:

- Если Самовар не выполняет программу, начнется выполнение программы

- Если программа выполняется, нажатие на кнопку - переход к следующей строке программы.

В режиме Сыроварение - так же, как в режиме Пиво; удержание завершает программу.

В режимах Су-вид и Lua кнопка не действует.

При включении питания:
- Если зажать на 2 сек. - возможно подключение к Самовару как к самостоятельной точке доступа.

- Если при включении питания зажать на 2 сек. кнопку энкодера - сохранённые настройки WiFi будут удалены.

Дисплей.

При включении питания дисплей показывает ход подключения к WiFi и серверу samovar-tool.ru. Затем, при выключенном нагреве, дисплей отображает три сменяемых друг друга экрана. Экраны меняются вращением энкодера.

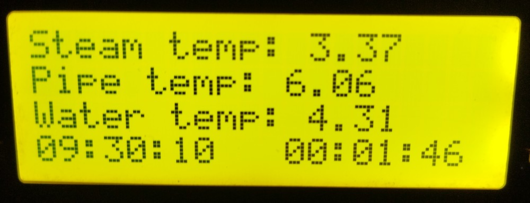

Первый показывает:

Steam T - температура пара

Pipe T - температура царги

Water T - температура воды

Текущее время и время работы Самовара

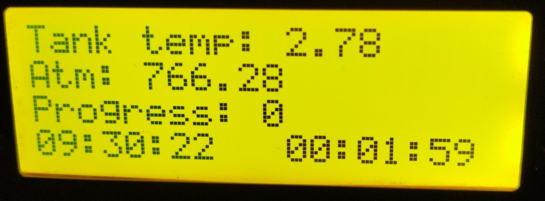

Второй

Tank T - температура куба
Atm - атмосферное давление
Progress - выполнение текущей строки программы отбора, в процентах

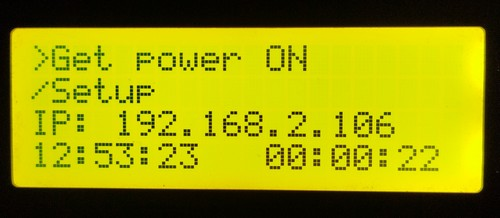

Третий

Get power - нагрев (ON - включить, OFF - выключить). Выключение через этот пункт останавливает текущий процесс.

Setup - настройки

IP - адрес Самовара в вашей локальной сети

Если перед параметром присутствует символ (>), значит пункт выполняет действие или меняет значение при вращении энкодера

Если перед параметром присутствует символ (^), значит это числовое значение.

Пункты /Setup и Prog> открывают подменю, <BACK - возврат.

Для изменения параметра нужно нажать на энкодер, справа от пункта появится стрелка (<). Каждое нажатие будет смещать стрелку вниз. Вращение энкодера будет менять значение пункта или откроет подменю. Вращение с нажатой кнопкой энкодера меняет значение с шагом в 10 раз больше.
Когда стрелка находится на последней строке при нажатии она исчезнет и можно будет вращением энкодера перейти на следующий экран. Если нажать еще раз - стрелка появится на первой строке.

После включения нагрева добавится четвертый экран - текущее состояние.

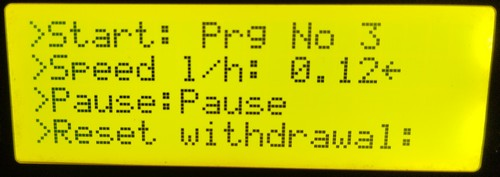

Start - номер исполняемой программы -> переход к следующей программе (в режиме Ректификация)

Speed l/h - скорость отбора -> увеличить/уменьшить на 0,01 л/ч

Pause - поставить на паузу/ снять с паузы (надпись меняется на Continue)

Reset withdrawal - сбросить процесс: программа останавливается, нагрев выключается.

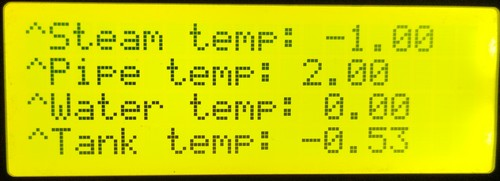

Подменю пункта Setup, первый экран

Steam T - коррекция датчика температура пара

Pipe T - коррекция датчика температура царги

Water T - коррекция датчика температура воды

Tank T - коррекция датчика температура куба

Значения можно менять. Нажать на энкодер, появится стрелка. Строку, напротив которой находится стрелка можно менять: вращение увеличивает или уменьшает значения на 0,01. Изменения записываются в настройки при выходе из подменю через пункт <BACK и после этого появляются в web-интерфейсе самовара, на вкладке Температура. Если сохранить не удалось, Самовар выведет сообщение "Настройки меню не сохранены".

Подменю пункта Setup, второй экран

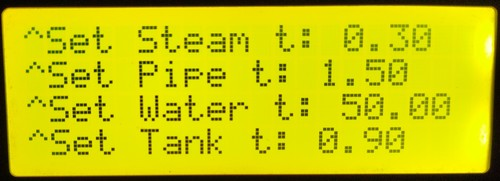

Set Steam T - уставка датчика температура пара

Set Pipe T - уставка датчика температура царги

Set Water T - уставка датчика температура воды

Set Tank T - уставка датчика температура куба

Подменю пункта Setup, третий экран

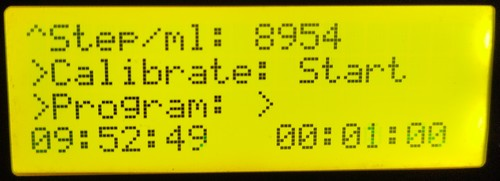

Step/ml - количество шагов шагового двигателя для отбора 1 миллилитра

Calibrate - калибровка перистальтического насоса - насос запускается, энкодером регулируется скорость шагового двигателя. При достижении 100 мл. нажатие на энкодер завершит калибровку, Самовар вычислит и запишет количество шагов на 1 мл.

Prog - переход в подменю программы отбора

Подменю пункта Setup, четвертый экран

<BACK - возврат на начальный экран с сохранением изменённых настроек

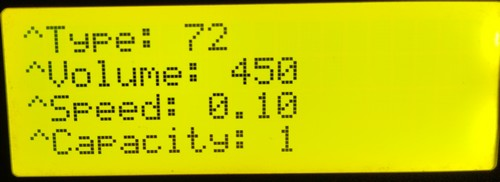

Подменю пункта Prog

Первый экран показывает первую строку программы отбора. Редактирование не доступно

Type - тип строки, показан кодом символа (72 - H, 66 - B, 84 - T)

Volume - объем

Speed - скорость отбора в литрах

Capacity - номер емкости.

Второй экран

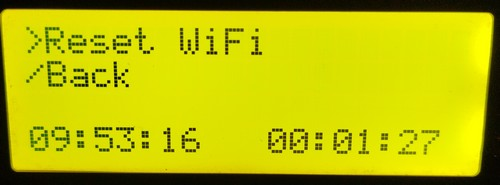

Reset WiFi - сбросить настройки WiFi, Самовар перезагрузится

<BACK - возврат в подменю Setup

Внимание!
Удержание кнопки или энкодера при старте не сбрасывает сохранённые параметры: кнопка запускает точку доступа, энкодер удаляет только настройки WiFi.
