Насос

Настройка двигателя перистальтического насоса.

Для насоса настраивается один параметр – количество шагов шагового двигателя, необходимых для того, чтобы отобрался 1 мл.

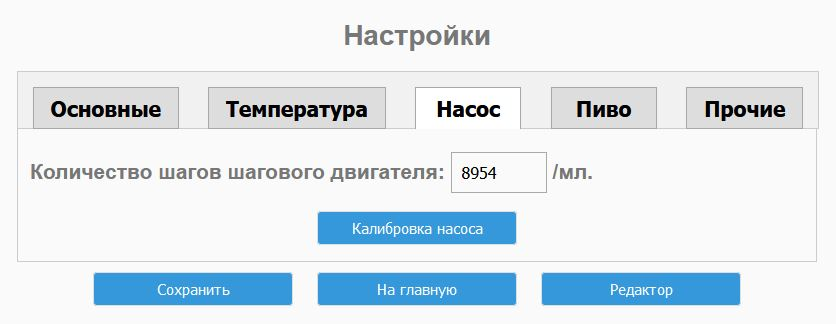

Настройки → Насос

Количество шагов шагового двигателя

Шагов двигателя на 1 мл отбора. Заполняется вручную или по результату калибровки.

Калибровка насоса

Открывает окно "Калибровка шагового двигателя".

Этот параметр можно указать вручную, а можно провести калибровку насоса, отобрав 100 мл, Самовар посчитает количество шагов двигателя, которые были сделаны для отбора 100 мл., разделит это количество на 100, и это значение появится в строке "Количество шагов шагового двигателя: _____ /мл."

Samovar 7.00: если к Самовару подключён внешний насос по шине I2C (модуль I2CStepper), на вкладке появляется второй блок: переключатель "Использовать I2C-насос над ЦП" и его производительность в л/ч. Если I2C-насоса нет, блок скрыт. Шаги на миллилитр для I2C-насоса хранятся в памяти самой платы (Настройки → I2CStepper, поле «Шагов/мл»), а калибруются кнопкой «Калибровка внешнего насоса» на странице I2CStepper.

Калибровка насоса

Калибровку можно делать при реальном перегоне, но до команды "Начать отбор" по программе.

После сообщения "Стабилизация завершена, колонна работает стабильно." подождать минут 30-40, выход насоса направить в мерную емкость и нажать кнопку "Калибровка насоса"

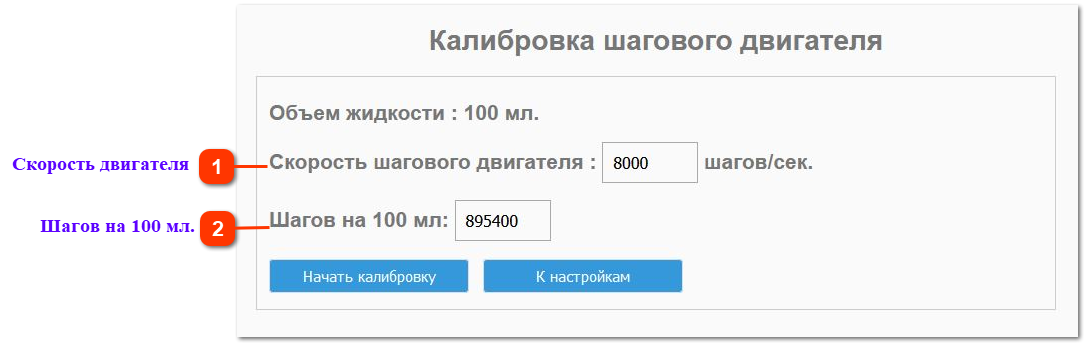

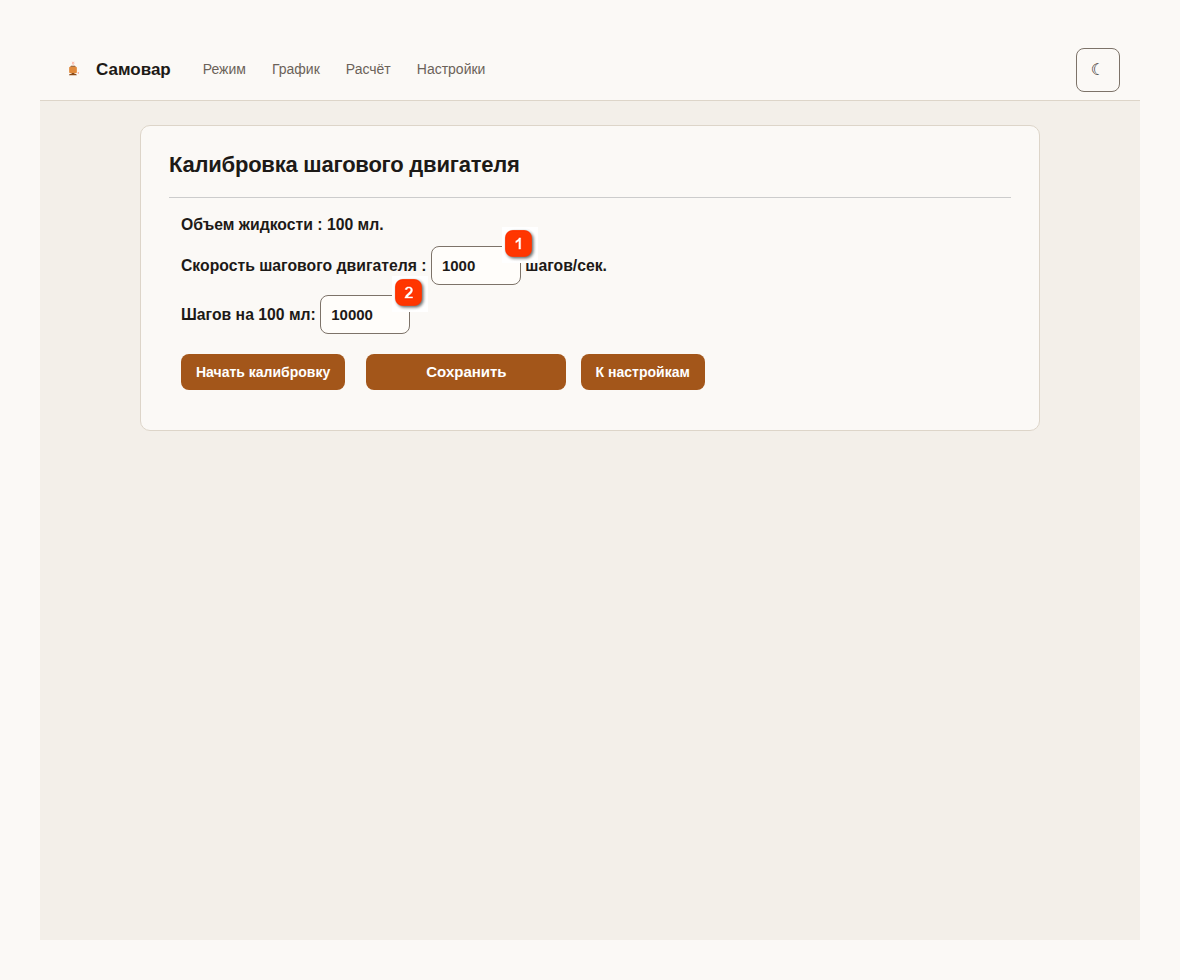

Откроется следующее окно: "Калибровка шагового двигателя"

Калибровка шагового двигателя

Скорость двигателя

Оптимальная скорость двигателя NEMA17, шагов в секунду (от 1 до 8000).

Шагов на 100 мл.

Количество шагов необходимых для отбора 100 мл, полученное после калибровки. Значение можно поправить вручную и нажать "Сохранить" (число должно быть кратно 100). Кнопка "К настройкам" возвращает на страницу настроек.

Нажать “Начать калибровку”. Насос заработает. Надпись на кнопке изменится на “Зафиксировать 100 мл”. Когда будет отобрано 100 мл., необходимо будет нажать кнопку “Зафиксировать 100 мл”. Самовар вычислит и запомнит количество шагов, которые необходимы для отбора 1 мл. Результат сразу записывается в настройки, а в поле "Шагов на 100 мл" появится полученное значение.

На время калибровки в строке состояния главной страницы выводится "Калибровка". По окончании калибровки Самовар возвращается в состояние "Работа на себя".

Затем можно запустить вашу программу отбора командой "Начать отбор" и продолжить перегон в стандартном режиме.

Внимание.

Во время выполнения программы отбора, калибровку сделать не удастся.

Или калибровать без перегона.

Организовав подачу жидкости на вход насоса в объеме более 100 мл. Рекомендуется использовать спирт, спирт-сырец или головы от прошлых перегонов .

Внимание.

Количество шагов необходимых для отбора 1 мл. записывается в файле samovarbackup.txt при сохранении настроек, но при восстановлении настроек эти данные не загружаются. Но и не перезаписываются. Это сделано намеренно.
При необходимости, чтобы вручную восстановить прежнее значение, нужно в файле samovarbackup.txt найти параметр "StepperStepMl", после двоеточия, в кавычках, будет значение шагов. Его нужно вписать в поле: "Количество шагов шагового двигателя: _____ /мл." на вкладке Настройки -> Насос (первый скриншот).

Совет.

Если вы установили энкодер, то в процессе калибровки энкодером можно регулировать скорость шагового двигателя, а при достижении 100 мл. нажатие на энкодер завершит калибровку.

Важно.

Крайне желательно периодически смазывать нейтральной силиконовой смазкой трубку и ролики насоса. Смазка влияет не только на долговечность частей насоса, но и на точность отбора.
