Логи и графики локальные



Локальный просмотр



Самовар ведет лог температур и сохраняет его в своей памяти. Ведение лога начинается для каждого режима по определенному условию:



Ректификация - с подачи команды "Начать отбор".

Дистилляция - по команде "Включить нагрев".



Пиво - со стартом выполнения первой строки программы варки.



Бражная колонна - по команде "Включить нагрев".



НБК и Сыроварение - со стартом программы.



На всех режимах ведение лога заканчивается по команде "Отключить нагрев" или "Сбросить процесс"



Если за время одного перегона нагрев выключался, а потом процесс возобновлялся, то каждый раз лог начинает записываться заново по вышеперечисленным условиям.



Samovar 7.00: периодичность записи в лог не настраивается - строка пишется раз в 4 секунды. Поле «Запись данных в лог» с вкладки Настройки - Прочие удалено. Если свободного места в памяти остаётся меньше 16 КБ, Самовар сам удаляет старый лог data_old.csv.

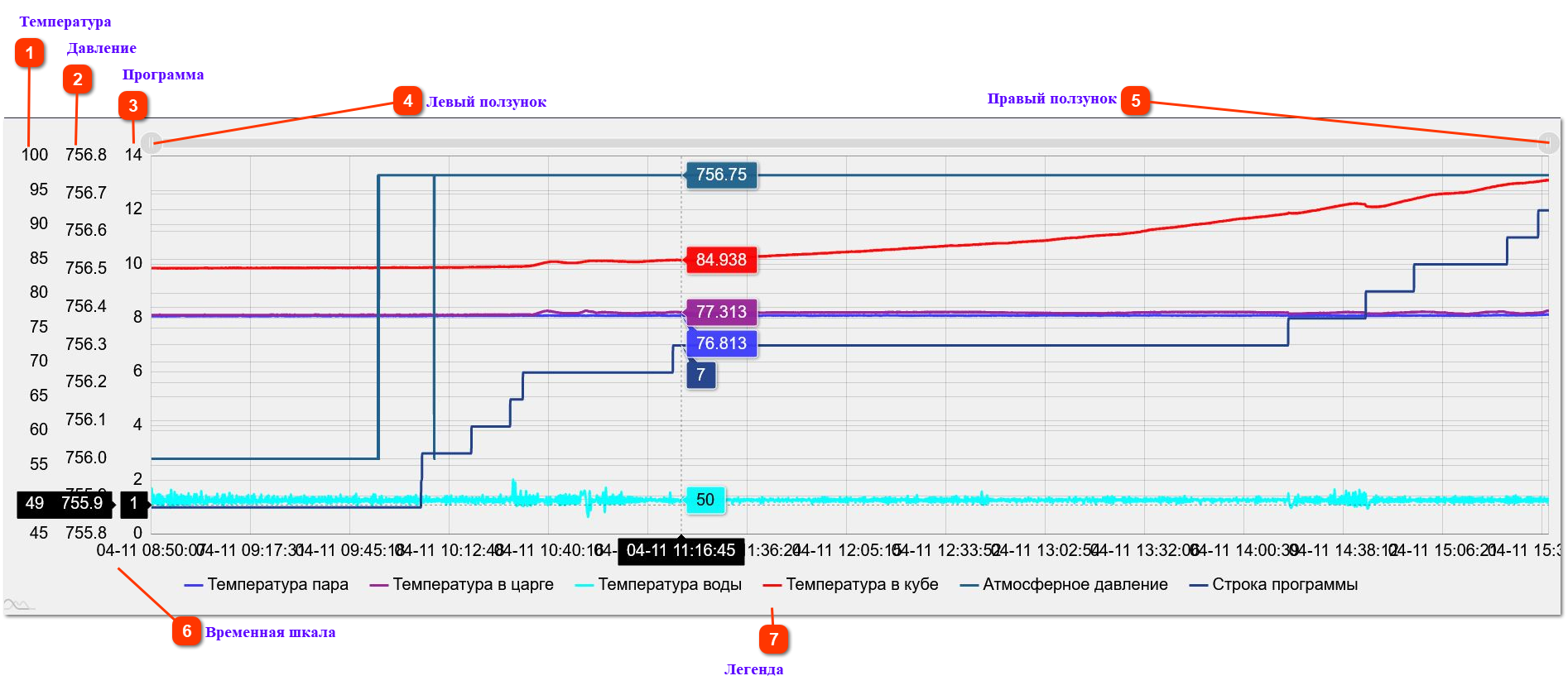

Окно локального просмотра графика имеет вид:



Локальный график



График рисуется прошивкой без внешних библиотек. Слева - шкала температуры, справа - шкала давления, номер строки программы выводится отдельным рядом. Под графиком строка состояния: «Загружено точек: N. Ползунки под графиком задают участок, двойной щелчок по полосе - весь график, легенда - вкл/выкл, наведение - значения.»

Samovar 7.00: во время открытого графика рядом с числовыми рядами могут появляться отметки пауз и ожиданий. Это отдельные сообщения текущего запуска, которые страница держит в памяти, а не строки data.csv или data_old.csv. Получены начало и конец одной причины — показываются интервал, длительность и итог; получена только одна часть — это неполное событие без придуманной длительности. Пропуск сообщений или перезагрузка Самовара могут оставить историю неполной либо очистить её.

Отметка ставится на временной шкале только при достоверном времени. Если времени нет или часы Самовара заметно скакнули, сведения о причине и длительности остаются в строке состояния, но интервал на графике не рисуется. Старые отметки строки программы и события паузы остаются отдельными наблюдениями, а не интервалами.





Вы можете отключить любой график, нажав на строку легенды. Например, нажав на "Давление", график давления не будет отображаться. Повторное нажатие отобразит график снова. Датчики, скрытые на главной странице, скрыты и здесь.





Под графиком полоса с двумя ручками. Перетаскивая левую и правую ручку, можно выбрать любую детализацию, которая вам необходима для анализа. Щелчок по полосе сдвигает выбранный участок, двойной щелчок возвращает график в первоначальный вид. Ручки можно двигать и стрелками с клавиатуры.



При наведении курсора на график появляется вертикальная линия с конкретными значениями всех рядов в позиции курсора.



В процессе просмотра график автоматически дополняется новыми точками не чаще раза в 15 секунд, но это обновление можно отключить, сняв галочку «Обновлять график» в окне ниже.

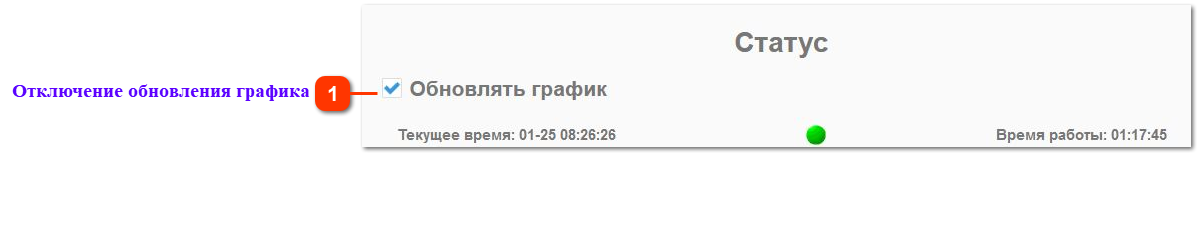

Окно «Статус» под графиком





Отключение обновления позволяет более комфортно смотреть и анализировать график. Запись логов в файл при этом не прекращается. Если установить галочку все события, которые произошли за этот период, отобразятся на графике.



График строится на вашем компьютере, если вы работаете с большим логом, этот процесс может занимать значительное время. Если Самовар занят, загрузка лога повторяется автоматически.



На этой же странице (на втором окне), есть кнопка «Сохранить лог». При нажатии на которую, по окончанию процесса, текущий лог сохранится на компьютер в папку "Загрузки" вашего браузера. Имя файла data.csv .



Если у вас уже начал записываться новый лог, то предыдущий можно еще скачать, нажав на кнопку – «Сохранить старый лог». Имя файла data_old.csv



Даже если вы только выключили Самовар, но не начали нагрев или отбор вам для сохранения доступны два лога: последний (data.csv) и предыдущий (data_old.csv).



При старте процесса по условию, новый лог заменяет старый.



Пример.

Если за время перегона, нагрев выключался пять раз и процесс возобновлялся, а условия начала записи лога были соблюдены, то локально можно смотреть график построенный исключительно на данных последнего лога. Предыдущий лог можно только скачать в виде файла данных data_old.csv Первые три лога, локально, уже не доступны.

Но в облаке будут сохранены все пять логов и будет доступен просмотр пяти графиков. Причем, в облаке, их можно объединить в один лог и соответственно будет построен один график. К тому же, можно скачать отдельные или объединенный лог на компьютер.



График в дальнейшем можно смотреть на своем компьютере используя страничку chartlocal.htm, которая находится в папке Самовара - tools
