洗糟水

在温度停留期间准备洗糟水。

大多数啤酒酿造配方在完成所有停留并放出麦汁后, 使用约 80°C 的洗糟水 冲洗麦糟。
可能出现的问题:电网能提供的最大功率。如果同时加热蒸馏釜和洗糟水容器,电网可能承受不了负载。

解决办法是:在执行糖化程序的温度 停留期间加热洗糟容器中的水。
这很容易实现。

把洗糟容器加热器的控制(运行许可) 接到控制辅助加热管的 4 号继电器的常闭(NC)触点上。
工作原理。
如果洗糟容器已加满水, 即使 Samovar 没有开机, 也可以打开加热,因为 4 号继电器的触点是闭合的。
当 Samovar 开始工作并发出运行糖化程序的命令后,控制蒸馏釜辅助加热管的 4 号继电器吸合,断开常闭触点,洗糟容器的加热停止。
当距离程序行设定温度只差 ACCELERATION_HEATER_DELTA(默认 4°)时,4 号继电器释放,常闭触点闭合, 洗糟容器继续加热。在该程序行结束之前,4 号继电器不会再次接通。

对于确实使用辅助加热管的用户来说, 也就是功率足够的情况, 做起来很简单。4 号继电器 切换触点时,要么接通蒸馏釜的辅助加热管, 要么接通洗糟容器的加热器。

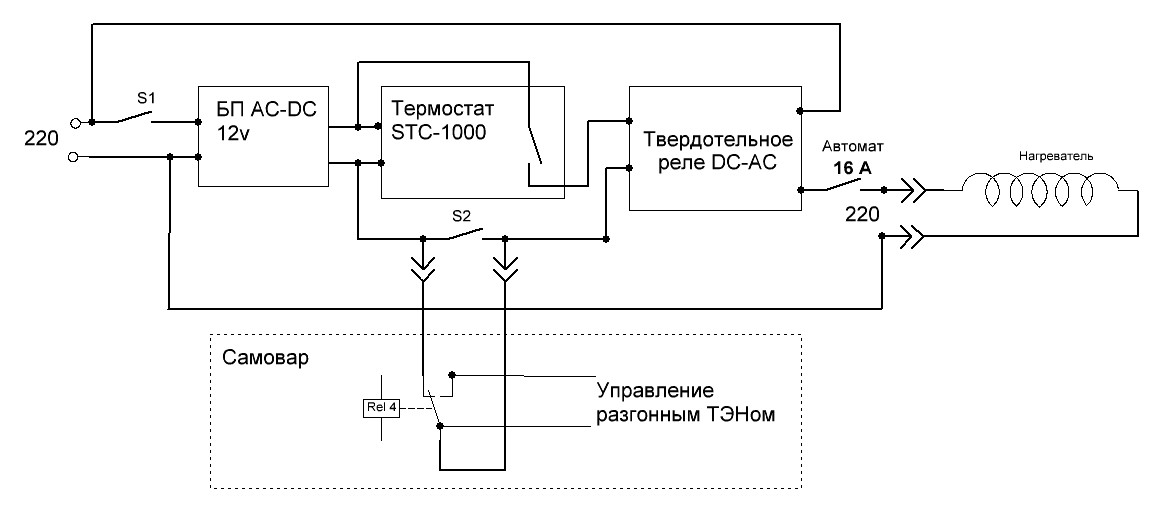

关于电路图的说明:
开关 S1 用于接通温控器;S2 短接接插件,使设备可以脱离 Samovar 独立工作。
16 A 断路器起保护作用,并用于开关加热器。

使用 AC-DC 220-12 伏模块和 12 伏供电的温控器 是为了提高安全性。也可以使用 220 伏供电的温控器和 AC-AC 固态继电器。

STC-1000 温控器有两种工作模式:加热和制冷,相应地有两个继电器。一个负责加热,另一个负责制冷,因此这个设备可以单独使用,不依赖 Samovar 就能保持发酵容器中的设定温度。

注意。
无论是带 UART 调压器的版本,还是继电器版本(没有调压器),4 号继电器都由 ACCELERATION_HEATER_DELTA 参数控制。在继电器版本中,只要 4 号继电器接通,主加热管也以全功率工作。

对于不使用辅助加热管的用户。
接线图完全相同,但是……
 按照 Samovar 的逻辑,辅助加热管在达到目标温度前几度就会关闭,而按我们的接线方式,两个区间会重叠:
主加热管仍在全功率工作,而第二个加热管已经接通。
为避免这种情况,在配置器中(“辅助加热管阈值,°C”(«Порог разгонного ТЭНа, °C»)参数)或在 Samovar_ini.h 文件中, 在这一行
#define ACCELERATION_HEATER_DELTA 4
把数值 4 改为 0(零)。固件会把负值当作零处理。

这样,4 号继电器一直接通,直到糖化醪加热到设定温度,然后断开,并且在该程序行结束前不再接通。之后主加热管通过调压器保持温度,电压不超过“加热和沸腾模式下调压器的电压/功率”(«Напр./мощность регулятора в режиме нагрева и кипения»)字段中的值(设置 - 啤酒(«Настройки - Пиво»))。整个停留期间常闭触点保持闭合,洗糟容器被加热。

不带自适应调节器的版本。如果在配置器中关闭了“加热和冷却自适应 PI”(«Адаптивный PI нагрева и охлаждения»)参数(USE_ADAPTIVE_PID 0),算法不同,ACCELERATION_HEATER_DELTA 可以设为负值,例如 –(负)0.3。
在这种版本中得到如下工作算法:
在距设定停留温度 1°C 时(在 #define HEAT_DELTA 1 这一行中设置)
Samovar 转入 PID 控制:主加热管通过调压器获得的电压不超过“保温模式下调压器电压/功率”(«Напр./мощность регулятора в режиме поддержания темп.»)字段中的值(“设置 - 啤酒”(«Настройки - Пиво»))。
温度达到设定值时,主加热管 停止加热,4 号继电器也释放,常闭触点闭合,洗糟容器获得加热许可。
如果 #define ACCELERATION_HEATER_DELTA 这一行设为 -0.3,只有当蒸馏釜温度高于目标 0.3°C 时继电器才断电;这样可以保证两个加热管不会同时接通,哪怕只有几秒钟。

如果温度停留的逼近几乎完美,上面所述在这一行中的设置
#define ACCELERATION_HEATER_DELTA
无论取 0 还是 -0.3,都可能无法完全起作用。中间容器里的水来不及加热,因为温度先会稍微超过目标 约 0.4,然后回落,等于目标值或比目标低 0.1-0.2°C。 这时附加容器中的加热管根本不会接通。
建议采用另一种设置。

例如:
取以下数值:
保温模式下调压器电压/功率:150 伏
 #define HEAT_DELTA 2
在这一行
#define ACCELERATION_HEATER_DELTA  中填入数值 1.5
并把洗糟容器中加热管的功率限制在 1 kW
距目标温度还剩 2° 时,主加热器开始获得 150 伏电压。先是连续供电, 然后是脉冲供电。
距目标 1.5° 时,中间容器中的加热器以 1 kW 功率接通。
电网不会过载。第二个加热管有足够的 时间在温度停留期间加热洗糟水,并 保持温度

加热器的工作说明见搅拌器、泵、温度一节。
