此选项卡中的数值用于啤酒模式。例外:“沸腾后 BK 功率”(«Мощность БК после закипания»)字段属于
醪塔模式,“煮沸时使用辅助加热管”(«Использовать разгонный тэн при кипении»)复选框在蒸馏模式下也有效。

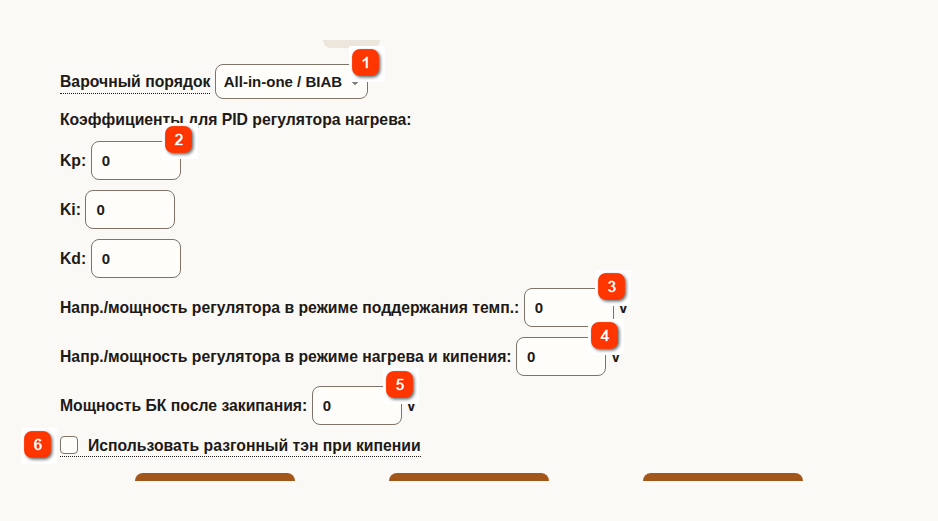

设置 → 啤酒
 糖化顺序
糖化设备布局,而不是配方。“All-in-one / BIAB”——按蒸馏釜传感器(糖化醪)加热,搅拌器按程序设定工作。“HERMS”——按水温传感器(蒸馏釜)进行 PID 控制,泵持续让糖化醪循环通过盘管,蒸馏釜传感器监测糖化醪。“RIMS”——按塔节传感器(回流管路)进行 PID 控制,泵持续运行;在真正的 RIMS 上无流动加热是危险的。
|
 加热用 PID 调节器系数
Kp、Ki、Kd。通过自动标定(“自动整定”(«Автотюнинг»)程序行)或手动确定。仅在 USE_ADAPTIVE_PID 0 的固件中使用。
|
 保温模式下的调压器电压/功率
自动标定时以及在 USE_ADAPTIVE_PID 0 的固件中保持温度停留阶段时的最大电压(功率)。
|
 加热和煮沸模式下的调压器电压/功率
加热到设定温度时以及在“煮沸”(«Кипячение»)行上的电压(功率)。对于自适应调节器(默认),这是所有加热行的上限。
|
 沸腾后 BK 功率
蒸馏釜沸腾后醪塔模式的工作功率。
|
 煮沸时使用辅助加热管
不勾选时,在“煮沸”行开始沸腾后不开启辅助加热管。在蒸馏模式下也有效。
|
PID 调节器系数
只有当固件以
#define USE_ADAPTIVE_PID 0(文件 Samovar_ini.h)编译时,才会使用 Kp、Ki、Kd 系数。默认情况下(
USE_ADAPTIVE_PID 1),啤酒模式下的加热由自适应调节器控制,它会自行适应设备,不使用这些系数(参见
加热器的工作算法)。
可以对 PID 调节器系数进行自动标定。
为此,在蒸馏釜中加水并运行以下程序:

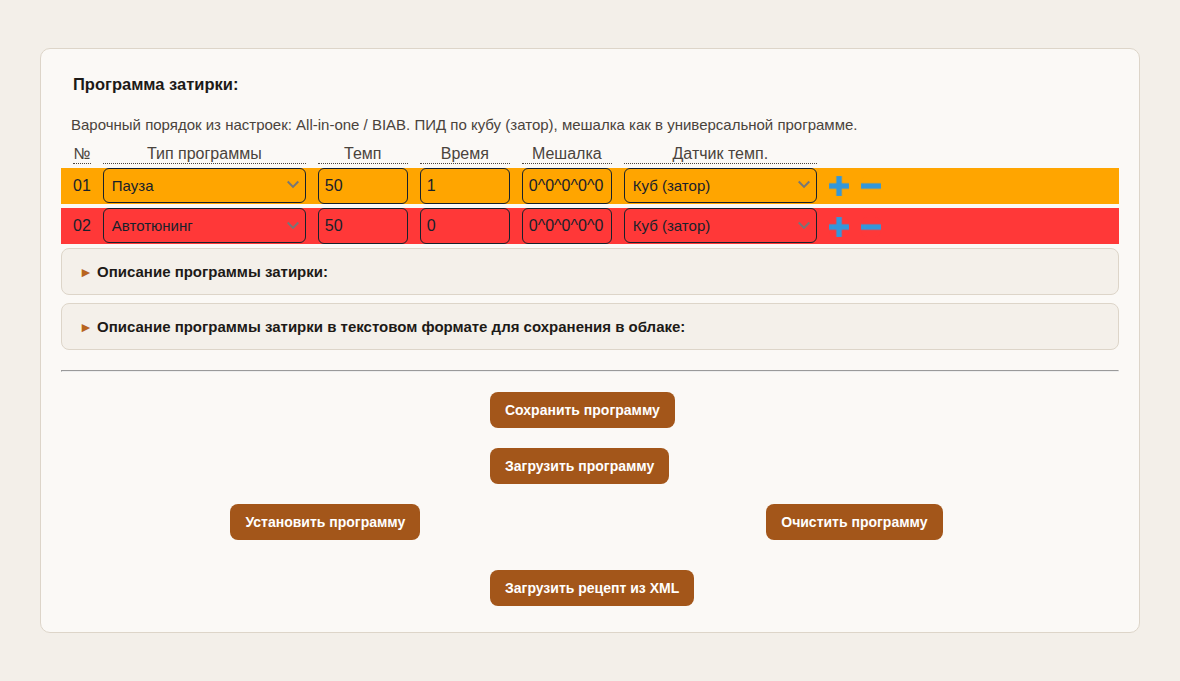

PID 自动标定程序:一行“暂停”(«Пауза»)和一行温度相同的“自动整定”(«Автотюнинг»)
Samovar 加热到指定温度后开始自动标定。标定完成后,Samovar 把新系数写入设置,立即开始使用,并转到下一程序行。无需重启 Samovar。如果系数未能保存,会出现消息“PID 自动整定未保存”(«PID autotune не сохранён»)。标定过程可能需要几个小时,但控温精度应该会提高。也可以在设置中手动调整 PID 调节器系数。
警告。没有专门知识时,不要随意修改 PID 调节器系数。
保温模式下的调压器电压
该字段在自动标定(“自动整定”(«Автотюнинг»)行)时以及以 USE_ADAPTIVE_PID 0 编译的固件中使用。自适应调节器(默认)不使用它:其上限是“加热和煮沸模式下的调压器电压/功率”(«Напр./мощность регулятора в режиме нагрева и кипения»)字段。本节下文所述内容适用于以 USE_ADAPTIVE_PID 0 编译的固件。
如果你认为温度停留阶段保温不正确,可以修改保温模式下的调压器电压。
Samovar 在温度停留阶段通过 PWM 保持温度。
“保温模式下的调压器电压/功率”(«Напр./мощность регулятора в режиме поддержания темп.»)字段中的值(例如 100 伏)是保温模式下可以施加到加热器上的最大电压。
也就是说,在保温模式(温度停留)下,施加到加热器上的电压不超过 100 伏。施加这个电压的频率由 Samovar 的逻辑决定。
实际示例:
如果在寒冷的房间里使用一个没有保温的大糖化锅,而主加热器功率又小,那么在温度停留阶段糖化醪温度可能会下降。
这时可能出现以下情况:Samovar 不得不持续给加热器施加 100 伏电压,但即便如此,糖化醪温度仍在下降。
当温度下降超过 Samovar_ini.h 文件中下面这一行设定的值(单位 C°)时:
#define HEAT_DELTA 1
为了回到设定温度,Samovar 开始通过调压器向负载施加“加热和煮沸模式下的调压器电压/功率”(«Напр./мощность регулятора в режиме нагрева и кипения»)字段中的电压(加热)。
为避免这种情况,请提高保温模式下的调压器电压,例如提高到 120 伏。
再举一个例子。
糖化锅中的温度起初超过(冲过)糖化程序行中设定的停留温度。如果使用的加热器相对锅的容量功率过大,就可能出现这种情况。这时保温模式下的调压器电压保持 100 不变,而把下面这一行的值:
#define HEAT_DELTA 1
增大几个单位。
加热和煮沸模式下的调压器电压
可以为使用“煮沸”(«Кипячение»)程序行的情况设置较低的调压器电压。酿造某些啤酒风格时,或在小糖化锅上使用大功率加热管时需要这样做。
注意。
此行设定的值也用于加热到停留温度的阶段,因此可以为整个啤酒模式设定并快速修改主加热器的功率。自适应调节器(默认)把它用作所有加热行(包括停留阶段)的电压(功率)上限。在以 USE_ADAPTIVE_PID 0 编译的固件中,它在糖化醪温度比设定值低 HEAT_DELTA 以上时起作用。
在没有调压器的固件中(通过继电器加热),开始沸腾后,“煮沸”(«Кипячение»)行上该字段的值设定加热管通电时间所占的百分比(0 到 100)。
沸腾后 BK 功率
醪塔模式下蒸馏釜沸腾后加热器的工作功率。如果 BK 程序第一行设定了自己的功率,则使用该功率。低于固件所用最小值的数值不被接受。
煮沸时使用辅助加热管
可以在“煮沸”程序行开始沸腾后禁止使用辅助加热管。在酿造过程的其他程序行中,辅助加热管仍按设置工作。
该复选框在蒸馏模式下也有效:如果不勾选,蒸馏釜一开始沸腾就立即关闭辅助加热管。
