搅拌器、泵、温度。


搅拌器和
  麦汁输送泵
(循环泵)

注意。
在啤酒(«Пиво»)模式下,搅拌器和麦汁输送泵既可以由 Samovar 自身的输出端驱动,也可以通过扩展板 I2CStepper 驱动。如果程序行中设定了步进搅拌器或步进泵,但缺少所需的板子,加热将不会启动:程序启动时会显示说明原因的消息(“第 N 行 I2C 搅拌器不可用”(«I2C-мешалка недоступна в строке N»)、“第 N 行 I2C 泵不可用”(«I2C-насос недоступен в строке N»)或“第 N 行 I2C 泵继电器不可用”(«I2C-реле насоса недоступно в строке N»))。
可以采用以下连接方式:
泵所用的 1 号继电器优先取自搅拌器板(如果该板有继电器),否则取自泵板。

点击搅拌器参数输入框会打开一个附加的选择菜单。

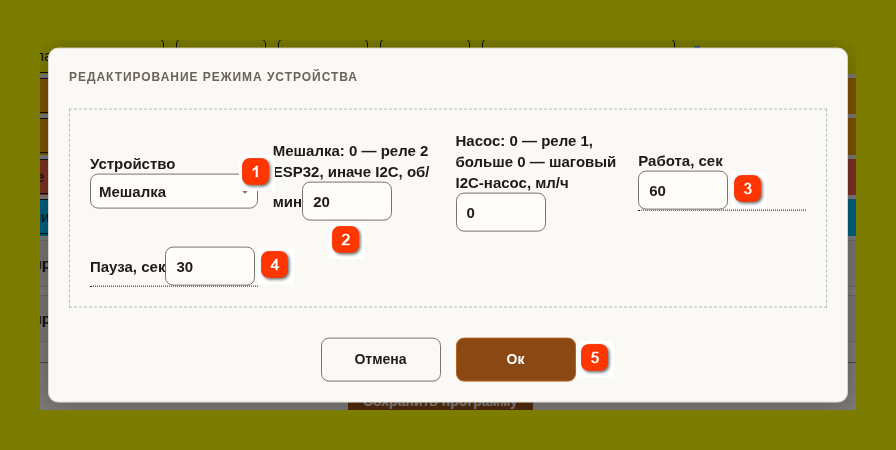

“编辑设备模式”(«Редактирование режима устройства»)窗口(点击程序行的“搅拌器”(«Мешалка»)字段)
1

设备(«Устройство»)

关闭、搅拌器、泵、搅拌器和泵。

2

搅拌器转速(«Скорость мешалки»)

0 表示使用 Samovar 2 号继电器上的搅拌器,否则为 I2CStepper 步进搅拌器的转速,单位转/分;负值表示每次暂停后改变方向。

3

运行,秒(«Работа, сек»)

运行时间,最大 65535 秒。

4

暂停,秒(«Пауза, сек»)

暂停时间;0 表示不暂停连续工作。

5

确定(«Ок»)

将数值写入程序行字段。


设备(«Устройство»)——选择在执行该程序行时具体运行什么:搅拌器、泵,或两者同时运行。也可以把两者都关闭(“关闭”(«Выключено»))。
搅拌器:0 — ESP32 2 号继电器,否则为 I2C,转/分(«Мешалка: 0 — реле 2 ESP32, иначе I2C, об/мин»)——0 表示使用 2 号继电器上的搅拌器,否则为步进搅拌器的转速。正值为正向旋转;为负值时,搅拌器每次暂停后改变旋转方向。只有连接了步进搅拌器板才显示此字段;否则该字段被替换为“搅拌器:ESP32 2 号继电器”(«Мешалка: реле 2 ESP32»)。
泵(«Насос»)——0 表示无步进电机的泵(冷却泵输出和/或 1 号继电器),大于 0 表示步进泵的流量,单位 ml/h。只有连接了步进泵板才显示此字段;否则显示文字“泵:I2CStepper 1 号继电器”(«Насос: реле 1 I2CStepper»)(如果连接了步进搅拌器板)或“泵:ESP32 输出”(«Насос: выход ESP32»)。
运行,秒(«Работа, сек»)——运行时间。
暂停,秒(«Пауза, сек»)——暂停时间。每个字段的最大值为 65535 秒(18 小时 12 分)。
点击“确定”(«Ок»)时会检查数值:如果为未选中的设备设定了非零值,会显示消息“对已关闭的设备请填写 0。”(«Для выключенного устройства укажите 0.»)。

搅拌器和泵的运行方式也可以在糖化程序的文本框中手动设定(见糖化程序)。该字段由五个数字组成,( ^ )符号为数值分隔符:

示例:
1^-30^0^2^3——只有步进搅拌器,30 转/分:旋转 2 秒,暂停 3 秒,暂停后改变旋转方向。
1^0^0^20^40——只有 2 号继电器上的搅拌器:工作 20 秒,暂停 40 秒。
3^30^500^60^0——步进搅拌器 30 转/分,步进泵 500 ml/h,不暂停。

如果搅拌器/泵需要连续工作,请设定任意运行时间(最大 65535),并设  暂停 = 0,或将暂停字段留空。

手动暂停(主窗口上的“暂停”(«Пауза»)按钮)会停止搅拌器和泵;点击“继续”(«Продолжить»)后,运行计划从中断处继续。

对  “搅拌器”(«Мешалка»)字段的填写有正确性检查。允许的值为 0^0^0^0^0(设备关闭),或类型 1、2、3 且运行时间不为零;只有选择了搅拌器才设定转速,只有选择了泵才设定流量。格式不正确的行不会被保存:点击“设置程序”(«Установить программу»)时,会显示“程序错误。”(«Ошибка программы.»)以及行号和原因。

搅拌器和泵工作时 Samovar 的输出

搅拌器。
搅拌器工作时,接在 ESP32 的  PIN D15(LILYGO 板为 19 脚,ESP32-S3 为 42 脚)上的 2 号继电器接通——无论是继电器搅拌器,还是与 I2CStepper 步进搅拌器一起工作时都是如此。

麦汁输送泵
如果固件编译时启用了 PWM 泵(USE_WATER_PUMP),那么按程序行运行泵时,冷却泵输出会接通——无论是无步进电机的泵,还是与 I2CStepper 步进泵一起工作时都是如此。可以把 12 伏直流电机的泵接到该输出上,
代替冷却泵。

有一个重要特点:运行时间和暂停时间同时作用于搅拌器和麦汁输送泵。也就是说,搅拌器暂停时,泵也不工作。

如需连接非 12 伏供电(例如 220 伏)的泵和搅拌器,请使用固态继电器等中间设备。

搅拌器和麦汁输送泵算法的说明:


加热器的工作算法

这些设置可在以下文件中修改:Samovar_ini.h。

默认情况下(#define USE_ADAPTIVE_PID 1),“下麦芽温度”(«Темп. закладки солода»)、“休止”(«Пауза»)和“发酵”(«Брожение»)行,以及“煮沸”(«Кипячение»)行在沸腾开始之前的加热,都由自适应调节器控制。它跟踪升温速度并提前降低功率,以便在考虑锅的温度过冲(撤除功率后温度还会上升多少度)的情况下不“冲过”设定温度。Samovar 在每次突然撤除功率时自行测量过冲时间并保存在设置中,因此更换锅或搅拌器后,调节器只需一两个休止就能重新学习。
主加热器电压(功率)的上限是“加热和煮沸模式下调压器的电压/功率”(«Напр./мощность регулятора в режиме нагрева и кипения»)字段(设置 - 啤酒(«Настройки - Пиво»))。在没有调压器的版本中,主加热管由继电器以 6 秒为周期通断,接通占比由调节器决定。
如果使用了辅助加热管,它会在每一行开始时接通,直到与设定值的差不大于 #define ACCELERATION_HEATER_DELTA 4(4 为数值,单位 C°),此后到该行结束不再接通。在没有调压器的版本中,主加热管与辅助加热管一起以全功率工作。

说明。如果固件以 USE_ADAPTIVE_PID 0 编译,主加热管在达到设定温度减去 #define HEAT_DELTA 1(1 为数值,单位 C°)之前,以“加热和煮沸模式下调压器的电压/功率”(«Напр./мощность регулятора в режиме нагрева и кипения»)字段中的电压工作(没有调压器时以全功率工作)。接近设定值时,加热由带 Kp、Ki、Kd 系数的 PID 调节器控制,电压受“保温模式下调压器的电压/功率”(«Напр./мощность регулятора в режиме поддержания темп.»)字段限制。在使用 UART 调压器的版本中,辅助加热管在距设定值 ACCELERATION_HEATER_DELTA 时关闭;在继电器版本中,则在转入 PID 时一同关闭。

请根据您的设备手动设定沸腾温度,  在文件 Samovar_ini.h 的以下行中:#define BOILING_TEMP 98.9

沸腾开始不是以达到 BOILING_TEMP 来判断,而是自动检测——当蒸馏釜温度停止上升时(不低于 MIN_BOILING_TEMP 98°)。此时显示消息“煮沸模式已开始”(«Начался режим кипячения»),并开始计算“煮沸”(«Кипячение»)行的时间。如果 120 分钟内未检测到沸腾,酿造将中止,并显示消息“120 分钟内未能检测到沸腾开始…”(«Не удалось зафиксировать начало кипения за 120 минут…»)。
BOILING_TEMP 的值用途如下:

冷却(«Охлаждение»)

程序行:“冷却”(«Охлаждение»)。不计时间。冷却水供水阀打开,冷却泵以全功率接通。达到“冷却”行中  设定的温度后,供水阀关闭,泵也关闭,Samovar 转到下一行。
由于麦汁输送泵接在冷却泵的位置上,在执行“冷却”行期间必须在该位置接上冷却泵——否则整个冷却期间泵输出端都会通电。
如果 24 小时内蒸馏釜未冷却到设定温度,酿造将中止,并显示消息“24 小时内未能将蒸馏釜冷却到目标温度…”(«Не удалось охладить куб до целевой температуры за 24 часа…»)。可以用“下一步”(«Далее»)按钮跳过冷却——请在 10 秒内再按一次。
