Режим ректификации

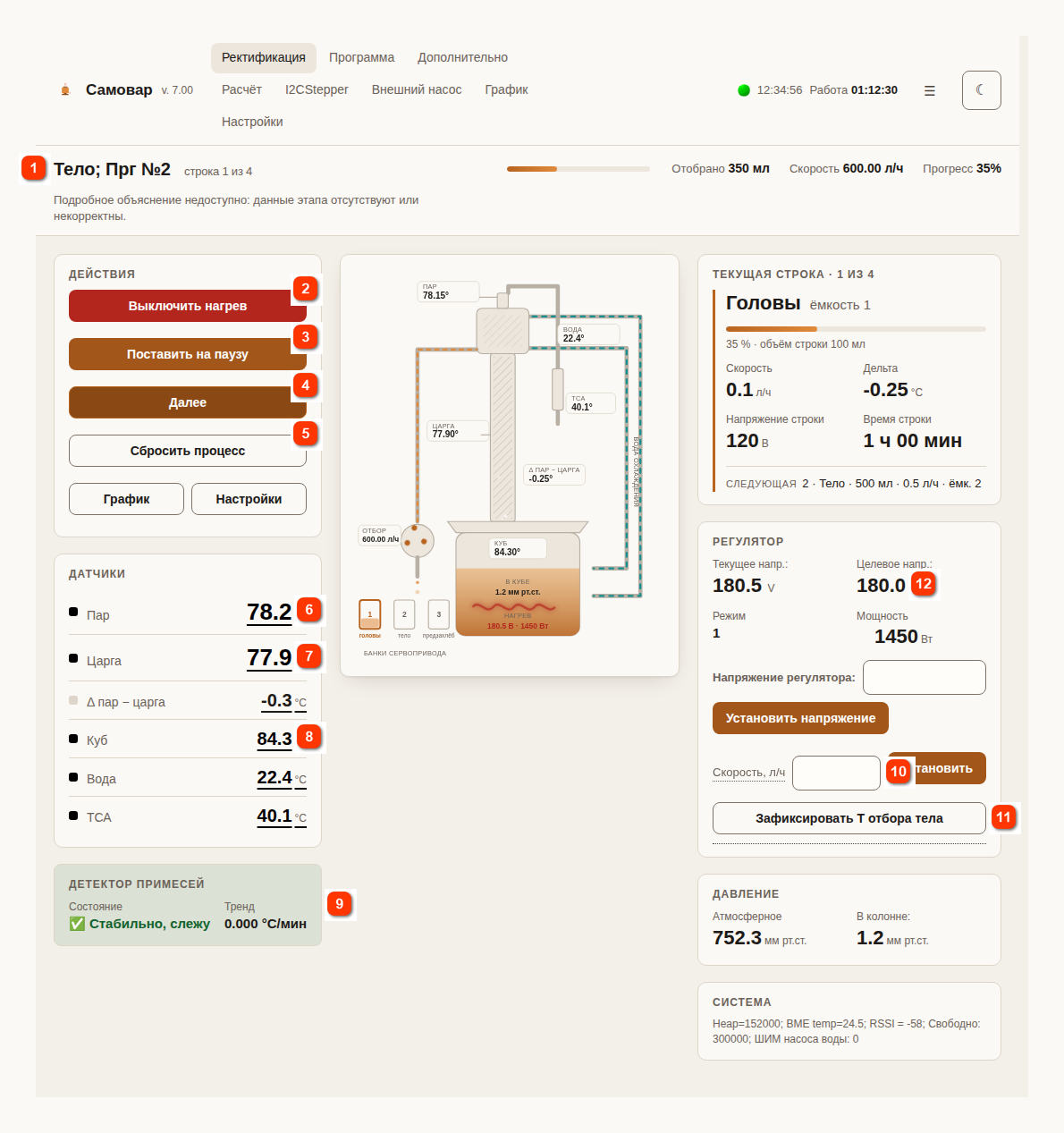

Основной экран ректификационного режима

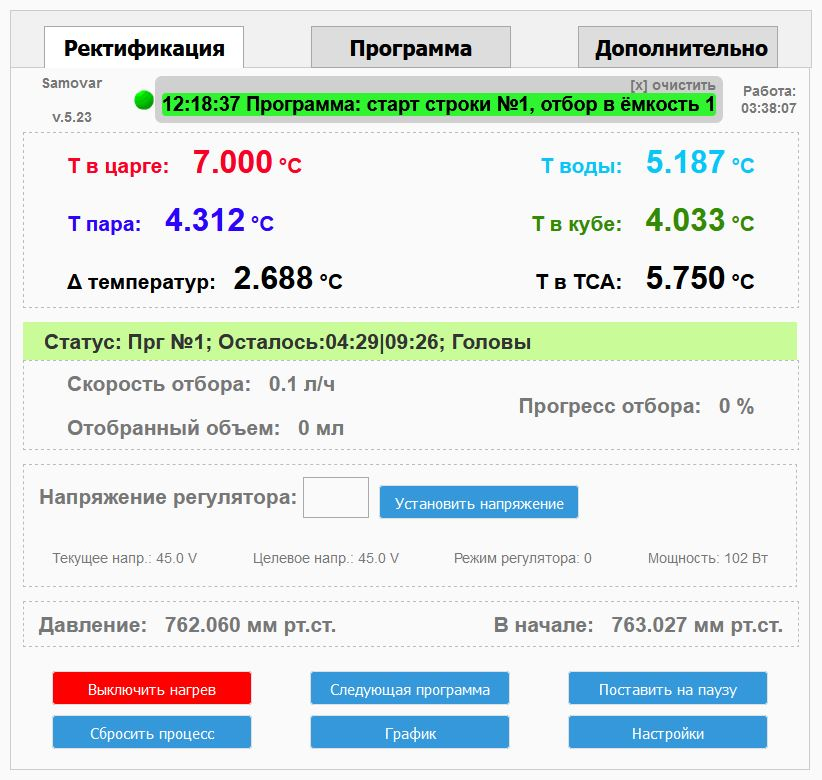

Основной экран режима ректификации, вкладка «Ректификация»



Samovar 7.00: скорость отбора и кнопка «Зафиксировать Т отбора тела» перенесены с вкладки «Дополнительно» в карточку «Регулятор» на основном экране. Добавлен детектор проскока примесей. После последней строки программы Самовар не выключает нагрев сразу, а 30 минут держит колонну в режиме «работа на себя».



При включении или перезагрузке Самовар начинает работать в состоянии “Выключено”.



В этом состоянии он показывает параметры с датчиков, но ничем не управляет. Если нажать кнопку “Включить нагрев” в web-интерфейсе, Самовар включит регулятор мощности (если он подключен) в режиме разгона, и будет ждать разогрева колонны. Если датчики пара, воды и куба не назначены в настройках, нагрев не включится, а на экране появится сообщение «Датчики не назначены».
Также для включения разгона можно воспользоваться Универсальной кнопкой.

Пока температура в кубе не дошла до 77°С, вместе с основным ТЭНом работает разгонный ТЭН (если он подключен).



При достижении температуры в кубе 77°С
файл Samovar_ini.h строка:

#define OPEN_VALVE_TANK_TEMP 77       //Значение температуры датчика в кубе, при котором откроется клапан подачи воды
Самовар включит реле №3 (предполагаем, что к нему реально подключен клапан, открывающий подачу воды), подаст звуковой сигнал и выведет сообщение: "Откройте подачу воды!".
Уведомление появится в любом случае - даже если клапана нет или он уже открыт принудительно. Насос охлаждения при пуске несколько секунд работает на стартовой мощности, затем ШИМ-регулятор подбирает обороты так, чтобы удерживать заданную температуру воды,



Когда температура пара достигнет 39 градусов
файл Samovar_ini.h строка:

Самовар отключит режим разгона, даст команду регулятору выставить напряжение (мощность), указанное в первой строке программы отбора, и перейдет в режим стабилизации колонны. Уведомление «Разгон завершён. Стабилизация/работа на себя.» будет отправлено на смартфон (если настроено) и выведется на основном экране.
При этом с помощью насоса охлаждения, будет поддерживать температуру охлаждающей воды. Когда в кубе начнётся кипение, Самовар оценит и покажет спиртуозность кубовой жидкости.

Самовар будет ждать, когда отклонения температуры пара не будут больше, чем 0.1 градус в течение шести минут. После этого считается, что стабилизация завершена. Сообщение «Стабилизация завершена, колонна работает стабильно.» будет отображено в web-интерфейсе. Счётчик шести минут учитывает только датчик пара; при любом изменении показаний больше 0.1° отсчёт начинается заново.



Решение о запуске процесса отбора принимает оператор. Если решение принято положительное, то необходимо нажать кнопку “Начать отбор” в web-интерфейсе,  в мобильном приложении или воспользоваться  Универсальной кнопкой. Если колонна ещё не стабилизировалась, web-интерфейс попросит подтвердить запуск. Перед стартом Самовар проверяет программу: насос должен быть откалиброван, первая строка должна задавать абсолютное напряжение (мощность), у каждой строки отбора должен быть задан объём или температура перехода; иначе отбор не начнётся, а причина появится в сообщении.
 После подачи команды запустится программа отбора, перистальтический насос начнет работать  с заданной в программе скоростью. Коромысло узла распределения установится на позицию, указанную в программе отбора.



До завершения всех строк программы отбора голов Самовар:

- будет отбирать объем, который был указан в программе,

- переключать поток в емкости для отбора в соответствии с указаниями программы

- может менять скорость отбора в соответствии с заданием

И при этом не учитывает изменения температур царги и пара. Т.е просто отбирает согласно задания. Детектор примесей на головах только наблюдает.



По окончании строк программы относящихся к отбору голов, Самовар перейдет к отбору тела

Когда начнет работать первая строка программы отбора тела, Самовар запомнит температуру пара и температуру в царге, и в дальнейшем, при работе, будет опираться на эти зафиксированные температуры. Если в строке тела задано своё напряжение (мощность), температуры фиксируются не сразу, а после того, как температура пара установится на новой мощности.



Эти температуры можно скорректировать в любой момент работы строки программы, отбирающей тело, нажав на кнопку “Зафиксировать Т отбора тела” в карточке “Регулятор” на основном экране. При этом Самовар перезапишет запомненные ранее температуры отбора тела текущими показаниями датчиков.



Если в настройках была включена опция – “Использовать корректировку давления”, Самовар приводит показания всех датчиков температуры к давлению 760 мм рт. ст. по показаниям датчика давления. Поэтому зафиксированные температуры отбора тела не зависят от изменения атмосферного давления во время перегона: при понижении давления фактическая температура кипения падает, но приведённое значение остаётся на месте, и ложной паузы не будет.



Строки программы отбора тела будут работать, пока не наберется указанный в программе отбора объем.

 Если в процессе отбора тела, температура датчиков пара или царги будет выходить за указанные в настройках пределы, Самовар будет ставить отбор на паузу. Так называемый режим "Старт-Стоп". Подробнее — на странице Отбор тела.

- Если в настройках включён детектор примесей и параметр “Снижать скорость отбора при росте температуры”, то при росте температуры пара Самовар будет снижать скорость отбора на заданный в настройках шаг, а при критическом росте — ставить отбор на паузу.

- Если в одной строке отбор три раза подряд встал на паузу по температуре, Самовар снизит базовую скорость этой строки на 10%.



После завершения выполнения строк программы отбора тела Самовар перейдет к строкам отбора хвостов, если они были в программе. Когда завершится последняя строка программы, Самовар остановит насос отбора, переведёт коромысло в позицию 0 и оставит нагрев включённым — колонна 30 минут работает на себя (сообщение «Выполнение программы завершено. Работа на себя (30 мин до автоотключения).»). За это время можно нажать “Далее” и завершить процесс сразу или добавить строки в программу. По истечении 30 минут Самовар отключит нагрев, подождет пока остынет колонна  и отключит воду.



Если в процессе выполнения любой строки программы вы нажмете на кнопку “Далее”, то Самовар, после подтверждения, перейдет к выполнению следующей строки. Так же в процессе выполнения программы можно нажать на кнопку – “Поставить на паузу” или вновь воспользоваться  Универсальной кнопкой и Самовар поставит насос на паузу. Чтобы продолжить отбор, вам нужно будет нажать на кнопку – “Продолжить”, программа продолжит свое выполнение. Кнопка “Сбросить процесс” после подтверждения останавливает отбор и выключает нагрев.

Если температура в кубе достигнет значения, заданного в настройках в поле “Ректификация, дистилляция и БК до температуры в кубе”, Самовар завершит программу и выключит нагрев с сообщением «Лимит максимальной температуры куба. Программа завершена.».
