Программа отбора режима Ректификация

Калькулятор расчёта программы рассчитывает параметры оборудования и рекомендуемые скорости (кнопка «Применить рекомендации»); перед установкой программы проверьте единицы мощности — вольты или ватты. При установке программа проверяется: первая строка должна задавать абсолютное напряжение (мощность), у каждой строки отбора должен быть задан объём или температура перехода.

Вкладка «Программа»

После включения или перезагрузки Самовара на вкладке "Программа" отображается последняя установленная программа отбора — Самовар сохраняет её в своей памяти. На новом приборе загружается пример (три строки H-B-H по 450 мл), который должен быть откорректирован под ваши цели.
Основное окно программы отбора содержит следующие пункты:

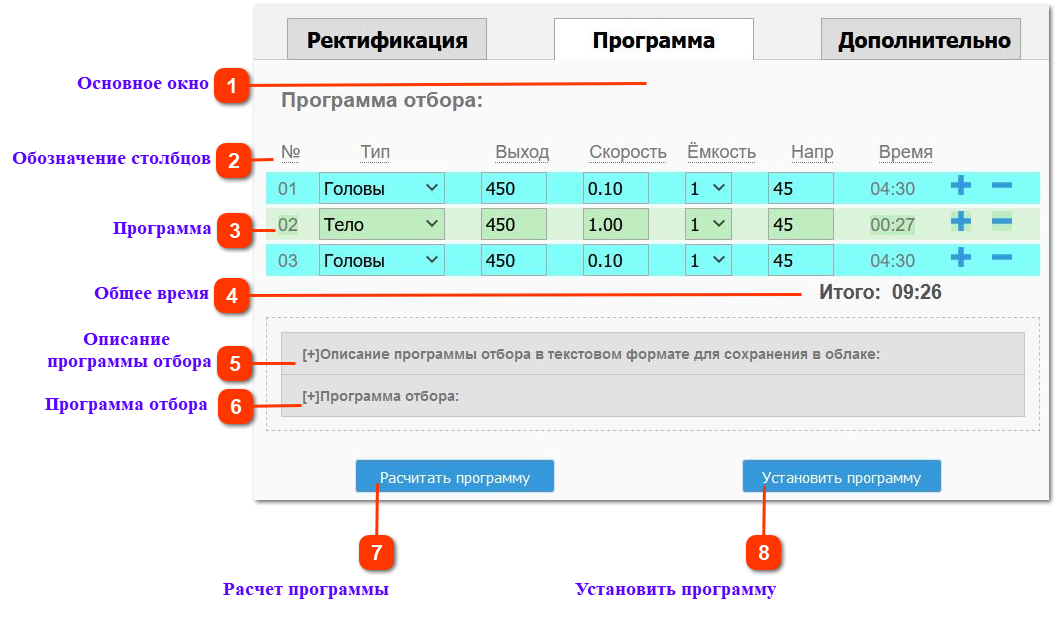

Вкладка «Программа» режима Ректификация
1

Тип

Режим отбора для строки: Головы, Тело, Предзахлеб, Хвосты, Пауза, Lua.

2

Выход

Объём отбора в миллилитрах. Для строки «Пауза» — время паузы в секундах.

3

Скорость

Скорость отбора, литров в час.

4

Ёмкость

Номер ёмкости для отбора (0-10). Позиция 0 — домашняя.

5

Напр.

Напряжение регулятора (для SEM_AVR — мощность в ваттах). 0 — не менять, небольшое или отрицательное число — сдвиг от текущего значения.

6

Время

Расчётное время выполнения строки.

7

Добавить / удалить строку

Плюс добавляет пустую строку ниже, минус удаляет текущую строку.

8

Итого

Общее время выполнения программы, включая паузы.

9

Описание программы отбора

Раскрывающееся поле для произвольного текста, который уйдёт в облако при старте отбора.

10

Программа отбора

Раскрывающееся поле с программой в текстовом формате. Связано с таблицей.

11

Рассчитать программу

Переход к калькулятору расчёта программы.

12

Установить программу

Проверяет программу и записывает её в память Самовара.

13

Очистить программу

Удаляет все строки программы после подтверждения.


Обозначение столбцов
№ - Номер строки программы. Автоматически нумерует строки по мере добавления или удаления. Номер выполняемой строки отображается на основной вкладке "Ректификация" в статусной строке.
Тип - Выпадающее меню с наименованием режима отбора: Головы, Тело, Предзахлеб, Хвосты, Пауза, Lua. В зависимости от выбора применяется разная логика. Строки в таблице подкрашены по типу.
Выход - Задается значение в миллилитрах. Сколько отобрать до перехода к следующей строке программы. Для строки «Пауза» в этом поле задаётся время паузы в секундах, для строки «Lua» — тайм-аут этапа в секундах.
Lua - строка, которой управляет Lua-скрипт: после выбора этого типа щелчок по полю «Скорость» открывает окно «Lua-этап», где выбирают файл .lua из памяти Самовара, тайм-аут в секундах и параметры скрипта. Скорость, ёмкость и напряжение у такой строки не задаются, требование к напряжению первой строки на неё не распространяется. Подробнее — О скриптовом языке Lua.
Скорость - Скорость отбора перистальтическим насосом. Значение задается в литрах в час.
Ёмкость - Номер емкости, в которую производить отбор. Нумерация начинается с нуля (0-10). То есть "домашняя" позиция коромысла сервопривода - это емкость №0.
Напр. - Напряжение в вольтах, которое должно быть выставлено на регуляторе напряжения. Ноль — не менять текущее значение; небольшое или отрицательное число — сдвиг от текущего значения (см. Редактирование программы отбора).
Примечание. Для регулятора SEM_AVR значение выставляется в ваттах, столбец называется «Мощн.».
Время - Время, которое будет затрачено, для выполнения конкретной строки программы (объём, делённый на скорость; для строки «Пауза» — заданное время).

В таблице не показывается ещё одно поле строки — температура перехода (пятое значение в текстовом формате). Задать его можно только в текстовом поле «Программа отбора»; при правке таблицы значение сохраняется. Если оно равно 0 — не используется. Если задано число от 0 до 20 — строка завершится, когда температура пара превысит температуру пара на момент старта строки плюс это число. Если задано 20 и больше — строка завершится, когда температура пара превысит это значение. Переход к следующей строке происходит по тому из условий (объём или температура), которое наступит раньше.

Программа
Программа, в виде таблицы, по которой будет осуществляться отбор.
Выполнение программы отбора идет по строкам и заканчивается после выполнения последней строки. Строки можно добавлять и удалять. Клик по плюсу (+) в конце строки добавляет следующую пустую строку, по минусу (-) удаляет текущую строку. После установки программы отмена действия невозможна.
Необходимый параметр задается на пересечении строки и столбца.
Каждая строка описывает, что в определенный момент времени делать Самовару. Время работы строки определяется или объемом жидкости, который нужно прокачать насосу с заданной скоростью, или температурой перехода, или непосредственно заданным временем (для строки «Пауза»). Таблица напрямую связана с текстовым полем «Программа отбора».
Выполняемая в данный момент строка выделена тёмно-красным курсивом, уже пройденные строки — курсивом. Пока вы правите ячейку таблицы, обновление таблицы с данными от Самовара откладывается — об этом сообщает значок «Данные обновились» рядом с заголовком.
Примечание.
Максимальное количество строк программы, которое Самовар принимает к исполнению, равно 30. Программа с большим числом строк не будет установлена (сообщение «слишком много строк»). Калькулятор расчёта программы загружает из файла не больше 30 строк.

Общее время
Поле «Итого» — время выполнения всей программы отбора, включая строки «Пауза».

Описание программы отбора
Произвольный текст (до 250 байт — около 125 русских букв). Любые данные по данной программе отбора.

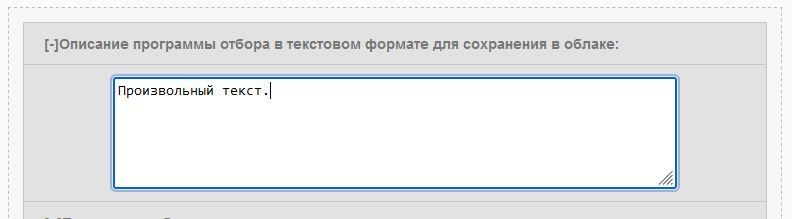

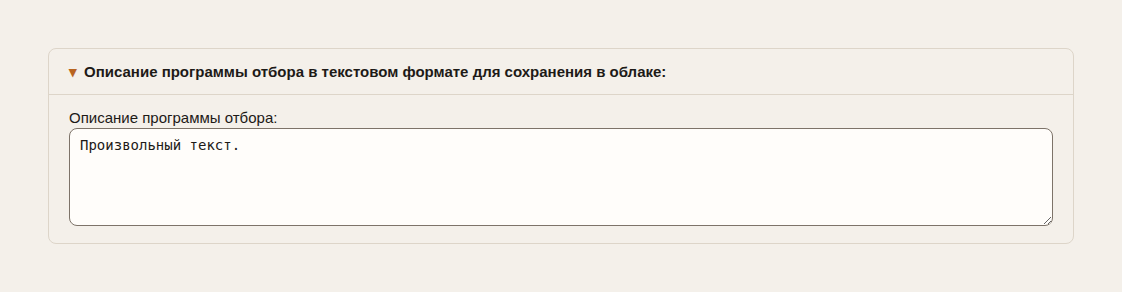

Поле «Описание программы отбора»
Раскрывающееся текстовое поле. Можно указать сведения, относящиеся к конкретной программе отбора. Описание сохраняется в Самоваре вместе с программой по команде «Установить программу» и однократно отправляется в облако при старте сессии по команде "Начать отбор". В последствии текст может быть откорректирован только в облаке. Более подробно — логи и графики в облаке.

Программа отбора
Программа, в текстовом формате, по которой будет осуществляться отбор.

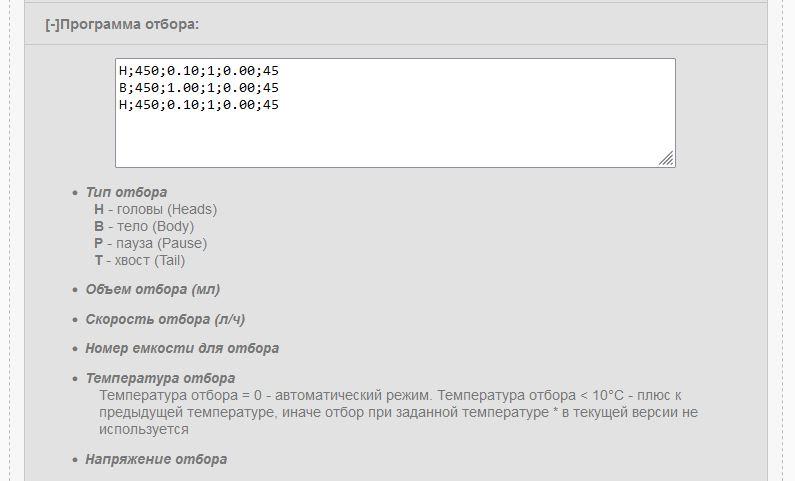

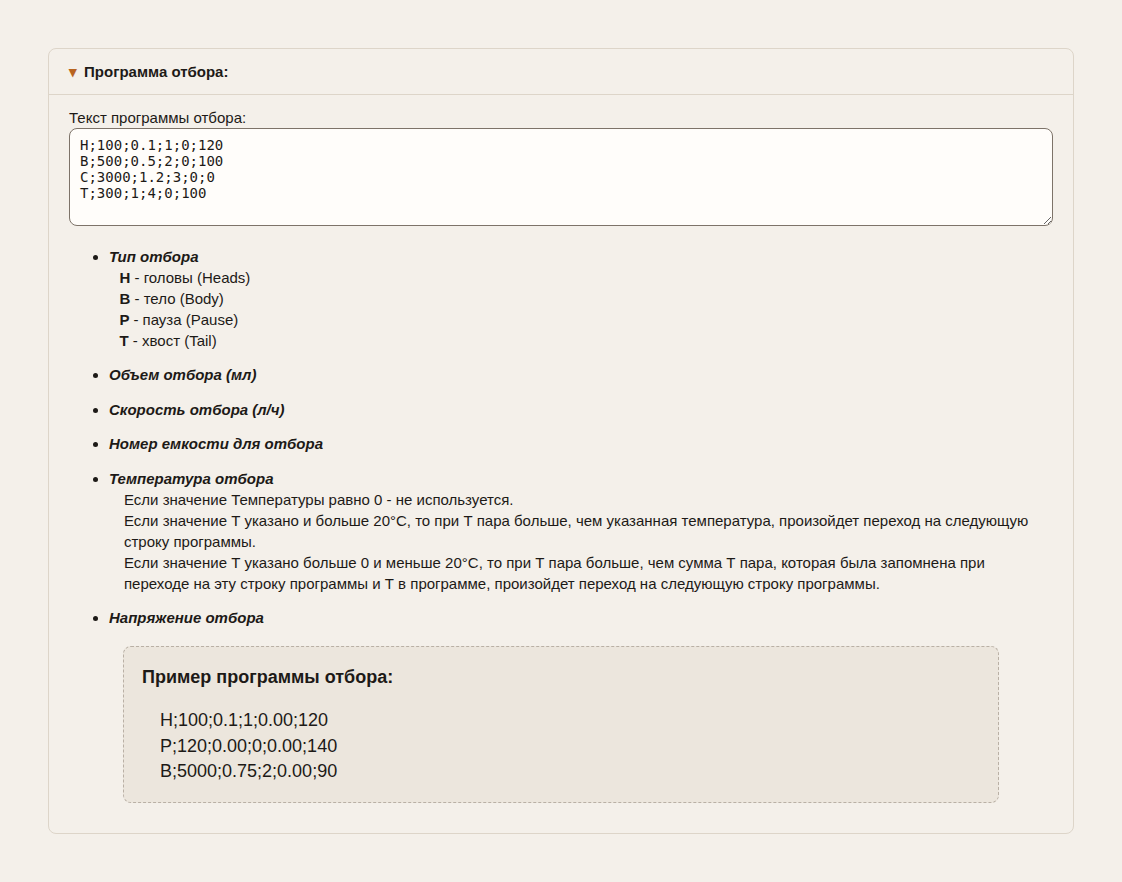

Поле «Программа отбора» в текстовом формате
Раскрывающееся текстовое поле. Программа отбора отображается в текстовом формате: шесть значений через точку с запятой — тип; объём (мл); скорость (л/ч); номер ёмкости; температура перехода; напряжение (мощность). Под полем приведена расшифровка значений и пример программы. Текст можно скопировать и сохранить локально в виде обычного текстового файла. Непосредственно связан с таблицей.
Данные будут однократно скопированы в облако по команде "Начать отбор". Корректировка текста в облаке недоступна.

Рассчитать программу
Открывает отдельную страницу с калькулятором расчета программы отбора, исходя из объёма спирта-сырца и процентного содержания фракций. Если в таблице есть несохранённые правки, Самовар попросит подтвердить переход.

Установить программу
Копирует программу в Самовар. При нажатии проверяет программу и устанавливает её в память Самовара для дальнейшего выполнения. Если программа не проходит проверку (неверный формат строки, больше 30 строк, первая строка не задаёт абсолютное напряжение, у строки отбора не задан ни объём, ни температура), она не устанавливается, а причина показывается в сообщении с номером строки.

Очистить программу
После подтверждения удаляет из памяти Самовара все строки программы.
