  Руководство пользователя

Используемые регуляторы напряжения


ВНИМАНИЕ!
Все стабилизаторы, подключаемые к Самовару, должны быть физически развязаны по напряжению. Это могут быть
реле, оптопары, изоляторы шин данных типа ADUM и пр.
Ни в коем случае не подключайте стабилизаторы напрямую, иначе напряжение питающей сети попадет на вас и в Самовар. Самое лучшее что произойдет в этом случае - это сгорит Самовар. Другие последствия будут гораздо хуже.

Samovar 7.00: тип регулятора выбирается на вкладке «Регулятор» конфигуратора (поле «Регулятор мощности»): KVIC, РМВ-К, SEM_AVR или «Не использовать». Конфигуратор запускается скриптом flash_windows.bat или flash_macos_linux.sh и сам подставляет нужное окружение сборки; названия окружений PlatformIO ниже приведены для ручной сборки.

Самовар работает о следующими типами и моделями стабилизаторов напряжения:


 Стабилизаторы напряжения имеющие управление по протоколу UART

Внимание! Алгоритм подключения/отключения нагрузки при использовании управления по UART:
Подключение.
После подачи команды "Включить нагрев", Самовар включит реле №1, которое в свою очередь включит контактор. Затем выждет время указанное в строке
 #define SAMOVAR_USE_POWER_START_TIME  файла Samovar_ini.h (по умолчанию 2 секунды; для SEM_AVR прошивка ждёт ещё 3 секунды, пока регулятор запустится) и даст команду регулятору подать напряжение. Этим достигается то, что контактор замыкает цепь питания нагрузки, в которой напряжение на данный момент отсутствует, что исключает образование искрового разряда и увеличивает срок службы контактора. Одновременно с подачей напряжения регулятором включится реле №4, используемое для подключения разгонного ТЭНа (в тех режимах, где разгонный ТЭН используется).
Отключение.
После подачи команды "Отключить нагрев" Самовар даст команду регулятору отключить напряжение, дождётся её выполнения и через 0,2 секунды отключит реле №4 и реле №1, которое в свою очередь выключит контактор. Если регулятор не ответил на команду, реле всё равно будут отключены по таймауту, а в сообщениях появится тревога «Таймаут команды регулятора».

В конфигураторе выберите «Регулятор мощности» — KVIC (это значение по умолчанию). В PlatformIO ему соответствует окружение Samovar. Пояснение всего блока находится в разделе Настройка скетча.

Полностью совместим с Самоваром. Шаг регулировки на энкодере 0,5 вольта. Стабилизация 0,1 вольта. Имеет возможность аварийного отключения от независимого датчика.

2. Регулятор РМВ-К (с Самоваром работают только версии № 5 и 6)
Все модели РМВ-К по умолчанию имеют развязку по питанию на управляющих контактах и переделка для работы с Самоваром не требуется.

В конфигураторе выберите «Регулятор мощности» — РМВ-К. В PlatformIO ему соответствует окружение Samovar_rmvk (директива SAMOVAR_USE_RMVK). Общую поддержку регулятора прошивка включит автоматически.

Шаг регулировки на регуляторе и с Самовара - 1 вольт. Стабилизация 1 вольт. Версия № 6 Имеет возможность аварийного отключения от независимого датчика. Самовар полностью, через РМВ-К, управляет разгоном, стабилизацией и аварийным отключением нагрева.

Внимание! Поскольку у РМВ-К работает только с целыми значениями, при задании напряжения стабилизации, это имеет свою особенность при работе Самовара в предзахлебном режиме.

3. Регулятор SEM_AVR
В конфигураторе выберите «Регулятор мощности» — SEM_AVR. В PlatformIO ему соответствует окружение Samovar_sem (директива SAMOVAR_USE_SEM_AVR). Поддержку протокола РМВ-К и общую поддержку регулятора прошивка включит автоматически.

Совместим с Самоваром. Имеет особенность: в интерфейсе Самовара подаваемая в нагрузку мощность задается и отображается не в вольтах (как в двух предыдущих регуляторах), а в ваттах.
Для корректной работы с Самоваром нужно использовать скетч Stab-avr.ino, который идет в комплекте с Самоваром и находится в каталоге ...Samovar\Stab-avr


Стабилизаторы напряжения не имеющие управления из вне по протоколам.

Например:
РМ2, РМ2М, РМ2-Pro (далее просто РМ ) .
Все модели РМ по умолчанию имеют развязку по питанию на управляющих контактах, переделка для работы с Самоваром не требуется.

Если Самовар не управляет регулятором по UART, в конфигураторе выберите «Регулятор мощности» — «Не использовать». В PlatformIO ему соответствует окружение Samovar_no_power: директивы SAMOVAR_USE_POWER, SAMOVAR_USE_RMVK и SAMOVAR_USE_SEM_AVR выключены. В такой сборке недоступен режим НБК.

Управление данными стабилизаторами сводится к двум параметрам:
- Включить/Выключить сам стабилизатор.
- Запустить/ Остановить режим "Разгон"
Функция реализована на двух реле, которые своими контактами управляют регулятором. При команде Самовара "Включить нагрев",
 контакты реле №1 включат РМ и одновременно контакты реле № 4 дадут команду включить режим "Разгон".

По достижении температуры пара значения указанного в файле Samovar_ini.h : (в данном случае 39°)
//Значение температуры датчика пара, при котором колонна перейдет из режима разгона в рабочий режим
#define CHANGE_POWER_MODE_STEAM_TEMP 39
 Реле №4 разомкнет контакты и РМ отключит режим разгона. По окончании перегона Самовар контактами реле №1 отключит РМ.

Внимание.
Если выключить нагрев, а затем включить, но температура датчика пара будет выше указанного в скетче - разгон не включится.
При срабатывании датчиков системы безопасности, Самовар полностью выключит РМ.

Примечание:
 - Все перечисленные регуляторы работают как самостоятельные единицы и могут быть использованы для работы с Самоваром без подключения по протоколу UART по принципу и алгоритму работы регулятора РМ.


- Помощь в выборе: обзор регуляторов

- Помимо управления регуляторами Самовар может управлять дополнительным разгонным ТЭНом

Вопросы и ответы. FAQ

На Самоваре и регуляторе напряжения разные показания мощности. Как исправить?
По большому счету абсолютная мощность не так и важна, однако добиться одинаковых показаний отображаемой мощности на регуляторе и Самоваре возможно и по своей сути метод только один.

Все регуляторы, в том числе и Самовар не измеряют мощность. Они ее вычисляют как калькуляторы. По двум величинам: текущему подаваемому на нагреватель напряжению и введенному значению сопротивления этого нагревателя.
Введенная величина сопротивления постоянна, а напряжение меняется. Вся настройка сводится к подбору величины сопротивления нагревателя.
Сопротивление можно взять расчетное: напряжение в квадрате деленное на мощность. Напряжение берется из шильдика на ТЭНе. Пример для ТЭНа 3 кВт 220 вольт 220*220/3000=16,13333333333 Ом.
Или измерить мультиметром.

Для регуляторов РМВк и Простой из китайских модулей (Stab-avr).

Внимание! Если не будем реально греть куб - отключаем нагреватель.
- В РМВк можно ввести значения мощности и напряжения, сопротивление будет вычислено автоматически. Или ввести сопротивление и мощность будет вычислена. Видео как настроить. Смотрим, делаем и не забываем перевести регулятор в режим отображения в ваттах.
- В Stab-avr, выставляем потенциометром фактическое напряжение сети в данный момент времени и вводим значение мощности вашего нагревателя.
Внимание! Мощность ТЭНа для Stab-avr нужно вводить из расчета напряжения сети 230 вольт. Если производитель нагревателя указал в паспортных данных мощность для 220 вольт, то нужно пересчитать на напряжение 230 вольт.

Запускаем Самовар — нагрев. В режиме Разгон настраивать что-либо не имеет смысла — напряжение будет все время меняться, мощность соответственно тоже. Даем с Самовара команду — установить какое либо конкретное напряжение на регуляторе, (допустим 170 вольт для РМВк. Или 2000 ватт для Stab-avr). Регуляторы перейдут в режим стабилизации.
Сравниваем отображаемые значения мощности в Самоваре и на регуляторе.
Теперь есть два пути — либо менять значение сопротивления в Самоваре (WEB-интерфейс: «Настройки», вкладка «Прочие», поле «Сопротивление тэна для расчета мощности»), что гораздо удобнее. Либо менять введенное значение мощности в регуляторе. Задача добиться максимально близких значений на регуляторе и в Самоваре.

Регулятор Kvic .

Не имеет показаний мощности. Поэтому настраивается только Самовар на ту мощность которую хотите лицезреть…
Это первый вариант

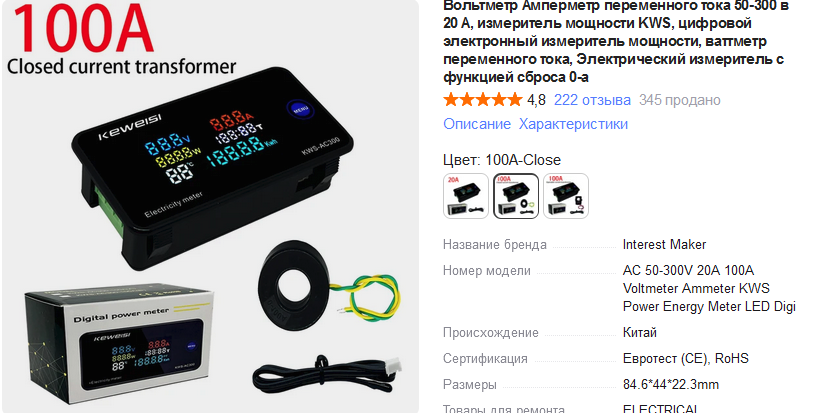

Второй — это использовать связку: отдельный вольтамперметр — регулятор — Самовар.


Это удобно если периодически используются разные ТЭНы и(или) коммутируются нагревательные элементы самой ТЭНовой сборки.
Вольтамперметр реально измеряет потребляемый ток и выдает на дисплей фактическую мощность. Поэтому если нужно чтобы Самовар показывал эту мощность — просто оперативно меняем значение сопротивления нагревателя в Самоваре.
