Обзор поможет определиться с выбором регулятора для работы с Самоваром.
Все представленные ниже регуляторы являются стабилизаторами выходного напряжения. На выходе выдают стабилизированное напряжение вне зависимости от скачков питающей сети. Не являются повышающими. Стабилизация происходит только при условии, что выходное напряжение ниже входного. Могут работать как самостоятельные устройства.
Внимание.
В данном обзоре, положительные и отрицательные функции регуляторов рассматриваются исключительно в аспекте работы с Самоваром.
Представляет из себя стабилизатор на базе микроконтроллера Arduino. Можно собрать самостоятельно при условии, что присутствует элементная база и имеются навыки сборки и/или ремонта электронных устройств. Ручное управление - энкодер. Отображение: ЖК дисплей 0,96 дюйма
Можно приобрести готовое устройство. Форм-фактор, комплектация, гарантия и прочие условия обговариваются с изготовителем индивидуально.
Исходный код написан на языке ассемблер, открыт и доступен для самостоятельного изменения.
Плюсы:
- Быстрый старт, стабилизация напряжения на выходе. До 0,1 вольта
- Ручное управление энкодером с кнопкой. Шаг регулировки 0,5 вольта
- Удобочитаемые показания на дисплее.
- Сигнализация стабилизации напряжения.
- Возможность ручной предустановки напряжения стабилизации, к которому будет переход после выполнения команды «Стоп разгон».
- Управление по UART или I2C
- Ремонтопригодность и возможность обновления программы по мере выхода новых версий. Возможность установки альтернативной прошивки со скоростью работы на порту 9600 бод (по умолчанию 38400 бод)
- Управление разгонным ТЭНом через отдельное силовое реле.
- Разъем для внешней команды «Стоп разгон»
- Разъем для внешней команды «Авария»
- Плавная подача напряжения на нагрузку при старте и плавное снятие при отключении.
Минусы:
- Все элементы регулятора находятся под высоким напряжением.
- Для замены программы, возможно нужно будет извлекать микроконтроллер из регулятора.
- Предустановленное напряжение стабилизации не сохраняется в памяти устройства при выключении или перезагрузке.
- Для ремонта и прошивки нужно обладать специальными навыками.

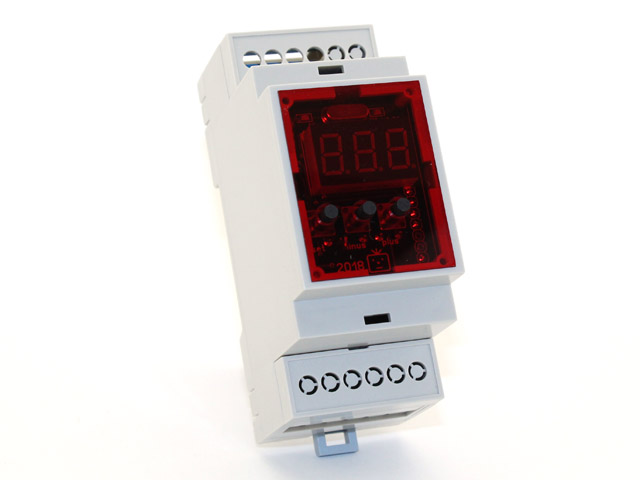

Представляет из себя стабилизатор, собранный в корпусе 2DIN, с креплением на дин-рейку. Ручное управление и настройка — кнопками. Отображение информации: трехзначный индикатор. Самостоятельная сборка невозможна.
Стабилизатор имеется в свободной продаже 6 версиях и в 5 комплектациях. (на момент написания обзора).
Внимание! Для работы с Самоваром по UART подходят только версии 5 и 6.
Плюсы:
- Срок службы изделия — 10 лет.
- Гарантия 6 месяцев
- Стабильность удержания напряжения 1 Вольт. Шаг регулировки 1 вольт
- Память на предустановленные режимы 10 значений
- Сохранение в памяти сопротивления ТЭНа для расчета мощности
- Калибровка вольтметра
- Возможность переключения на отображение показаний в ваттах.
- Управление с Самовара по UART (только версии 5 и 6).
- Разъем для внешней команды «Авария» (присутствует на версии 3 и выше).
- Разъем для внешней команды «Стоп разгон» (присутствует на версии 4 и выше).
Минусы:
- В случае ремонта нужно обладать специальными навыками и оборудованием.
- Все элементы регулятора находятся под высоким напряжением.
- Обновление микропрограммы невозможно
- Если регулятор используется как самостоятельная единица, для использования функций «Стоп разгон» и «Авария» нужен дополнительный источник питания (достаточно батарейки типа "Крона")
- Сложное ручное программирование и введение значений в память.
- Особенности ручного управления (например, чтобы понизить напряжение нужно сначала поднять его на 1 вольт, только потом понизить).
Приобрести полностью собранный в бокс, готовый к подключению ТЭНа и работе, в интернет-магазине (там же можно купить набор из комплектующих для самостоятельной сборки).
Простой стабилизированный регулятор мощности ТЭНа из китайских модулей
Представляет из себя стабилизатор на базе микроконтроллера Arduino. Управление кнопками. Отображение: ЖК дисплей 0,96 дюйма. Можно собрать самостоятельно, обладая минимальными навыками работы с паяльником. Нет в продаже.
Исходный код написан на языке C++, открыт и может быть изменен самостоятельно с помощью Arduino IDE.
Плюсы:
- Простая сборка из готовых модулей.
- Полная ремонтопригодность.
- Управление с Самовара по UART
- Возможность обновления программы, открытый исходный код.
- Все элементы регулятора находятся под безопасным напряжением, кроме силовых.
- Возможно подключение к Самовару без развязки по напряжению (нужно согласовать напряжение на Arduino NANO и ESP32).
- Внешний разъем «Стоп разгон»
- Внешний разъем «Авария»
- Калибровка вольтметра
- Возможность предустановки и запись в память значения выходной мощности, к которому будет переход после выполнения команды «Стоп разгон».
- Номинальная мощность ТЭНа сохраняется в памяти.
Минусы:
- Относительно долгий старт оригинальной прошивки при работе с Самоваром. Рекомендуется использовать модифицированную прошивку, идущую в комплекте со скетчем Самовара.

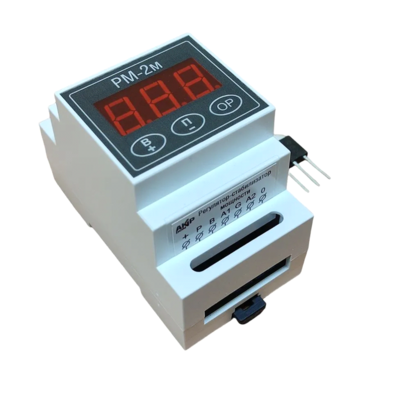

Регулятор РМ (РМ2М, РМ2М-Pro)
Представляет из себя стабилизатор, собранный в корпусе 3DIN с креплением на дин-рейку. Ручное управление и настройка — кнопками. Отображение информации: трехзначный индикатор. Самостоятельная сборка невозможна.
Стабилизатор имеется в свободной продаже у различных производителей. Соответственно, комплектация и гарантии у всех разные. Можно приобрести, как отдельно стабилизатор (без симистора и пр.), так и полностью комплектное устройство готовое к работе.
Плюсы:
- Стабильность поддержания заданного напряжения: плюс-минус 1 Вольт.
- Шаг регулировки 1 вольт
- Индикация потребляемой нагрузкой мощности: от 0 до 9,99 кW.
- Память на 10 предварительных установок напряжения.
- Встроенный таймер напряжение-время: от 0 до 999 минут.
- Не нуждается в дополнительном источнике питания при использовании функций «Стоп разгон» и «Авария»
Минусы:
- Отсутствует канал управления.
- Сложное программирование и введение значений в память.
Выводы.
Для использования с Самоваром рекомендуются первые три регулятора. При условии, что используется управление по UART, Самовар будет управлять регулятором полностью: от включения разгона, до изменения напряжения в любой момент времени и отключения нагрева.
Возможность аварийного отключения от стороннего устройства может быть использована как опция. Например, при использовании Самовара и ПВК в части отключения нагрева в случае превышения давления в пароводяной рубашке. В качестве датчика можно применить электроконтактный манометр.
Регулятор KVIC. Удобное ручное управление, шаг регулировки 0,5 вольт позволяет весьма точно вывести колонну на режим предзахлеба и удерживать её в этом состоянии длительное время. Но собрать его под силу только опытному электронщику.
Регулятор РМВ-к.
Стабильно работающее устройство при довольно большом выборе конфигураций. Надежный, насколько известно, рекламаций практически нет. При подключении к Самовару по UART удобен и прост в управлении. Можно приобрести полностью готовый к работе бокс в комплекте с датчиками «Стоп Разгон» и «Авария». Датчики могут быть использованы при самостоятельной работе регулятора и представляют из себя биметаллический термостат KSD9700. При подключении к Самовару датчик «Стоп Разгон» не используется, т.к разъем задействуется для линии обмена данными - соответственно Самовар управляет режимом "Стоп Разгон". Датчик «Авария» можно использовать как самостоятельную опцию. Для использования в Самоваре датчики не подходят, но могут быть использованы как комплектующие при создании дополнительной линии защиты.
Не уступает ему и регулятор Stab-avr. Возможность самостоятельной сборки и ремонта делает его весьма привлекательным. Особенность регулятора в том, что задание мощности отображается в ваттах (а не в вольтах, как у регуляторов, рассмотренных выше).
В шаг регулировки 1/200 от номинала ТЭНа. В силу особенностей установки мощности, фактическое значение может незначительно отличаться от заданного Самоваром (например,1803 Вт вместо 1800). Что абсолютно не критично.
Все достоинства регуляторов РМ (РМ2М, РМ2М-Pro) перечеркиваются одним большим недостатком. Это отсутствием связи по UART. И в силу этого невозможностью устанавливать напряжение на регуляторе «из вне». Исключительно ручное задание напряжения стабилизации.
При работе с РМ Самовар может только включить/отключить регулятор и включить/отключить Разгон. Потому как других вариантов управления от сторонних устройств, данный регулятор не предусматривает.
Рекомендации.
Если у вас есть хоть небольшой опыт работы с паяльником имеет смысл собрать регулятор Stab-avr.
Если есть большие сомнения в собственных силах или нет времени, имеет смысл приобрести регулятор РМВ-к в сборе.
