Используемые регуляторы напряжения
ВНИМАНИЕ!
Все стабилизаторы, подключаемые к Самовару, должны быть физически развязаны по напряжению. Это могут быть реле, оптопары, изоляторы шин данных типа ADUM и пр.
Ни в коем случае не подключайте стабилизаторы напрямую, иначе напряжение питающей сети попадет на вас и в Самовар. Самое лучшее что произойдет в этом случае - это сгорит Самовар.
Самовар работает о следующими типами и моделями стабилизаторов напряжения:
Стабилизаторы напряжения имеющие управление по протоколу UART
Внимание! Алгоритм подключения/отключения нагрузки при использовании управления по UART:
Подключение.
После подачи команды "Включить нагрев", Самовар включит реле №1, которое в свою очередь включит контактор. Затем выждет время указанное в строке
#define SAMOVAR_USE_POWER_START_TIME файла Samovar_ini.h и даст команду регулятору подать напряжение. Этим достигается то, что контактор замыкает цепь питания нагрузки, в которой напряжение на данный момент отсутствует, что исключает образование искрового разряда и увеличивает срок службы контактора. Одновременно с подачей напряжения регулятором включится реле №4, используемое для подключения разгонного ТЭНа.
Отключение.
После подачи команды "Отключить нагрев" Самовар даст команду регулятору отключить напряжение, так же отключит реле №4 и через 1 секунду отключит реле №1, которое в свою очередь выключит контактор.
Полностью совместим с Самоваром. Шаг регулировки на энкодере 0,5 вольта. Стабилизация 0,1 вольта. Имеет возможность аварийного отключения от независимого датчика.
2. Регулятор РМВ-К (с Самоваром работают только версии № 5 и 6)
Все модели РМВ-К по умолчанию имеют развязку по питанию на управляющих контактах и переделка для работы с Самоваром не требуется.
Шаг регулировки на регуляторе и с Самовара - 1 вольт. Стабилизация 1 вольт. Версия № 6 Имеет возможность аварийного отключения от независимого датчика. Самовар полностью, через РМВ-К, управляет разгоном, стабилизацией и аварийным отключением нагрева.
Внимание! РМВ-К работает только с целыми значениями, то имеет шаг регулировки 1 вольт, что имеет свою особенность при работе Самовара в предзахлебном режиме.
Совместим с Самоваром. Имеет особенность: в интерфейсе Самовара подаваемая в нагрузку мощность задается и отображается не в вольтах (как в двух предыдущих регуляторах), а в ваттах.
Для корректной работы с Самоваром нужно использовать скетч Stab-avr.ino, который идет в комплекте с Самоваром и находится в каталоге ...Samovar\Stab-avr
Стабилизаторы напряжения не имеющие управления из вне по протоколам.
Например:
РМ2, РМ2М, РМ2-Pro (далее просто РМ
) .
Все модели РМ по умолчанию имеют развязку по питанию на управляющих контактах, переделка для работы с Самоваром не требуется.
Управление данными стабилизаторами сводится к двум параметрам:
- Включить/Выключить сам стабилизатор.
- Запустить/ Остановить режим "Разгон"
Функция реализована на двух реле, которые своими контактами управляют регулятором. При команде Самовара "Включить нагрев",
контакты реле №1 включат РМ и одновременно контакты реле № 4 дадут команду включить режим "Разгон".
Реле №4 разомкнет контакты и РМ отключит режим разгона. По окончании перегона Самовар контактами реле №1 отключит РМ.
Примечание:
- Все перечисленные регуляторы работают как самостоятельные единицы и могут быть использованы для работы с Самоваром без подключения по протоколу UART по принципу и алгоритму работы регулятора РМ.
На Самоваре и регуляторе напряжения разные показания мощности. Как исправить?
По большому счету абсолютная мощность не так и важна, однако добиться одинаковых показаний отображаемой мощности на регуляторе и Самоваре возможно и по своей сути метод только один.
Все регуляторы, в том числе и Самовар не измеряют мощность. Они ее вычисляют как калькуляторы. По двум величинам: текущему подаваемому на нагреватель напряжению и введенному значению сопротивления этого нагревателя.
Введенная величина сопротивления постоянна, а напряжение меняется. Вся настройка сводится к подбору величины сопротивления нагревателя.
Сопротивление можно взять расчетное: напряжение в квадрате деленное на мощность. Напряжение берется из шильдика на ТЭНе. Пример для ТЭНа 3 кВт 220 вольт 220*220/3000=16,13333333333 Ом.
Или измерить мультиметром.
Для регуляторов РМВк и Простой из китайских модулей (Stab-avr).
Внимание! Если не будем реально греть куб - отключаем нагреватель.
- В РМВк можно ввести значения мощности и напряжения, сопротивление будет вычислено автоматически. Или ввести сопротивление и мощность будет вычислена. Видео как настроить. Смотрим, делаем и не забываем перевести регулятор в режим отображения в ваттах.
- В Stab-avr, выставляем потенциометром фактическое напряжение сети в данный момент времени и вводим значение мощности вашего нагревателя.
Внимание! Мощность ТЭНа для Stab-avr нужно вводить из расчета напряжения сети 230 вольт. Если производитель нагревателя указал в паспортных данных мощность для 220 вольт, то нужно пересчитать на напряжение 230 вольт.
Запускаем Самовар — нагрев. В режиме Разгон настраивать что-либо не имеет смысла — напряжение будет все время меняться, мощность соответственно тоже. Даем с Самовара команду — установить какое либо конкретное напряжение на регуляторе, (допустим 170 вольт для РМВк. Или 2000 ватт для Stab-avr). Регуляторы перейдут в режим стабилизации.
Сравниваем отображаемые значения мощности в Самоваре и на регуляторе.
Теперь есть два пути — либо менять значение сопротивления в Самоваре (WEB-интерфейс. ГЛАВНАЯ - Настройки - Основные - Вкладка Прочие), что гораздо удобнее. Либо менять введенное значение мощности в регуляторе. Задача добиться максимально близких значений на регуляторе и в Самоваре.
Регулятор Kvic .
Не имеет показаний мощности. Поэтому настраивается только Самовар на ту мощность которую хотите лицезреть…
Это первый вариант

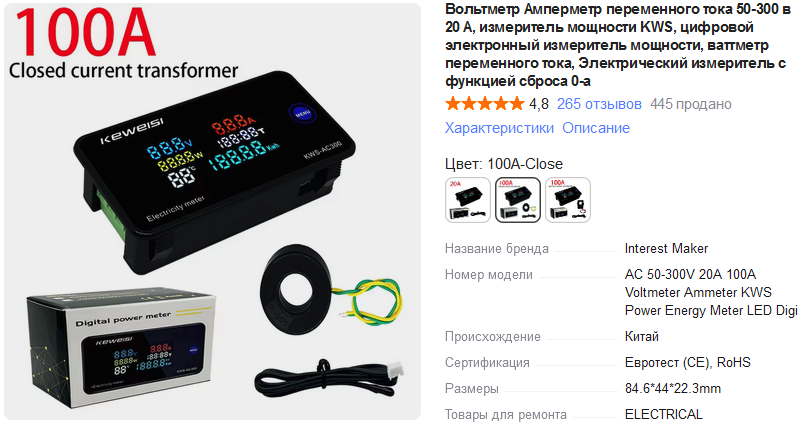

Второй — это использовать связку: отдельный вольтампермерт — регулятор — Самовар.
Это удобно, если периодически используются разные ТЭНы и(или) коммутируются нагревательные элементы самой ТЭНовой сборки.
Вольтамперметр реально измеряет потребляемый ток и выдает на дисплей фактическую мощность. Поэтому если нужно чтобы Самовар показывал эту мощность, то просто оперативно меняем значение сопротивления нагревателя в Самоваре.
