Modifier le programme de soutirage



Comment créer et modifier le programme de soutirage.



Il existe plusieurs façons de créer un programme de soutirage :



La première façon. Modifiez le programme directement, en ajoutant/supprimant des lignes dans le tableau et en définissant les paramètres voulus, selon vos préférences. Certains paramètres se choisissent dans des menus déroulants, d'autres doivent être saisis par vous-même en respectant certaines conditions.
La ligne du programme en cours d'exécution est mise en évidence en italique rouge foncé, et les lignes déjà exécutées sont en italique.

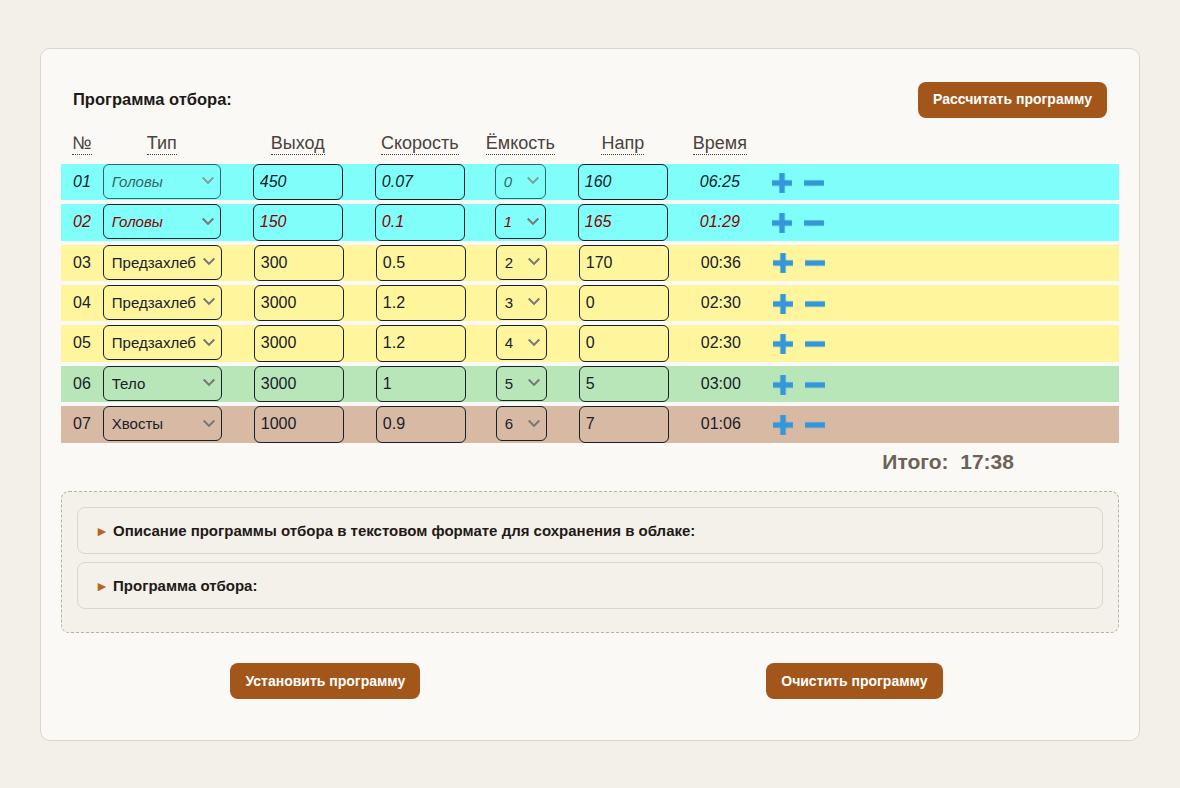

Le tableau du programme pendant le soutirage : la ligne n° 3 est en cours d'exécution



Il est préférable de modifier la première ligne directement dans la ligne elle-même :

Type («Тип») - dans le menu déroulant, choisissez « Têtes » («Головы»)

Sortie («Выход») - indiquez la quantité à soutirer en millilitres.

Débit («Скорость») - en litres par heure

Récipient («Ёмкость») - le numéro du récipient dans lequel va le soutirage. N'oubliez pas que la numérotation commence à la position n° 0 (zéro)

Tens. («Напр.») - indiquez la valeur réelle avec laquelle fonctionne votre régulateur. C'est la tension que Samovar demandera au régulateur de régler une fois la montée en température terminée. Pour le régulateur SEM_AVR, la colonne s'appelle « Puissance » («Мощн.») et se règle en watts.

Durée («Время») - calculée automatiquement. En bas de la colonne, elle est additionnée en un total général.

(+) plus - ajoute une ligne en dessous.

(-) moins - supprime la ligne courante.



La deuxième ligne et les suivantes.
Vous pouvez modifier les autres lignes du programme prédéfini et/ou les supprimer en appuyant sur (-), ajouter une ligne en dessous (+) et y saisir des valeurs.



La modification se fait de la même façon que pour la première ligne, mais pour la tension, vous pouvez désormais appliquer d'autres conditions :

Vous pouvez indiquer explicitement la valeur voulue, par exemple 160.

Ou :

- si la tension est réglée sur 0 (zéro), le régulateur n'est pas touché : la tension réellement appliquée à ce moment est conservée.
Par exemple : en mode « Pré-engorgement » («Предзахлеб»), 175 volts étaient définis dans la ligne précédente, mais au moment du passage à la ligne réglée sur 0.00, Samovar avait monté la tension à 180 volts. C'est exactement 180 volts qui seront appliqués à la nouvelle ligne de soutirage.

- si une valeur d'au plus 40 volts est indiquée, cette tension s'ajoute à la tension actuelle.
Par exemple : si 160 volts étaient définis dans la ligne précédente (ou si Samovar a lui-même monté la tension à 160 volts), alors lors de l'exécution d'une ligne réglée sur 5 volts, Samovar ajoute 5 volts à la tension réelle (160+5).

- si une valeur négative est indiquée, cette tension est soustraite de la tension actuelle.
Par exemple : si 175 volts étaient définis dans la ligne précédente (ou si Samovar a lui-même monté la tension à 175 volts), alors lors de l'application d'une ligne réglée sur -5 (moins 5) volts, Samovar soustrait 5 volts de la tension réelle (175-5).

Pour le régulateur SEM_AVR (watts), la limite entre une correction et une valeur absolue est de 400 W.



Ces conditions de réglage de la tension s'appliquent à tous les modes de soutirage, y compris la ligne « Pause » («Пауза»).
Condition obligatoire : dans la première ligne du programme, la tension doit être indiquée comme une valeur réelle (plus de 40 volts ou 400 watts). Sinon, le programme ne sera pas installé et ne démarrera pas, et le message en indiquera la raison : sans cela, la colonne resterait à pleine puissance après la montée en température.



Lorsque le programme est modifié dans le tableau, il est dupliqué au format texte dans le champ « Programme de soutirage » («Программа отбора»)

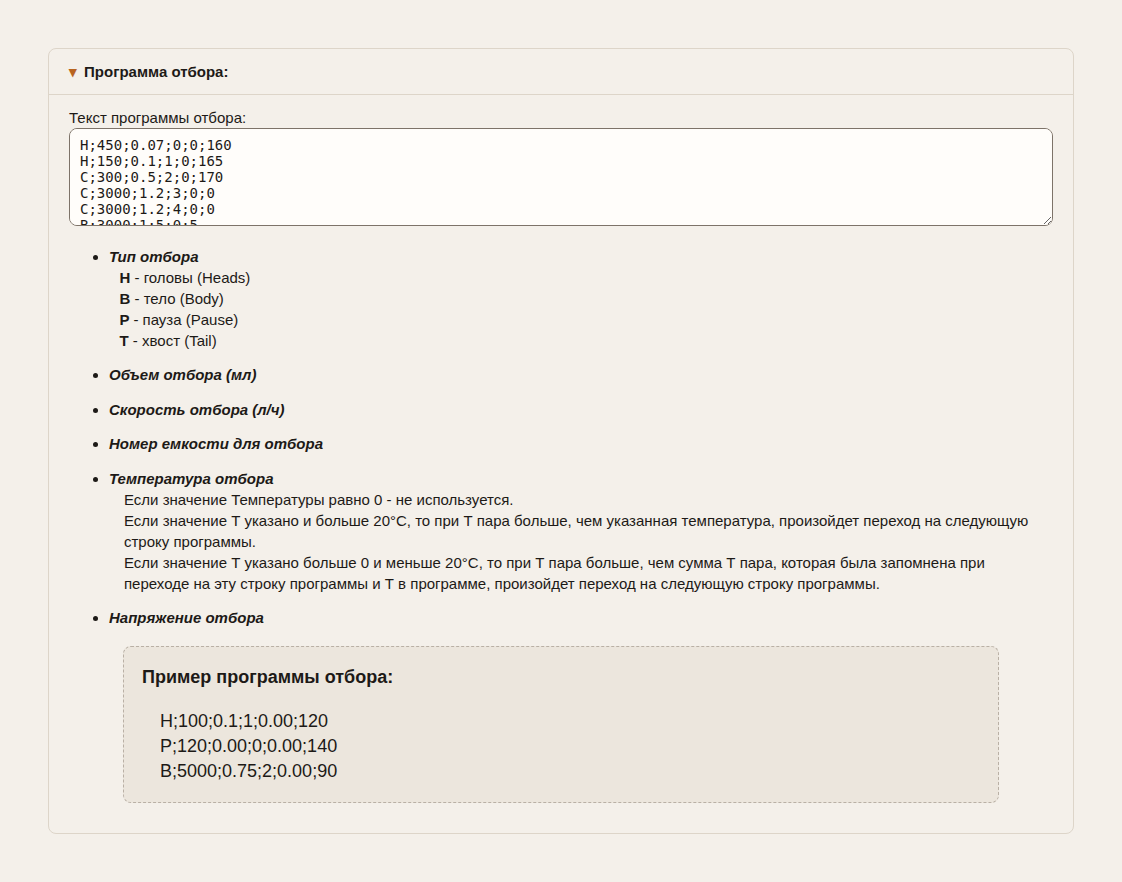

Le même programme dans le champ texte « Programme de soutirage » («Программа отбора»)

Ce champ et le tableau sont liés. Une modification dans le tableau s'affiche immédiatement dans ce champ et, inversement, si vous modifiez une valeur dans ce champ, elle changera aussi dans le tableau.

La cinquième valeur de la ligne, la température de transition, n'est pas affichée dans le tableau et ne peut être définie que dans ce champ (voir Programme de soutirage en mode Rectification). Elle n'est pas perdue lors de la modification du tableau.



Vous pouvez ainsi copier le programme dans un fichier texte et l'enregistrer, et inversement coller n'importe lequel de vos programmes dans ce champ par copier-coller, y compris depuis le cloud.
Vous pouvez coller un programme utilisé lors d'une distillation précédente et, si besoin, l'ajuster rapidement dans le tableau. Cette fonction vous évite de ressaisir le programme à chaque fois.



Une fois le programme de soutirage créé, il faut l'installer dans Samovar en appuyant sur « Installer le programme » («Установить программу») dans le même onglet. Samovar vérifie le programme et, s'il trouve une erreur, affiche un message avec le numéro de la ligne ; le programme n'est alors pas modifié.



Donnez la commande « Installer le programme » après chaque ajustement du programme si vous voulez que Samovar prenne en compte les modifications.





Autrement dit, si l'opérateur décide de modifier le programme alors que Samovar a déjà commencé le soutirage, le programme modifié ne sera accepté par Samovar que pour la partie dont l'exécution n'a pas encore commencé.



Si vous voulez modifier le programme en changeant le processus en cours d'exécution, il existe plusieurs façons de le faire :

- Ajoutez une ligne vide juste après celle en cours d'exécution, indiquez dans la nouvelle ligne les valeurs voulues (en tenant compte du volume déjà recueilli), donnez la commande « Installer le programme » et, dans l'onglet principal, appuyez sur le bouton « Suivant » («Далее») (c'est le nom du bouton « Démarrer le soutirage » pendant le soutirage). Samovar vous demandera de confirmer le passage à la ligne suivante.

- Passez en commande manuelle. Samovar continuera alors d'exécuter le programme pour ce qui est de la quantité soutirée et du récipient. Le débit de soutirage peut être modifié dans le champ « Débit, l/h » («Скорость, л/ч») de la carte « Régulateur » («Регулятор») de l'onglet principal, et la tension dans le champ de tension de la même carte. Les modifications s'appliquent jusqu'au passage à la ligne suivante.
