Régulateurs de tension utilisés
AVERTISSEMENT !
Tous les régulateurs raccordés à Samovar doivent être isolés galvaniquement. Il peut s'agir de
relais, d'optocoupleurs, d'isolateurs de bus de données comme les ADUM, etc.
Ne raccordez jamais les régulateurs directement, sinon la tension du secteur vous atteindra, vous et Samovar. Dans le meilleur des cas, Samovar grillera. Les autres conséquences seront bien pires.
Samovar 7.00: le type de régulateur se choisit dans l'onglet « Régulateur » («Регулятор») du configurateur (champ « Régulateur de puissance » («Регулятор мощности»)) : KVIC, RMV-K, SEM_AVR ou « Ne pas utiliser » («Не использовать»). Le configurateur se lance avec le script flash_windows.bat ou flash_macos_linux.sh et choisit lui-même l'environnement de compilation nécessaire ; les noms d'environnements PlatformIO ci-dessous sont donnés pour une compilation manuelle.
Samovar fonctionne avec les types et modèles de régulateurs de tension suivants :
Régulateurs de tension commandés par le protocole UART
Attention ! L'algorithme de branchement/débranchement de la charge en commande UART :
Branchement.
Après la commande « Allumer le chauffage » («Включить нагрев»), Samovar enclenche le relais n° 1, qui enclenche à son tour le contacteur. Il attend ensuite la durée indiquée dans la ligne
#define SAMOVAR_USE_POWER_START_TIME du fichier Samovar_ini.h (2 secondes par défaut ; pour SEM_AVR, le micrologiciel attend encore 3 secondes le démarrage du régulateur) puis ordonne au régulateur d'appliquer la tension. Ainsi, le contacteur ferme le circuit de puissance de la charge alors qu'il n'est pas sous tension, ce qui évite les étincelles et prolonge la durée de vie du contacteur. En même temps que le régulateur applique la tension, le relais n° 4 s'enclenche ; il sert à brancher la résistance d'appoint (dans les modes où elle est utilisée).
Débranchement.
Après la commande « Éteindre le chauffage » («Отключить нагрев»), Samovar ordonne au régulateur de couper la tension, attend que ce soit fait puis, 0,2 seconde plus tard, déclenche le relais n° 4 et le relais n° 1, qui coupe à son tour le contacteur. Si le régulateur n'a pas répondu à la commande, les relais sont tout de même déclenchés à l'expiration du délai, et l'alarme « Délai de commande du régulateur dépassé » («Таймаут команды регулятора») apparaît dans les messages.
Dans le configurateur, choisissez « Régulateur de puissance » —
KVIC (c'est la valeur par défaut). Dans
PlatformIO, cela correspond à l'environnement
Samovar. L'ensemble du bloc est expliqué dans la section
Configuration du croquis.
Entièrement compatible avec Samovar. Le pas de réglage à l'encodeur est de 0,5 volt. La stabilisation est de 0,1 volt. Il peut être arrêté en urgence par un capteur indépendant.
2. Régulateur RMV-K (seules les versions n° 5 et 6 fonctionnent avec Samovar)
Tous les modèles RMV-K disposent d'origine d'une isolation galvanique des contacts de commande ; aucune modification n'est nécessaire pour fonctionner avec Samovar.
Dans le configurateur, choisissez « Régulateur de puissance » — RMV-K. Dans PlatformIO, cela correspond à l'environnement Samovar_rmvk (directive SAMOVAR_USE_RMVK). Le micrologiciel active automatiquement la prise en charge générale du régulateur.
Le pas de réglage, aussi bien sur le régulateur que depuis Samovar, est de 1 volt. La stabilisation est de 1 volt. La version n° 6 peut être arrêtée en urgence par un capteur indépendant. Via le RMV-K, Samovar commande entièrement la montée en température, la stabilisation et la coupure d'urgence du chauffage.
Attention ! Comme le RMV-K n'accepte que des valeurs entières pour la tension de stabilisation, cela entraîne une particularité lorsque Samovar fonctionne en mode pré-engorgement.
3. Régulateur SEM_AVR
Dans le configurateur, choisissez « Régulateur de puissance » — SEM_AVR. Dans PlatformIO, cela correspond à l'environnement Samovar_sem (directive SAMOVAR_USE_SEM_AVR). Le micrologiciel active automatiquement la prise en charge du protocole RMV-K et la prise en charge générale du régulateur.
Compatible avec Samovar. Il présente une particularité : dans l'interface de Samovar, la puissance fournie à la charge est réglée et affichée non pas en volts (comme avec les deux régulateurs précédents) mais en watts.
Pour un fonctionnement correct avec Samovar, utilisez le croquis Stab-avr.ino fourni avec Samovar, qui se trouve dans le répertoire ...Samovar\Stab-avr
Régulateurs de tension sans commande externe par protocole.
Par exemple :
RM2, RM2M, RM2-Pro (ci-après simplement RM
) .
Tous les modèles RM disposent d'origine d'une isolation galvanique des contacts de commande ; aucune modification n'est nécessaire pour fonctionner avec Samovar.
Si Samovar ne commande pas le régulateur par UART, choisissez dans le configurateur « Régulateur de puissance » —
« Ne pas utiliser » («Не использовать»). Dans
PlatformIO, cela correspond à l'environnement
Samovar_no_power : les directives
SAMOVAR_USE_POWER,
SAMOVAR_USE_RMVK et
SAMOVAR_USE_SEM_AVR sont désactivées. Le mode
NBK n'est pas disponible dans une telle compilation.
La commande de ces régulateurs se résume à deux paramètres :
- Allumage/extinction du régulateur lui-même.
- Démarrage/arrêt du mode « Montée en température » («Разгон»)
Cela est réalisé avec deux relais dont les contacts commandent le régulateur. À la commande Samovar « Allumer le chauffage » («Включить нагрев»),
les contacts du relais n° 1 allument le RM et, en même temps, les contacts du relais n° 4 donnent l'ordre d'activer le mode « Montée en température ».
Lorsque la température de la vapeur atteint la valeur indiquée dans le fichier Samovar_ini.h : (ici 39°)
//Vapor sensor temperature at which the column switches from boost mode to working mode
#define CHANGE_POWER_MODE_STEAM_TEMP 39
Le relais n° 4 ouvre ses contacts et le RM quitte le mode de montée en température. À la fin de la distillation, Samovar éteint le RM avec les contacts du relais n° 1.
Attention.
Si vous éteignez puis rallumez le chauffage alors que la température du capteur de vapeur dépasse la valeur indiquée dans le croquis, la montée en température ne s'activera pas.
Lorsque les capteurs du système de sécurité se déclenchent, Samovar éteint complètement le RM.
Remarque :
- Tous les régulateurs cités fonctionnent comme des appareils autonomes et peuvent être utilisés avec Samovar sans liaison UART, selon le principe et l'algorithme du régulateur RM.
Questions et réponses. FAQ
Samovar et le régulateur de tension affichent des puissances différentes. Comment corriger cela ?
Dans l'ensemble, la puissance absolue n'a pas grande importance, mais il est possible de faire concorder les puissances affichées par le régulateur et par Samovar, et il n'existe en fait qu'une seule méthode.
Aucun régulateur, Samovar compris, ne mesure la puissance. Ils la calculent comme des calculatrices, à partir de deux valeurs : la tension appliquée à la résistance à cet instant et la résistance électrique saisie pour cette résistance chauffante.
La résistance saisie est constante, tandis que la tension varie. Tout le réglage se résume à choisir la valeur de résistance de l'élément chauffant.
Vous pouvez utiliser la résistance calculée : la tension au carré divisée par la puissance. La tension est celle indiquée sur la plaque signalétique de la résistance. Exemple pour une résistance de 3 kW sous 220 V : 220*220/3000=16.13333333333 Ohm.
Ou mesurez-la avec un multimètre.
Pour les régulateurs RMVk et le régulateur simple construit à partir de modules chinois (Stab-avr).
Attention ! Si vous ne comptez pas réellement chauffer le bouilleur, débranchez la résistance.
- Dans le RMVk, vous pouvez saisir la puissance et la tension, et la résistance est calculée automatiquement. Ou saisir la résistance, et la puissance est calculée. Vidéo expliquant le réglage. Regardez-la, faites de même et n'oubliez pas de passer le régulateur en mode d'affichage en watts.
- Dans le Stab-avr, réglez au potentiomètre la tension réelle du secteur à cet instant et saisissez la puissance de votre résistance.
Attention ! Pour le Stab-avr, la puissance de la résistance doit être saisie pour une tension secteur de 230 volts. Si le fabricant de la résistance a indiqué la puissance pour 220 volts dans sa fiche technique, recalculez-la pour 230 volts.
Lancez le chauffage de Samovar. Il est inutile de régler quoi que ce soit en mode Montée en température — la tension change sans cesse, et la puissance aussi. Donnez depuis Samovar l'ordre de régler une tension précise sur le régulateur (par exemple 170 volts pour le RMVk, ou 2000 watts pour le Stab-avr). Les régulateurs passent en mode stabilisation.
Comparez les puissances affichées dans Samovar et sur le régulateur.
Il y a alors deux possibilités — soit modifier la valeur de résistance dans Samovar (interface web : « Réglages » («Настройки»), onglet « Divers » («Прочие»), champ « Résistance de l'élément chauffant pour le calcul de la puissance » («Сопротивление тэна для расчета мощности»)), ce qui est bien plus pratique, soit modifier la puissance saisie dans le régulateur. Le but est d'obtenir des valeurs aussi proches que possible sur le régulateur et dans Samovar.
Régulateur Kvic .
Il n'affiche pas la puissance. On ne règle donc que Samovar, sur la puissance que l'on souhaite voir…
C'est la première option

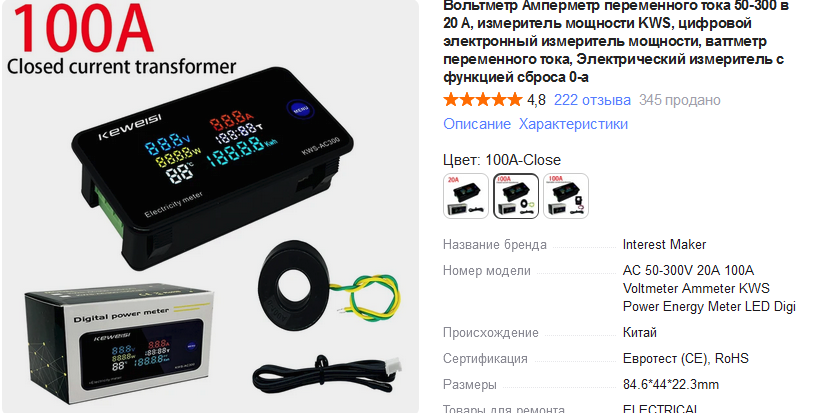

La seconde consiste à utiliser une chaîne : voltampèremètre séparé — régulateur — Samovar.
C'est pratique si vous utilisez de temps en temps des résistances différentes et/ou si vous commutez les résistances du bloc chauffant lui-même.
Le voltampèremètre mesure réellement le courant consommé et affiche la puissance réelle. Si vous voulez que Samovar affiche cette puissance, il suffit de modifier à la volée la valeur de résistance de l'élément chauffant dans Samovar.
