Cet aperçu vous aidera à choisir un régulateur pour travailler avec Samovar.
Tous les régulateurs présentés ci-dessous sont des stabilisateurs de tension de sortie. Ils fournissent en sortie une tension stabilisée indépendamment des variations du secteur. Ce ne sont pas des élévateurs de tension. La stabilisation n'a lieu que si la tension de sortie est inférieure à la tension d'entrée. Ils peuvent fonctionner comme appareils autonomes.
Attention.
Dans cet aperçu, les points forts et les points faibles des régulateurs sont examinés uniquement du point de vue du travail avec Samovar.
Un stabilisateur à base de microcontrôleur Arduino. Vous pouvez le fabriquer vous-même si vous disposez des composants et de compétences en assemblage et/ou réparation d'appareils électroniques. Commande manuelle - un encodeur. Écran : LCD de 0,96 pouce
On peut acheter un appareil tout fait. Le format, l'équipement, la garantie et les autres conditions se négocient individuellement avec le fabricant.
Le code source est écrit en assembleur, il est ouvert et disponible pour que vous le modifiiez vous-même.
Avantages :
- Démarrage rapide, stabilisation de la tension de sortie. Jusqu'à 0,1 volt
- Commande manuelle par encodeur avec bouton. Pas de réglage de 0,5 volt
- Écran facile à lire.
- Indication de la stabilisation de la tension.
- Possibilité de prérégler manuellement la tension de stabilisation sur laquelle le régulateur passera après l'exécution de la commande « Arrêt montée » («Стоп разгон»).
- Commande par UART ou I2C
- Réparable et possibilité de mettre à jour le programme à la sortie de nouvelles versions. Possibilité d'installer un micrologiciel alternatif avec une vitesse de port de 9600 bauds (38400 bauds par défaut)
- Commande de la résistance d'appoint par un relais de puissance séparé.
- Un connecteur pour la commande externe « Arrêt montée » («Стоп разгон»)
- Un connecteur pour la commande externe « Urgence » («Авария»)
- Application progressive de la tension à la charge au démarrage et retrait progressif à l'arrêt.
Inconvénients :
- Tous les éléments du régulateur sont sous haute tension.
- Pour remplacer le programme, il peut falloir retirer le microcontrôleur du régulateur.
- La tension de stabilisation préréglée n'est pas conservée dans la mémoire de l'appareil à la mise hors tension ou au redémarrage.
- La réparation et le flashage exigent des compétences particulières.

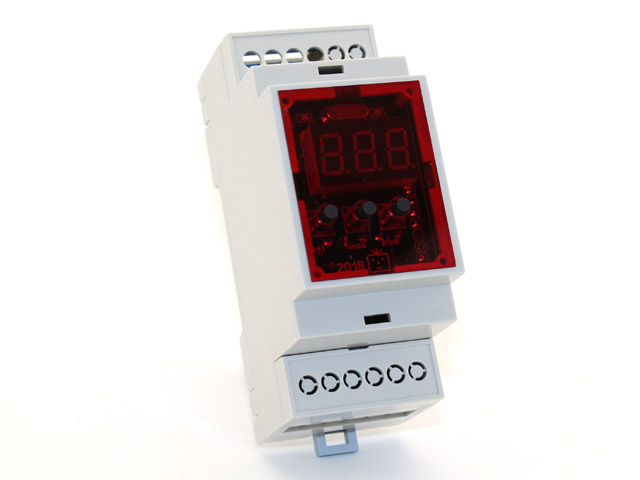

Un stabilisateur en boîtier 2DIN pour montage sur rail DIN. Commande manuelle et réglage — par boutons. Affichage des informations : un indicateur à trois chiffres. Impossible à fabriquer soi-même.
Le stabilisateur est vendu en 6 versions et 5 configurations. (au moment de la rédaction de cet aperçu).
Attention ! Seules les versions 5 et 6 conviennent pour travailler avec Samovar par UART.
Avantages :
- Durée de vie du produit — 10 ans.
- Garantie de 6 mois
- Stabilité du maintien de la tension 1 volt. Pas de réglage de 1 volt
- Mémoire pour 10 valeurs préréglées
- La résistance électrique de la résistance chauffante est conservée en mémoire pour le calcul de la puissance
- Étalonnage du voltmètre
- L'affichage peut être basculé en watts.
- Commande depuis Samovar par UART (versions 5 et 6 uniquement).
- Un connecteur pour la commande externe « Urgence » («Авария») (à partir de la version 3).
- Un connecteur pour la commande externe « Arrêt montée » («Стоп разгон») (à partir de la version 4).
Inconvénients :
- En cas de réparation, des compétences et un équipement particuliers sont nécessaires.
- Tous les éléments du régulateur sont sous haute tension.
- Le micrologiciel ne peut pas être mis à jour
- Si le régulateur est utilisé de façon autonome, une source d'alimentation supplémentaire est nécessaire pour les fonctions « Arrêt montée » («Стоп разгон») et « Urgence » («Авария») (une pile 9 V suffit)
- Programmation manuelle et saisie des valeurs en mémoire compliquées.
- Particularités de la commande manuelle (par exemple, pour baisser la tension, il faut d'abord l'augmenter de 1 volt, puis seulement la baisser).
Achetez-le entièrement assemblé en boîtier, prêt à raccorder la résistance et à fonctionner, dans la boutique en ligne (on peut aussi y acheter un kit de composants pour l'assembler soi-même).
Un régulateur simple et stabilisé de puissance de résistance, à base de modules chinois
Un stabilisateur à base de microcontrôleur Arduino. Commande par boutons. Écran : LCD de 0,96 pouce. Vous pouvez le fabriquer vous-même avec des compétences minimales en soudure. Pas en vente.
Le code source est écrit en C++, il est ouvert et vous pouvez le modifier vous-même avec l'Arduino IDE.
Avantages :
- Assemblage simple à partir de modules prêts à l'emploi.
- Entièrement réparable.
- Commande depuis Samovar par UART
- Possibilité de mettre à jour le programme, code source ouvert.
- Tous les éléments du régulateur sont sous tension de sécurité, sauf les éléments de puissance.
- Il peut être raccordé à Samovar sans isolation galvanique (les tensions de l'Arduino NANO et de l'ESP32 doivent être adaptées).
- Connecteur externe « Arrêt montée » («Стоп разгон»)
- Connecteur externe « Urgence » («Авария»)
- Étalonnage du voltmètre
- Possibilité de prérégler et de conserver en mémoire la puissance de sortie sur laquelle le régulateur passera après l'exécution de la commande « Arrêt montée » («Стоп разгон»).
- La puissance nominale de la résistance est conservée en mémoire.
Inconvénients :
- Démarrage relativement long du micrologiciel d'origine en fonctionnement avec Samovar. Il est recommandé d'utiliser le micrologiciel modifié fourni avec le croquis (sketch) de Samovar.

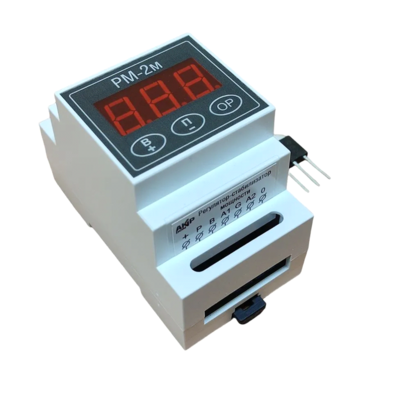

Régulateur RM (RM2M, RM2M-Pro)
Un stabilisateur en boîtier 3DIN pour montage sur rail DIN. Commande manuelle et réglage — par boutons. Affichage des informations : un indicateur à trois chiffres. Impossible à fabriquer soi-même.
Le stabilisateur est vendu par différents fabricants. L'équipement et la garantie varient donc de l'un à l'autre. Vous pouvez acheter soit le stabilisateur seul (sans triac etc.), soit un appareil complet prêt à fonctionner.
Avantages :
- Stabilité du maintien de la tension réglée : plus ou moins 1 volt.
- Pas de réglage de 1 volt
- Indication de la puissance consommée par la charge : de 0 à 9,99 kW.
- Mémoire pour 10 tensions préréglées.
- Minuterie tension-temps intégrée : de 0 à 999 minutes.
- Aucune source d'alimentation supplémentaire n'est nécessaire pour les fonctions « Arrêt montée » («Стоп разгон») et « Urgence » («Авария»)
Inconvénients :
- Pas de canal de commande.
- Programmation et saisie des valeurs en mémoire compliquées.
Conclusions.
Pour une utilisation avec Samovar, les trois premiers régulateurs sont recommandés. À condition d'utiliser la commande par UART, Samovar commandera entièrement le régulateur : du lancement de la montée en température au changement de tension à tout moment et à la coupure du chauffage.
La possibilité de coupure d'urgence par un appareil tiers peut servir en option. Par exemple, avec Samovar sur un PVK (bouilleur à double enveloppe vapeur), pour couper le chauffage en cas de surpression dans la double enveloppe vapeur-eau. Un manomètre à contact électrique peut servir de capteur.
Le régulateur KVIC. Commande manuelle pratique ; le pas de réglage de 0,5 volt permet d'amener assez précisément la colonne en mode pré-engorgement et de la maintenir longtemps dans cet état. Mais seul un électronicien expérimenté peut le fabriquer.
Le régulateur RMV-k.
Un appareil au fonctionnement stable, avec un choix de configurations assez large. Fiable ; à notre connaissance, il n'y a pratiquement pas de réclamations. Raccordé à Samovar par UART, il est pratique et simple à commander. Vous pouvez acheter un boîtier entièrement prêt à fonctionner avec les capteurs « Arrêt montée » («Стоп Разгон») et « Urgence » («Авария»). Les capteurs peuvent servir lorsque le régulateur fonctionne de façon autonome ; ce sont des thermostats bimétalliques KSD9700. Raccordé à Samovar, le capteur « Arrêt montée » n'est pas utilisé, car le connecteur sert à la ligne d'échange de données - Samovar commande donc lui-même le mode « Arrêt montée ». Le capteur « Urgence » peut servir d'option autonome. Les capteurs ne conviennent pas à Samovar, mais peuvent servir de composants pour réaliser une ligne de protection supplémentaire.
Le régulateur Stab-avr ne lui est pas inférieur non plus. La possibilité de le fabriquer et de le réparer soi-même le rend très intéressant. Particularité de ce régulateur : la consigne de puissance s'affiche en watts (et non en volts, comme pour les régulateurs examinés plus haut).
Le pas de réglage est de 1/200 de la puissance nominale de la résistance. En raison du mode de réglage de la puissance, la valeur réelle peut légèrement différer de celle fixée par Samovar (par exemple 1803 W au lieu de 1800). Ce n'est absolument pas critique.
Tous les avantages des régulateurs RM (RM2M, RM2M-Pro) sont annulés par un gros défaut : l'absence de liaison UART. Et donc l'impossibilité de régler la tension du régulateur "de l'extérieur". La tension de stabilisation ne peut être réglée que manuellement.
Avec le RM, Samovar peut seulement mettre en marche/arrêter le régulateur et activer/désactiver la montée en température. Car ce régulateur ne prévoit aucun autre moyen de commande par des appareils tiers.
Recommandations.
Si vous avez ne serait-ce qu'un peu d'expérience du fer à souder, il est judicieux de fabriquer le régulateur Stab-avr.
Si vous doutez sérieusement de vos capacités ou manquez de temps, il est judicieux d'acheter le régulateur RMV-k entièrement assemblé.
