Régulateurs de tension utilisés
Samovar 7.00: le type de régulateur se choisit dans l'onglet « Régulateur » («Регулятор») du configurateur : KVIC, RMVK, SEM_AVR ou « Ne pas utiliser » («Не использовать»).
ATTENTION !
Tous les régulateurs raccordés à Samovar doivent être physiquement isolés en tension. Il peut s'agir de relais, d'optocoupleurs, d'isolateurs de bus de données comme l'ADUM, etc.
Ne raccordez jamais les régulateurs directement, sinon la tension secteur parviendra jusqu'à vous et à Samovar. Dans ce cas, le mieux qui puisse arriver est que Samovar grille.
Samovar prend en charge plusieurs options. Dans l'Arduino IDE, le choix se fait par des directives dans Samovar_ini.h. Dans PlatformIO, vous pouvez choisir un environnement prêt à l'emploi : Samovar — KVIC, Samovar_rmvk — RMVK, Samovar_sem — SEM_AVR, Samovar_no_power — compilation sans régulateur UART. Une seule option peut être choisie à la fois.
Régulateurs de tension commandés par protocole UART
Algorithme pour un régulateur à UART.Mise en marche : Samovar enclenche le relais n° 1 et attend le délai
SAMOVAR_USE_POWER_START_TIME (2000 ms par défaut ; dans le configurateur, c'est « Délai de démarrage du régulateur, ms » («Задержка запуска регулятора, мс») dans l'onglet « Régulateur » ; pour le SEM_AVR, 3 s supplémentaires sont accordées auparavant au démarrage du régulateur), puis il envoie au régulateur la commande de fonctionnement. Si le régulateur ne répond pas, le chauffage est coupé avec le message « Délai de commande du régulateur dépassé » («Таймаут команды регулятора»). Le relais n° 4 est commandé séparément par l'algorithme du mode choisi et ne s'enclenche pas forcément en même temps.
Arrêt : les relais n° 1 et n° 4 sont déclenchés immédiatement. Après 700 ms, la commande SLEEP est envoyée au régulateur, et 200 ms plus tard la séquence d'arrêt se termine.
Entièrement compatible avec Samovar. Le pas de réglage à l'encodeur est de 0,5 volt. La stabilisation est de 0,1 volt. Il peut être coupé en urgence par un capteur indépendant.
2. Régulateur RMVK (seules les versions n° 5 et 6 fonctionnent avec Samovar)
Tous les modèles RMVK ont par défaut une isolation de l'alimentation sur les contacts de commande, et aucune modification n'est nécessaire pour fonctionner avec Samovar.
Le pas de réglage sur le régulateur et depuis Samovar est de 1 volt. La stabilisation est de 1 volt. La version n° 6 peut être coupée en urgence par un capteur indépendant. Via le RMVK, Samovar commande entièrement la montée en température, la stabilisation et la coupure d'urgence du chauffage.
Attention ! Le RMVK ne travaille qu'avec des valeurs entières, c'est-à-dire avec un pas de réglage de 1 volt, ce qui a ses particularités lorsque Samovar fonctionne en mode pré-engorgement.
Compatible avec Samovar. Il a une particularité : dans l'interface de Samovar, la puissance fournie à la charge est réglée et affichée non pas en volts (comme pour les deux régulateurs précédents) mais en watts.
Pour un fonctionnement correct avec Samovar, il faut utiliser le croquis (sketch) Stab-avr.ino, fourni avec Samovar et situé dans le répertoire ...Samovar\Stab-avr
Régulateurs de tension sans commande externe par protocole.
Par exemple :
RM2, RM2M, RM2-Pro (ci-après simplement RM
) .
Tous les modèles RM ont par défaut une isolation de l'alimentation sur les contacts de commande, et aucune modification n'est nécessaire pour fonctionner avec Samovar.
La commande de ces régulateurs se résume à deux paramètres :
- Mettre en marche/arrêter le régulateur lui-même.
- Démarrer/arrêter le mode "Montée en température"
La fonction est réalisée avec deux relais dont les contacts commandent le régulateur. À la commande "Mettre en marche le chauffage" de Samovar,
les contacts du relais n° 1 mettent le RM en marche. Le relais n° 4 active le mode "Montée en température" uniquement lorsque l'algorithme du mode choisi l'exige.
Le relais n° 4 ouvre ses contacts et le RM quitte le mode montée en température. À la fin de la distillation, Samovar arrête le RM par les contacts du relais n° 1.
Remarque :
- Tous les régulateurs cités fonctionnent de façon autonome et peuvent être utilisés avec Samovar sans liaison UART, selon le principe et l'algorithme du régulateur RM.
Samovar et le régulateur de tension affichent des puissances différentes. Comment corriger ?
Au fond, la puissance absolue n'a pas tant d'importance, mais il est possible d'obtenir les mêmes valeurs de puissance sur le régulateur et sur Samovar, et il n'existe en réalité qu'une seule méthode.
Aucun des régulateurs, Samovar compris, ne mesure la puissance. Ils la calculent comme des calculatrices, à partir de deux valeurs : la tension appliquée à cet instant à la résistance et la valeur saisie de la résistance électrique de cette résistance chauffante.
La résistance saisie est constante, et la tension varie. Tout le réglage se résume au choix de la valeur de résistance de l'élément chauffant.
Vous pouvez prendre la résistance calculée : le carré de la tension divisé par la puissance. La tension est celle de la plaque signalétique de la résistance. Exemple pour une résistance de 3 kW sous 220 volts : 220*220/3000=16.13333333333 Ohm.
Ou mesurez-la au multimètre.
Pour les régulateurs RMVK et le régulateur Simple à base de modules chinois (Stab-avr).
Attention ! Si l'on ne compte pas réellement chauffer le bouilleur, on débranche la résistance.
- Dans le RMVK, vous pouvez saisir les valeurs de puissance et de tension, et la résistance est calculée automatiquement. Ou saisir la résistance, et la puissance est calculée. Vidéo sur le réglage. Regardez-la, faites de même et n'oubliez pas de passer l'affichage du régulateur en watts.
- Dans le Stab-avr, réglez au potentiomètre la tension secteur réelle du moment et saisissez la puissance de votre résistance.
Attention ! La puissance de la résistance pour le Stab-avr doit être saisie pour une tension secteur de 230 volts. Si le fabricant de la résistance a indiqué la puissance pour 220 volts dans la fiche technique, il faut la recalculer pour 230 volts.
Lancez Samovar — le chauffage. Inutile de régler quoi que ce soit en mode montée en température — la tension changera sans cesse, et la puissance avec elle. Depuis Samovar, donnez l'ordre de régler une tension précise sur le régulateur (par exemple 170 volts pour le RMVK, ou 2000 watts pour le Stab-avr). Les régulateurs passeront en mode stabilisation.
Comparez les valeurs de puissance affichées dans Samovar et sur le régulateur.
Il y a alors deux possibilités — soit modifier la valeur de résistance dans Samovar (interface web : page PRINCIPALE - Réglages («ГЛАВНАЯ - Настройки») - Principaux («Основные») - onglet Autres («Прочие»)), ce qui est bien plus pratique. Soit modifier la valeur de puissance saisie dans le régulateur. Le but est d'obtenir des valeurs aussi proches que possible sur le régulateur et dans Samovar.
Le régulateur Kvic .
Il n'affiche pas la puissance. On ne règle donc que Samovar, sur la puissance que l'on veut voir…
C'est la première possibilité
C'est pratique si l'on utilise de temps en temps des résistances différentes et/ou si l'on modifie le raccordement des éléments de la résistance elle-même.

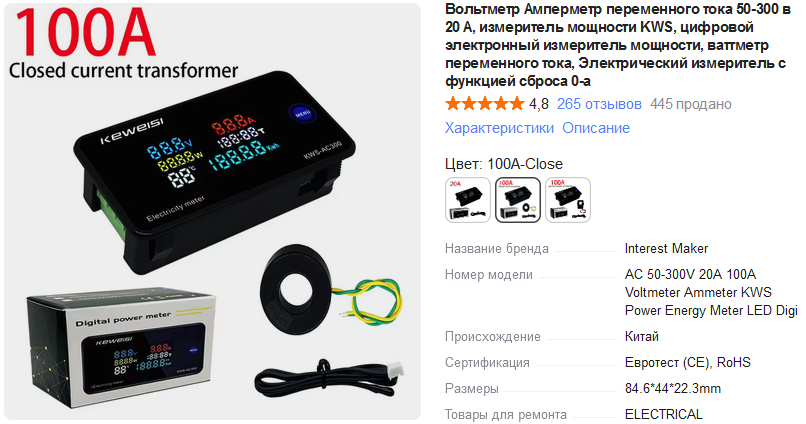

Le wattmètre mesure réellement le courant consommé et affiche la puissance réelle sur son écran. Si vous voulez que Samovar affiche cette puissance, il suffit de modifier à la volée la valeur de résistance de l'élément chauffant dans Samovar.
