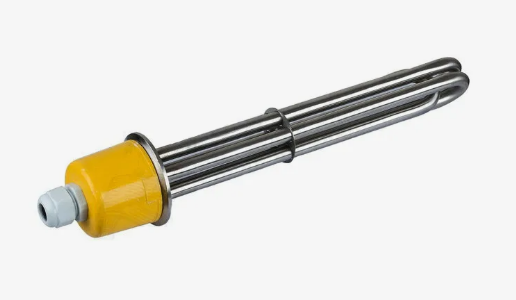

Vous pouvez utiliser n'importe quelle résistance chauffante que votre régulateur de tension est capable de commander. Nous examinons ici le type de résistance le plus courant.
En russe, l'abréviation ТЭН (résistance chauffante) signifie "élément chauffant électrique tubulaire". L'ensemble contient donc autant d'éléments chauffants que de tubes. En divisant la puissance totale de la résistance par le nombre de tubes, on obtient la puissance d'un tube. Tous les tubes ont la même puissance.
En règle générale, on choisit un modèle de 3 kW. Chaque tube a alors une puissance de 1 kW. Pour les colonnes de 1,5", c'est un bon choix, car pour fonctionner en mode pré-engorgement, une colonne de 1,5 mètre de haut a besoin de 1,2-1,4 kW. Il reste donc une réserve de puissance.
Vous pouvez donc utiliser un raccordement combiné :
-
Raccordez deux tubes via le régulateur ; cela donne 2 kW. Pendant la rectification, le régulateur maintient la tension de sortie entre 170 et 180 volts. C'est largement suffisant, même lorsque la tension secteur "baisse".
-
Raccordez le tube restant via un relais statique, et commandez ce relais par les contacts du relais n° 4. Ce sera la résistance d'appoint.
Pour les colonnes de 2", une résistance de 3 kW ne suffit pas avec ce schéma de câblage. Une résistance de 4,5 kW convient parfaitement.
En modifiant le raccordement des tubes, vous pouvez utiliser des résistances bien plus puissantes, qui travailleront alors dans un régime plus doux. Bien sûr, respectez le principe de la suffisance raisonnable.

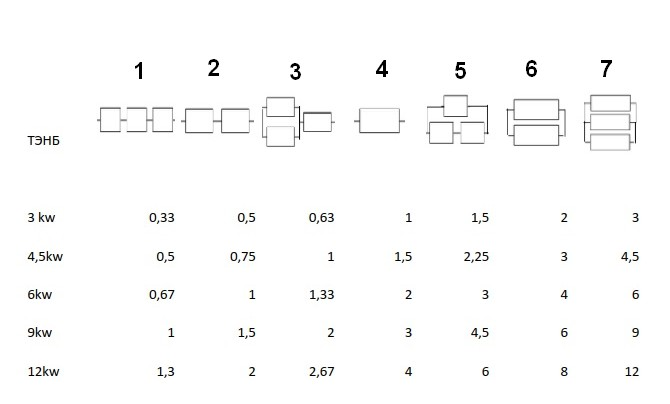

Voici un tableau des raccordements possibles des éléments chauffants de l'ensemble.
Comment lire le tableau, avec l'exemple d'une résistance de 4,5 kW
Dans la colonne de gauche, choisissez la puissance - 4,5 kW. La ligne du haut indique, par son numéro, le schéma de raccordement des éléments chauffants.
Par exemple, le numéro 1 correspond au raccordement en série des trois éléments. À l'intersection de la ligne et de la colonne figure la puissance fournie par l'ensemble sous 220 volts = 0,5 kW, soit seulement 500 watts.
Le raccordement n° 6 donne 3 kW sur 2 éléments et laisse un élément inutilisé - il peut donc servir de résistance d'appoint.
