Réglage du moteur de la pompe péristaltique.
Un seul paramètre est défini pour la pompe : le nombre de pas du moteur pas à pas nécessaires pour soutirer 1 ml.

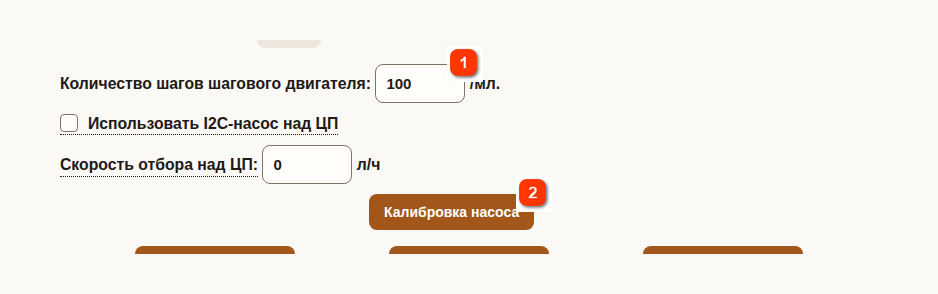

Réglages → Pompe («Настройки → Насос»)
 Nombre de pas du moteur pas à pasPas du moteur pour 1 ml de soutirage. Renseigné manuellement ou d'après le résultat de l'étalonnage.
|
 Étalonnage de la pompeOuvre la fenêtre « Étalonnage du moteur pas à pas » («Калибровка шагового двигателя»).
|
Vous pouvez saisir ce paramètre manuellement ou étalonner la pompe : soutirez 100 ml, Samovar compte les pas effectués par le moteur pour soutirer ces 100 ml, divise ce nombre par 100, et la valeur apparaît dans la ligne « Nombre de pas du moteur pas à pas : _____ /ml. » («Количество шагов шагового двигателя: _____ /мл.»).
Samovar 7.00: si une pompe externe est raccordée à Samovar par le bus I2C (module
I2CStepper), un second bloc apparaît dans l'onglet : l'interrupteur « Utiliser la pompe I2C au-dessus de la section de pasteurisation » («Использовать I2C-насос над ЦП») et son débit en l/h. S'il n'y a pas de pompe I2C, le bloc est masqué. Le nombre de pas par millilitre de la pompe I2C est stocké dans la mémoire propre de la carte (Réglages («Настройки») → I2CStepper, champ « Pas/ml » («Шагов/мл»)) et s'étalonne avec le bouton « Étalonnage de la pompe externe » («Калибровка внешнего насоса») de la page I2CStepper.
Étalonnage de la pompe
Vous pouvez étalonner pendant une vraie conduite de distillation, mais avant la commande « Démarrer le soutirage » («Начать отбор») du programme.
Après le message « Stabilisation terminée, la colonne fonctionne de manière stable. » («Стабилизация завершена, колонна работает стабильно.»), attendez environ 30-40 minutes, dirigez la sortie de la pompe dans un récipient gradué et appuyez sur le bouton « Étalonnage de la pompe » («Калибровка насоса»).

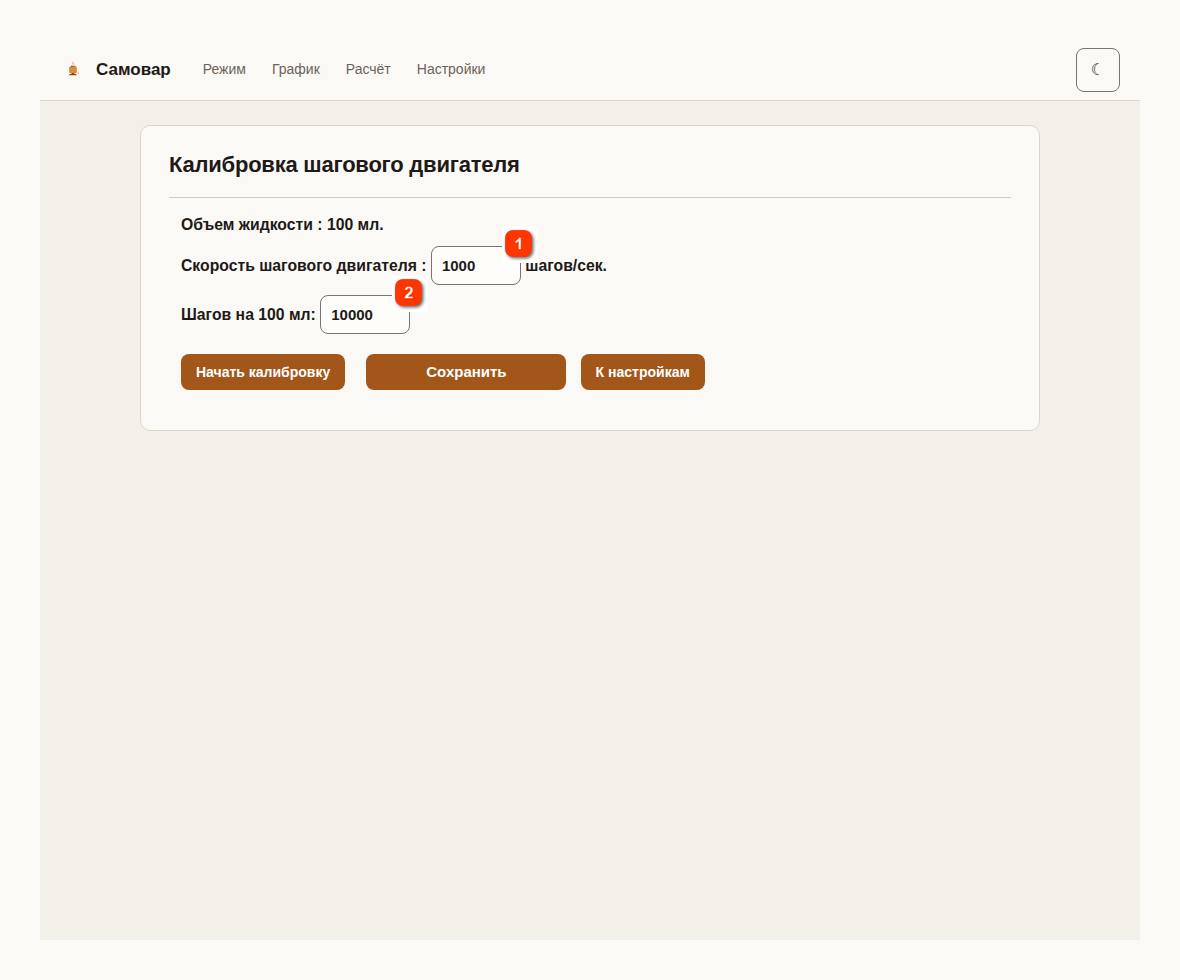

La fenêtre suivante s'ouvre : « Étalonnage du moteur pas à pas » («Калибровка шагового двигателя»)
Étalonnage du moteur pas à pas («Калибровка шагового двигателя»)
Vitesse du moteurVitesse optimale du moteur NEMA17, en pas par seconde (de 1 à 8000).
|
Pas pour 100 ml.Le nombre de pas nécessaires pour soutirer 100 ml, obtenu après l'étalonnage. Vous pouvez corriger la valeur manuellement et appuyer sur « Enregistrer » («Сохранить») (le nombre doit être un multiple de 100). Le bouton « Vers les paramètres » («К настройкам») ramène à la page des paramètres.
|
Appuyez sur « Démarrer l'étalonnage » («Начать калибровку»). La pompe démarre. Le libellé du bouton devient « Valider 100 ml » («Зафиксировать 100 мл»). Lorsque 100 ml ont été soutirés, appuyez sur le bouton « Valider 100 ml ». Samovar calcule et mémorise le nombre de pas nécessaires pour soutirer 1 ml. Le résultat est immédiatement enregistré dans les paramètres, et la valeur obtenue apparaît dans le champ « Pas pour 100 ml » («Шагов на 100 мл»).
Pendant l'étalonnage, la ligne d'état de la page principale affiche « Étalonnage » («Калибровка»). À la fin de l'étalonnage, Samovar revient à l'état « Fonctionnement à reflux total » («Работа на себя»).
Vous pouvez ensuite lancer votre programme de soutirage avec la commande « Démarrer le soutirage » et poursuivre la distillation de la manière habituelle.
Avertissement.
L'étalonnage est impossible pendant l'exécution du programme de soutirage.
Ou étalonnez sans conduite de distillation.
Organisez une alimentation de l'entrée de la pompe en liquide, d'un volume supérieur à 100 ml. Il est recommandé d'utiliser de l'alcool, des flegmes ou des têtes de conduites précédentes.
Avertissement.
Le nombre de pas nécessaires pour soutirer 1 ml est écrit dans le fichier samovarbackup.txt lorsque vous enregistrez les paramètres, mais il n'est pas chargé lors de la restauration des paramètres. Il n'est pas écrasé non plus. C'est voulu.
Si vous devez restaurer manuellement l'ancienne valeur, trouvez le paramètre « StepperStepMl » dans le fichier samovarbackup.txt ; après les deux-points, entre guillemets, figure le nombre de pas. Saisissez-le dans le champ « Nombre de pas du moteur pas à pas : _____ /ml. » («Количество шагов шагового двигателя: _____ /мл.») de l'onglet Réglages («Настройки») -> Pompe («Насос») (la première capture d'écran).
Conseil.
Si vous avez installé un encodeur, vous pouvez régler la vitesse du moteur pas à pas avec l'encodeur pendant l'étalonnage ; lorsque 100 ml sont atteints, un appui sur l'encodeur termine l'étalonnage.
Important.
Il est vivement conseillé de lubrifier de temps en temps le tube et les galets de la pompe avec une graisse silicone neutre. La graisse influe non seulement sur la durée de vie des pièces de la pompe, mais aussi sur la précision du soutirage.
