Écran LCD et bouton universel

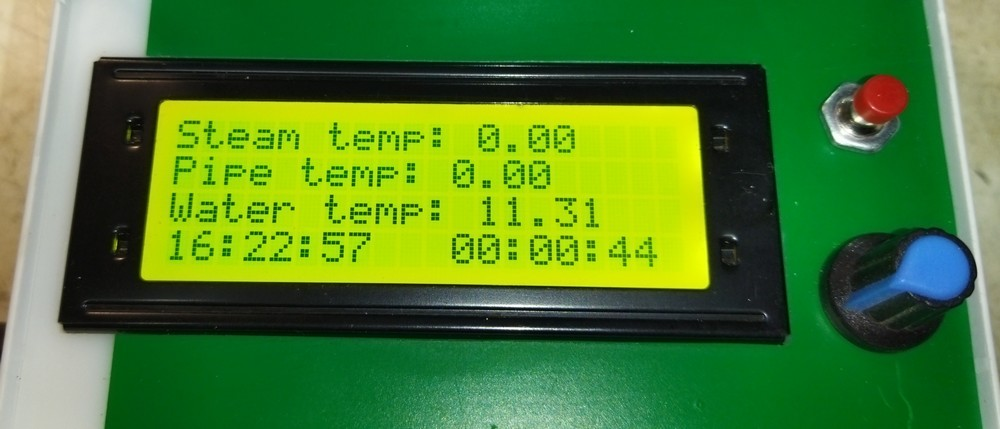

Configuration recommandée : un écran de quatre lignes, un encodeur avec bouton et un bouton séparé à contacts normalement ouverts. Le raccordement est décrit dans le guide d'assemblage. Samovar fonctionne aussi sans écran, encodeur ni bouton - toutes les commandes sont disponibles dans l'interface web.






L'effet d'un appui sur le bouton dépend du mode de fonctionnement de Samovar. On distingue un appui bref et un maintien d'environ deux secondes.


- Si le chauffage est éteint - un appui sur le bouton allume le chauffage ; tant que la température de vapeur est inférieure à la valeur définie, l'étape de montée en température (Boost) s'exécute

- Si le chauffage est allumé - le premier appui équivaut à la commande « Démarrer le soutirage » («Начать отбор»)

- Une fois le soutirage commencé, un appui sur le bouton met en pause puis relance la pompe de soutirage. Si une ligne « Pause » du programme est en cours, l'appui passe à la ligne suivante.

- Maintenir le bouton pendant l'exécution d'un programme - passage à la ligne suivante du programme, comme le bouton « Suivant » («Далее») de l'interface web.

- Pendant l'étalonnage de la pompe de soutirage, un appui bref termine l'étalonnage.

















À la mise sous tension, l'écran affiche la progression de la connexion au WiFi et au serveur samovar-tool.ru. Ensuite, chauffage éteint, l'écran présente trois écrans qui se succèdent. On passe d'un écran à l'autre en tournant l'encodeur.

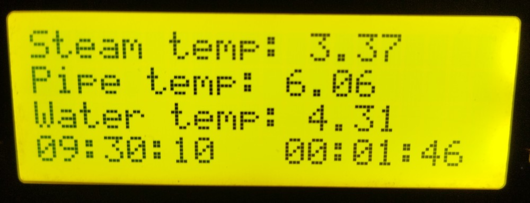

Le premier affiche :



Steam T - température de vapeur

Pipe T - température de colonne

Water T - température de l'eau

L'heure actuelle et la durée de fonctionnement de Samovar

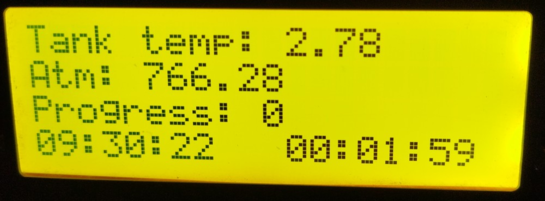

Le deuxième



Tank T - température du bouilleur
Atm - pression atmosphérique
Progress - avancement de la ligne en cours du programme de soutirage, en pourcentage

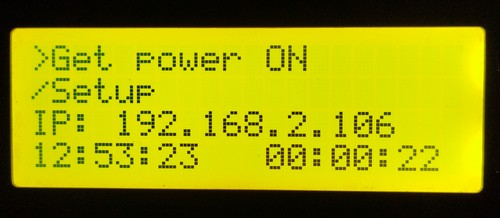

Le troisième



Get power - chauffage (ON - allumer, OFF - éteindre). L'extinction par cet élément arrête le processus en cours.

Setup - paramètres

IP - l'adresse de Samovar dans votre réseau local



Si un symbole (>) précède un paramètre, l'élément exécute une action ou modifie sa valeur quand on tourne l'encodeur

Si un symbole (^) précède un paramètre, il s'agit d'une valeur numérique.

Les éléments /Setup et Prog> ouvrent des sous-menus, <BACK permet de revenir.

Pour modifier un paramètre, appuyez sur l'encodeur ; une flèche (<) apparaît à droite de l'élément. Chaque appui descend la flèche d'une ligne. Tourner l'encodeur modifie la valeur de l'élément ou ouvre le sous-menu. Tourner en maintenant le bouton de l'encodeur enfoncé modifie la valeur par pas 10 fois plus grands.
Lorsque la flèche est sur la dernière ligne, un appui la fait disparaître et vous pouvez tourner l'encodeur pour passer à l'écran suivant. Si vous appuyez encore une fois - la flèche apparaît sur la première ligne.

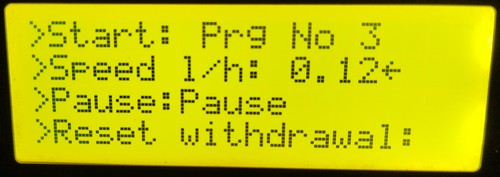

Une fois le chauffage allumé, un quatrième écran s'ajoute - l'état actuel.





Start - numéro du programme en cours -> passage au programme suivant (en mode Rectification)

Speed l/h - débit de soutirage -> augmentation/diminution de 0.01 l/h

Pause - pause/reprise (le libellé devient Continue)

Reset withdrawal - réinitialisation du processus : le programme s'arrête, le chauffage s'éteint.

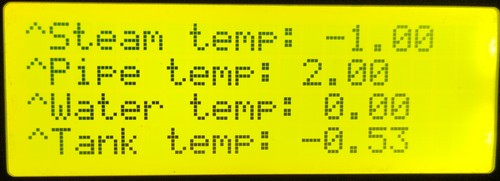

Sous-menu de l'élément Setup, premier écran



Steam T - correction du capteur de température de vapeur

Pipe T - correction du capteur de température de colonne

Water T - correction du capteur de température de l'eau

Tank T - correction du capteur de température du bouilleur



Les valeurs sont modifiables. Appuyez sur l'encodeur, une flèche apparaît. La ligne en face de la flèche peut être modifiée : tourner augmente ou diminue la valeur de 0.01. Les modifications sont enregistrées dans les paramètres lorsque vous quittez le sous-menu par l'élément <BACK, puis apparaissent dans l'interface web de Samovar, dans l'onglet « Température » («Температура»). Si l'enregistrement a échoué, Samovar affiche le message « Paramètres du menu non enregistrés » («Настройки меню не сохранены»).

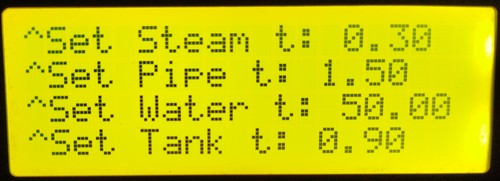

Sous-menu de l'élément Setup, deuxième écran



Set Steam T - consigne du capteur de température de vapeur

Set Pipe T - consigne du capteur de température de colonne

Set Water T - consigne du capteur de température de l'eau

Set Tank T - consigne du capteur de température du bouilleur

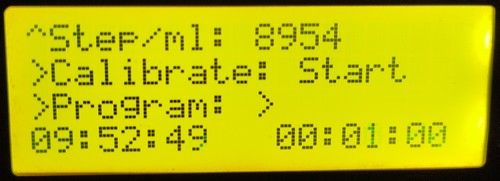

Sous-menu de l'élément Setup, troisième écran



Step/ml - le nombre de pas du moteur pas à pas pour soutirer 1 millilitre

Calibrate - étalonnage de la pompe péristaltique - la pompe démarre, la vitesse du moteur pas à pas se règle avec l'encodeur. Lorsque 100 ml sont atteints, un appui sur l'encodeur termine l'étalonnage, et Samovar calcule et enregistre le nombre de pas pour 1 ml.

Prog - accès au sous-menu du programme de soutirage



Sous-menu de l'élément Setup, quatrième écran



<BACK - retour à l'écran initial, avec enregistrement des paramètres modifiés

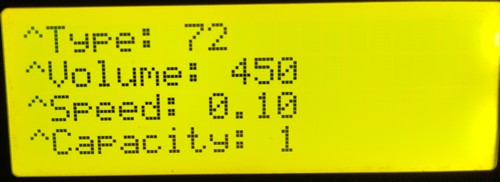

Sous-menu de l'élément Prog



Le premier écran affiche la première ligne du programme de soutirage. La modification n'est pas possible

Type - le type de ligne, affiché sous forme de code de caractère (72 - H, 66 - B, 84 - T)

Volume - volume

Speed - débit de soutirage en litres

Capacity - numéro du récipient.

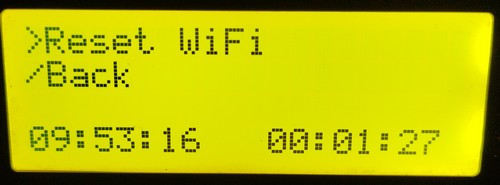

Le deuxième écran



Reset WiFi - réinitialisation des paramètres WiFi, Samovar redémarre

<BACK - retour au sous-menu Setup
