LCD-Display und Universaltaste





Empfohlene Ausstattung: ein vierzeiliges Display, ein Encoder mit Taste und eine separate Taste mit Schließerkontakt. Der Anschluss ist in der Montageanleitung beschrieben. Samovar funktioniert auch ohne Display, Encoder und Taste - die gesamte Steuerung ist über die Weboberfläche verfügbar.






Was ein Tastendruck bewirkt, hängt von der Betriebsart von Samovar ab. Unterschieden werden ein kurzer Druck und ein Halten von etwa zwei Sekunden.


- Wenn die Heizung aus ist - ein Druck auf die Taste schaltet die Heizung ein; solange die Dampftemperatur unter dem eingestellten Wert liegt, läuft die Anheizphase

- Wenn die Heizung an ist - der erste Druck entspricht dem Befehl „Abnahme starten“ («Начать отбор»)

- Nach dem Start der Abnahme hält ein Tastendruck die Abnahmepumpe an und setzt sie wieder fort. Läuft gerade eine Programmzeile „Pause“, wechselt der Druck zur nächsten Zeile.

- Halten der Taste während eines laufenden Programms - Wechsel zur nächsten Programmzeile, wie mit der Schaltfläche „Weiter“ («Далее») in der Weboberfläche.

- Während der Kalibrierung der Abnahmepumpe beendet ein kurzer Druck die Kalibrierung.

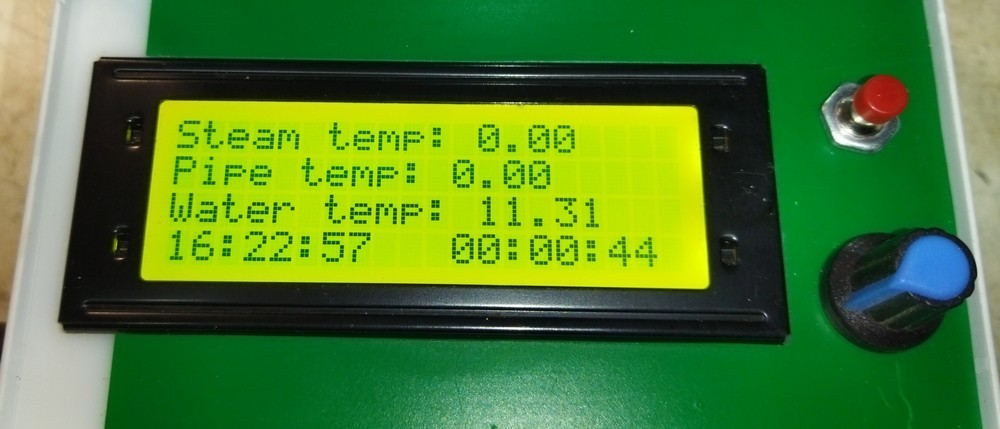

Beim Einschalten der Stromversorgung zeigt das Display den Fortschritt der Verbindung mit dem WiFi und mit dem Server samovar-tool.ru. Danach zeigt das Display bei ausgeschalteter Heizung drei Bildschirme, die einander ablösen. Die Bildschirme werden durch Drehen des Encoders gewechselt.

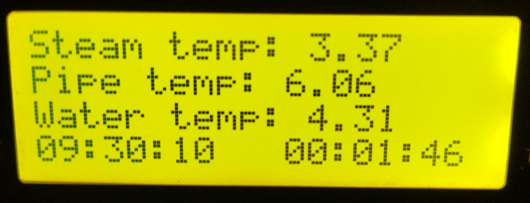

Der erste zeigt:



Steam T - Dampftemperatur

Pipe T - Kolonnentemperatur

Water T - Wassertemperatur

Die aktuelle Uhrzeit und die Laufzeit von Samovar

Der zweite

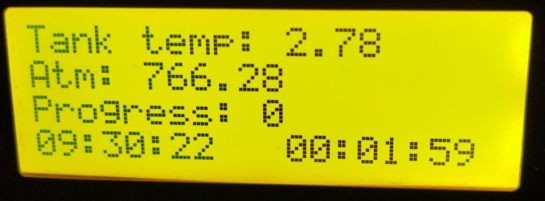

Tank T - Temperatur der Brennblase
Atm - Luftdruck
Progress - Fortschritt der aktuellen Zeile des Abnahmeprogramms in Prozent

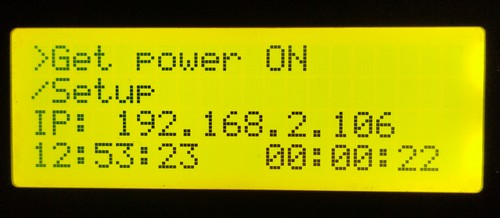

Der dritte



Get power - Heizung (ON - einschalten, OFF - ausschalten). Das Ausschalten über diesen Punkt beendet den laufenden Prozess.

Setup - Einstellungen

IP - die Adresse von Samovar in Ihrem lokalen Netzwerk



Steht vor einem Parameter das Zeichen (>), führt der Punkt beim Drehen des Encoders eine Aktion aus oder ändert seinen Wert

Steht vor einem Parameter das Zeichen (^), handelt es sich um einen Zahlenwert.

Die Punkte /Setup und Prog> öffnen Untermenüs, <BACK führt zurück.

Um einen Parameter zu ändern, drücken Sie den Encoder; rechts neben dem Punkt erscheint ein Pfeil (<). Jeder Druck verschiebt den Pfeil nach unten. Durch Drehen des Encoders ändern Sie den Wert des Punkts oder öffnen das Untermenü. Drehen bei gedrückter Encodertaste ändert den Wert in zehnmal größeren Schritten.
Steht der Pfeil in der letzten Zeile, verschwindet er beim Drücken, und Sie können durch Drehen des Encoders zum nächsten Bildschirm wechseln. Wenn Sie noch einmal drücken - erscheint der Pfeil in der ersten Zeile.





Nach dem Einschalten der Heizung kommt ein vierter Bildschirm hinzu - der aktuelle Zustand.

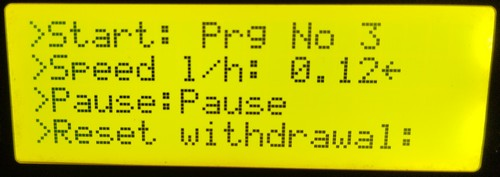

Start - Nummer des laufenden Programms -> Wechsel zum nächsten Programm (im Rektifikationsmodus)

Speed l/h - Abnahmegeschwindigkeit -> erhöhen/verringern um 0.01 l/h

Pause - Pause/Fortsetzen (die Beschriftung wechselt zu Continue)

Reset withdrawal - Prozess zurücksetzen: Das Programm stoppt, die Heizung wird ausgeschaltet.

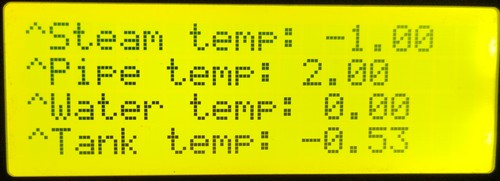

Untermenü des Punkts Setup, erster Bildschirm



Steam T - Korrektur des Dampftemperatursensors

Pipe T - Korrektur des Kolonnentemperatursensors

Water T - Korrektur des Wassertemperatursensors

Tank T - Korrektur des Temperatursensors der Brennblase



Die Werte lassen sich ändern. Drücken Sie den Encoder, es erscheint ein Pfeil. Die Zeile neben dem Pfeil kann geändert werden: Drehen erhöht oder verringert die Werte um 0.01. Die Änderungen werden in den Einstellungen gespeichert, wenn Sie das Untermenü über den Punkt <BACK verlassen, und erscheinen dann in der Weboberfläche von Samovar auf dem Reiter „Temperatur“ («Температура»). Schlägt das Speichern fehl, zeigt Samovar die Meldung „Menüeinstellungen nicht gespeichert“ («Настройки меню не сохранены»).



Untermenü des Punkts Setup, zweiter Bildschirm

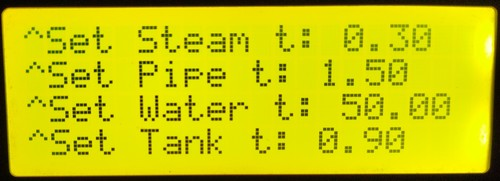

Set Steam T - Sollwert des Dampftemperatursensors

Set Pipe T - Sollwert des Kolonnentemperatursensors

Set Water T - Sollwert des Wassertemperatursensors

Set Tank T - Sollwert des Temperatursensors der Brennblase



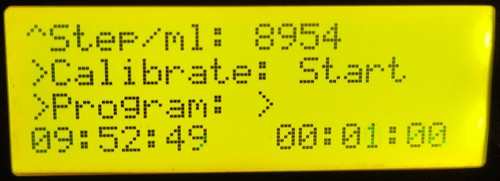

Untermenü des Punkts Setup, dritter Bildschirm



Step/ml - Anzahl der Schritte des Schrittmotors für die Abnahme von 1 Milliliter

Calibrate - Kalibrierung der Schlauchpumpe - die Pumpe startet, die Drehzahl des Schrittmotors wird mit dem Encoder eingestellt. Sobald 100 ml erreicht sind, beendet ein Druck auf den Encoder die Kalibrierung, und Samovar berechnet und speichert die Anzahl der Schritte pro 1 ml.

Prog - Wechsel in das Untermenü des Abnahmeprogramms



Untermenü des Punkts Setup, vierter Bildschirm



<BACK - Rückkehr zum Ausgangsbildschirm, die geänderten Einstellungen werden gespeichert

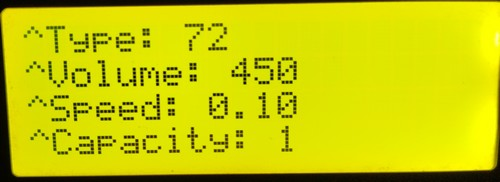

Untermenü des Punkts Prog



Der erste Bildschirm zeigt die erste Zeile des Abnahmeprogramms. Bearbeiten ist nicht möglich

Type - Zeilentyp, angezeigt als Zeichencode (72 - H, 66 - B, 84 - T)

Volume - Volumen

Speed - Abnahmegeschwindigkeit in Litern

Capacity - Nummer des Auffanggefäßes.

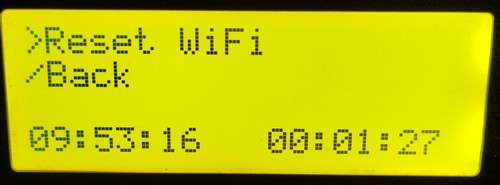

Der zweite Bildschirm



Reset WiFi - WiFi-Einstellungen zurücksetzen, Samovar startet neu

<BACK - Rückkehr in das Untermenü Setup
