Utilisation d'une pompe centrifuge


Il existe de nombreux types de pompes : à membrane, à piston, à engrenages, centrifuges et autres.  Celles qui servent à notre usage se divisent en 2 types : celles que le liquide ne peut en aucun cas traverser à l'arrêt, et celles que le liquide peut traverser par gravité.
Le second type comprend les différentes pompes centrifuges à roue.
Comment les distinguer ? Soufflez dans le tube d'entrée ; si l'air passe librement, c'est ce type.

À propos de l'utilisation de ce type de pompe.
Quels facteurs influencent fortement son fonctionnement.
- Le premier facteur est le débit. Si le fabricant indique que la pompe débite 600 l/h et élève l'eau à 5 mètres, cela ne veut pas dire qu'elle déplacera 600 litres à 5 mètres de hauteur en une heure. C'est soit 600 litres au niveau de la prise d'eau, soit 5 mètres de hauteur et ce qu'elle arrive à refouler (si elle refoule quelque chose).
- Le deuxième facteur est le PWM. Il détermine non seulement le volume déplacé par la pompe, mais aussi la hauteur à laquelle une colonne d'eau peut être élevée.
- Le troisième facteur est parasite. Il s'agit de l'« écoulement par gravité » incontrôlé qui peut se produire dans le circuit.

Voyons comment organiser le refroidissement avec ce type de pompe, à partir d'une installation concrète qu'utilise un collègue et qui fonctionne depuis plus d'un an sous la commande de Samovar.
L'écart de température est de 1-2 degrés pour une température maintenue de 60 °C en sortie.
Un récipient (3-5 litres, du moment que les raccords et la pompe y tiennent) avec un robinet à flotteur et une pompe d'aquarium immergée est placé à la hauteur du déflegmateur.
Il est souhaitable que le niveau d'eau dans le récipient, maintenu par le flotteur, soit au niveau du tube inférieur du déflegmateur. Un écart de 10-15 cm vers le haut ou vers le bas n'est pas critique.

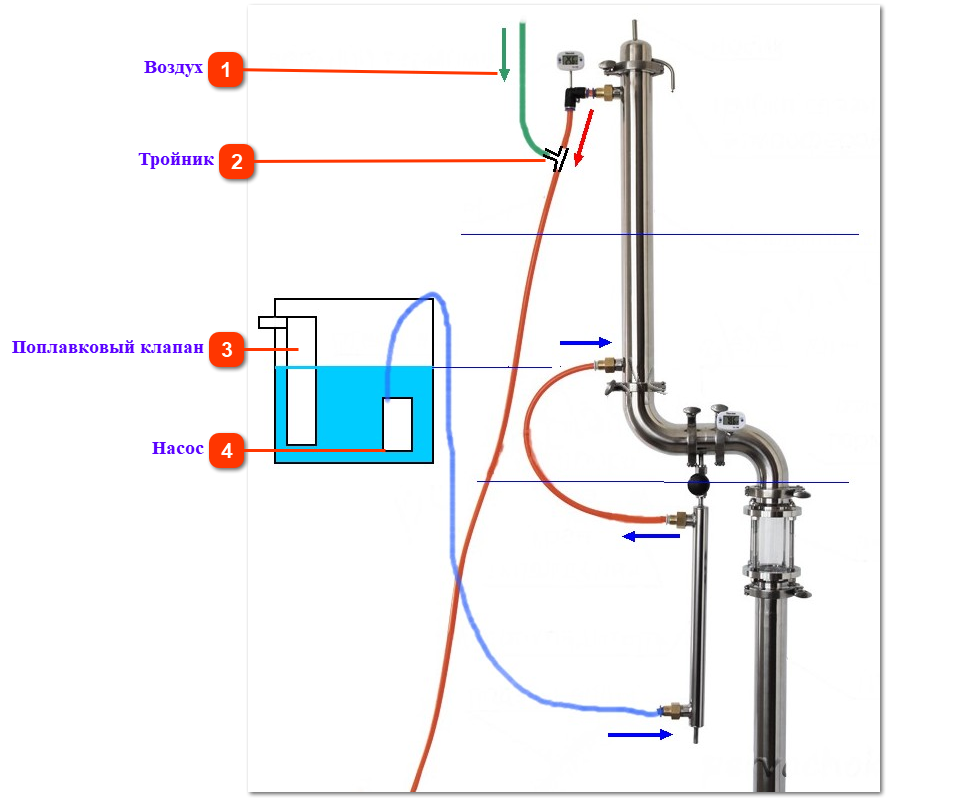

Utilisation d'une pompe centrifuge
1

Air

L'air entre par ce tube pour supprimer l'« écoulement par gravité » incontrôlé. C'est en fait un TCA (tube de mise à l'atmosphère) pour l'eau

2

Té

Assure la « rupture du jet »
3

Robinet à flotteur

Maintient un niveau d'eau constant dans le récipient.
4

Pompe



Avec un déflegmateur à faisceau tubulaire.
La pompe alimente l'entrée inférieure du refroidisseur final, et de la sortie du refroidisseur final l'eau va à l'entrée inférieure du déflegmateur. L'eau chaude sort par la sortie supérieure du déflegmateur.
À la sortie du déflegmateur, installez un capteur de température et réalisez une « rupture du jet ».
Pour cela, montez un té sur le tube d'évacuation et faites partir un tube vers le haut. L'essentiel est que le té soit au-dessus du niveau de liquide du récipient de la pompe.

Ce que permet ce montage.
La pompe n'a pas besoin de « savoir » à quelle hauteur monte l'eau ; elle fournit réellement un débit d'eau, au lieu de brasser l'eau sur place avec sa roue en essayant de créer la pression nécessaire pour la faire monter.
Le PWM règle vraiment le débit d'eau.
La « rupture du jet » supprime complètement l'écoulement par gravité incontrôlé.

Remarque :
La « rupture du jet » est très importante. Lors d'un essai sans rupture du jet et pompe arrêtée (c'est-à-dire avec un refroidissement assuré uniquement par l'écoulement par gravité à travers la pompe), avec 1800 watts de puissance appliquée, la température de l'eau en sortie n'a pas dépassé 40°.

Lorsqu'un réfrigérant de Dimroth sert de déflegmateur.
La pompe alimente l'entrée inférieure du refroidisseur final, et de la sortie du refroidisseur final l'eau va à l'entrée supérieure du déflegmateur. L'eau chaude sort par la sortie inférieure du déflegmateur.
Autrement dit, l'eau circule à contre-courant de la vapeur.
À la sortie inférieure du déflegmateur, installez un capteur de température et, de préférence, faites d'abord monter le tube d'évacuation de l'eau chaude jusqu'à l'entrée supérieure du déflegmateur, puis redescendre vers l'évacuation. Après la descente du tube d'évacuation, réalisez aussi une « rupture du jet ». Pour cela, montez un té sur le tube d'évacuation et faites partir verticalement vers le haut le tube « TCA pour l'eau ». Veillez à ce que le té ne soit pas sous le niveau de liquide du récipient de la pompe.

Les problèmes rencontrés avec les pompes centrifuges ne concernent guère les possesseurs de pompes à membrane.
Le seul problème rencontré était une eau très froide et un moteur capricieux. À une puissance réglée de 15 %, la pompe s'arrêtait, et à 20 %, la température de sortie était trop basse.
Cela peut d'ailleurs arriver si vous utilisez une pompe prévue pour un débit plus élevé.
La solution consiste à créer un retour directement à la sortie de la pompe. Un té est monté sur le tube de sortie de la pompe, et un retour fixe à travers un gicleur (un orifice calibré) est dirigé dans le même récipient. On peut ainsi augmenter la valeur minimale de puissance, alors qu'en réalité moins de liquide de refroidissement part au refroidissement.
Le principe du retour contrôlé peut s'appliquer à toutes les pompes.
